PROFIBUS
Żeński proste
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

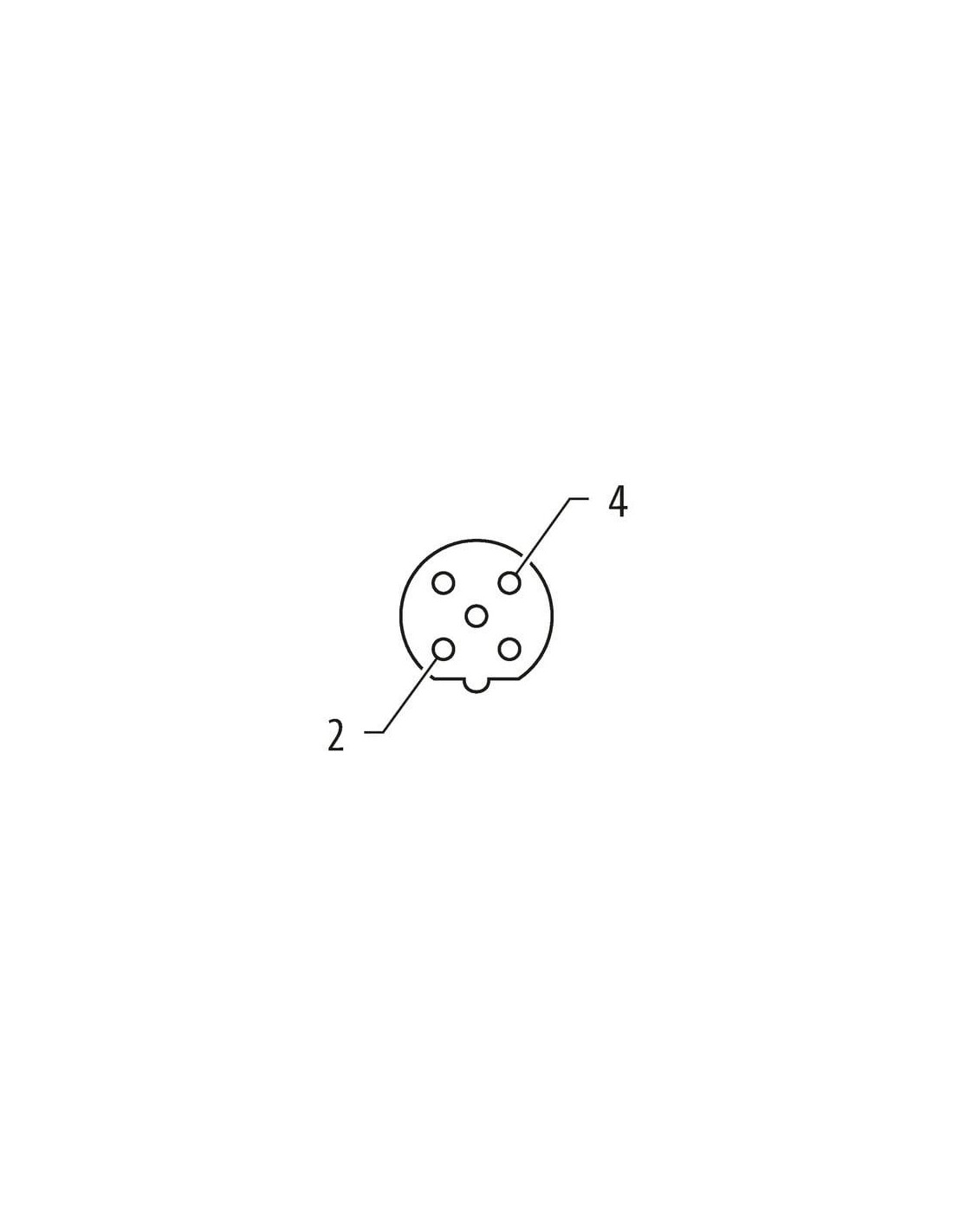

| Liczba biegunów | 2 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

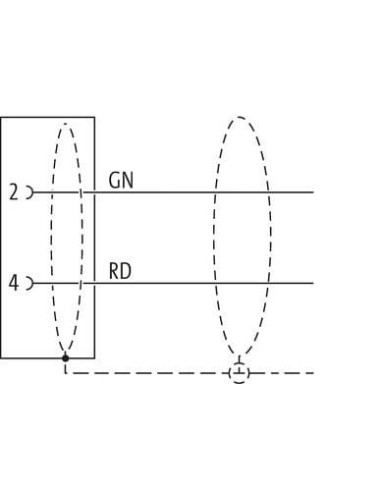

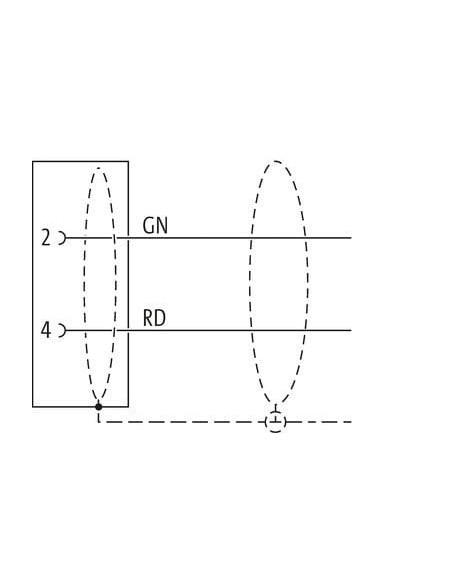

| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

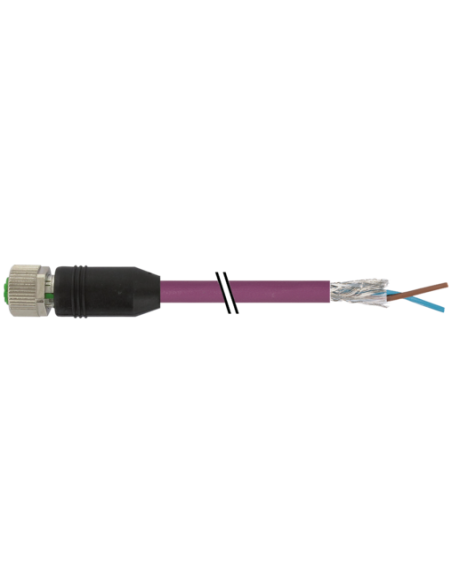

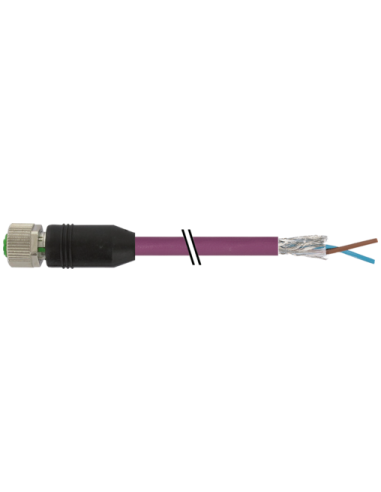

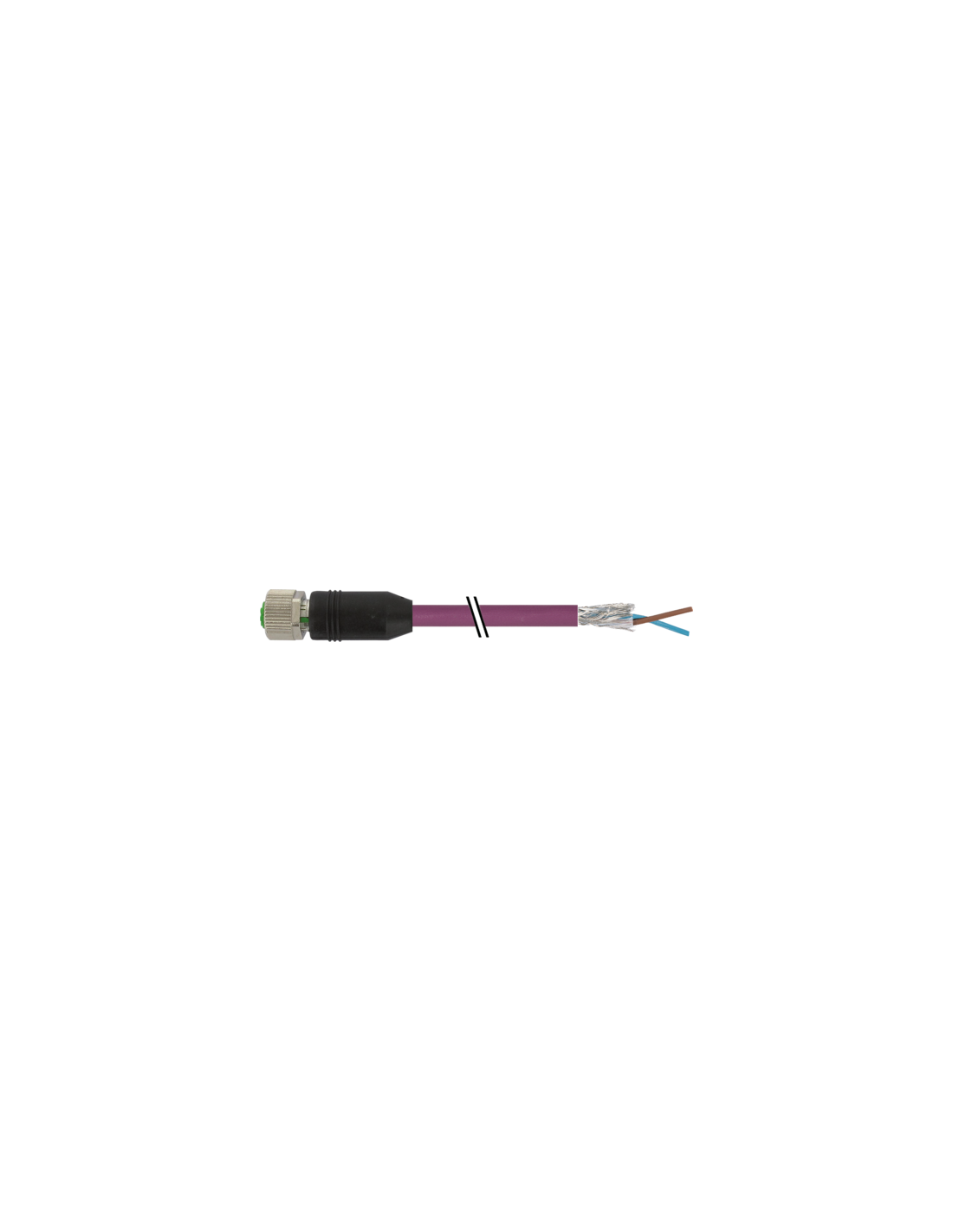

Konektor M12 żeński prosty z wolnym końcem kabla – PROFIBUS 2-pin, 2m, ekranowany | Kod: 7000-14061-8400200
Konektor M12 żeński prosty z wolnym kablem to solidne i niezawodne rozwiązanie przeznaczone do przemysłowych systemów automatyki, dedykowane m.in. do magistrali PROFIBUS. Produkt zapewnia szybkie i bezpieczne połączenie w środowiskach przemysłowych, gdzie kluczowe są niezawodność oraz wysoka jakość sygnału.
Zastosowanie i zalety konektora M12 żeńskiego do PROFIBUS
Ten wariant z prostym wyjściem kabla oraz ekranowaniem doskonale sprawdza się w instalacjach wymagających odporności na zakłócenia elektromagnetyczne oraz stabilnej transmisji sygnału. Konektor M12 o standardzie B-kodowania jest najczęściej wykorzystywany w:
- systemach komunikacyjnych PROFIBUS stosowanych w automatyce przemysłowej, robotyce, produkcji spożywczej oraz przemyśle motoryzacyjnym,
- zastosowaniach wymagających szybkiego, pewnego oraz łatwego montażu lub wymiany połączeń sygnałowych,
- aplikacjach z wysoką emisją zakłóceń – dzięki ekranowaniu chroni przed interferencjami elektromagnetycznymi,
- połączeniach, gdzie wymagana jest wysoka odporność mechaniczna i chemiczna oraz szczelność klasy IP65/IP66K/IP67.
Najważniejsze cechy i korzyści konektora M12 z przewodem PUR
- Solidna, ekranowana konstrukcja – zapewnia ochronę sygnału nawet w trudnych warunkach zakłóceniowych.
- Obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje – przystosowana do pracy w środowiskach przemysłowych.
- Stopień ochrony IP65/IP66K/IP67 – gwarantuje szczelność i bezpieczeństwo pracy nawet w zapylonych i wilgotnych warunkach.
- Styk pozłacany – zapewnia niską rezystancję połączenia oraz wysoką niezawodność kontaktu przez długi czas użytkowania.
- Kabel PUR (2 m) – elastyczny, wysoce odporny na ścieranie i uszkodzenia mechaniczne, przeznaczony do pracy w ruchu oraz w instalacjach stałych.
- Bezhalogenowy, bezołowiowy i wolny od szkodliwych substancji – spełnia wymagania dotyczące środowisk pracy o podwyższonych standardach bezpieczeństwa.
- Szybki i prosty montaż typu: włożenie, przykręcenie – ułatwia instalację i wymianę w aplikacjach serwisowych.
- Obniżone ryzyko uszkodzeń mechanicznych – zgodność z wytycznymi dotyczącymi promienia gięcia i ochrony przed przeciążeniami mechanicznymi.
Typowe zastosowania konektora M12 żeńskiego PROFIBUS
- Instalacje automatyki przemysłowej bazujące na komunikacji PROFIBUS
- Przemysł spożywczy i chemiczny – miejsca wymagające odporności na detergenty, oleje i agresywne środki czyszczące
- Robotyka i linie montażowe
- Połączenia w szafach sterowniczych i urządzeniach peryferyjnych
- Aplikacje wymagające niezawodnego ekranowania i wysokiego stopnia ochrony IP
Konektor M12 żeński z prostym odejściem kabla to doskonały wybór do realizacji niezawodnych połączeń sygnałowych w środowiskach przemysłowych, gdzie kluczowe są trwałość, odporność oraz łatwość montażu. Produkt spełnia międzynarodowe normy i standardy, co umożliwia jego zastosowanie zarówno w nowych instalacjach, jak i modernizowanych rozdzielniach oraz liniach produkcyjnych.
