PROFIBUS
Męski prosty
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 841 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 70,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 72,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 29000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

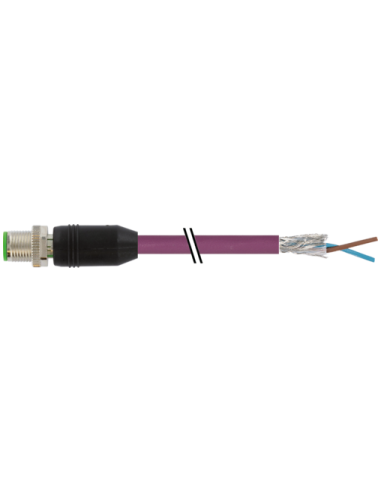

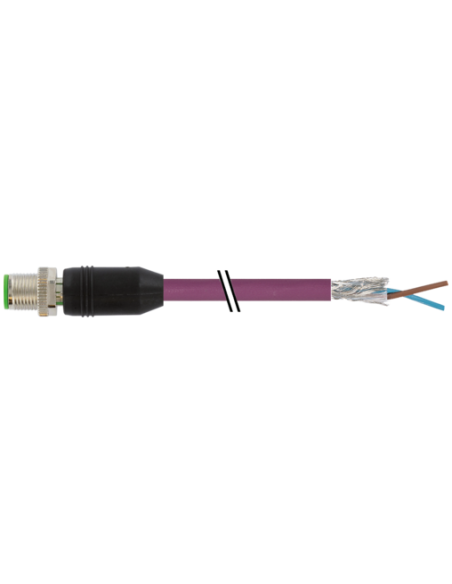

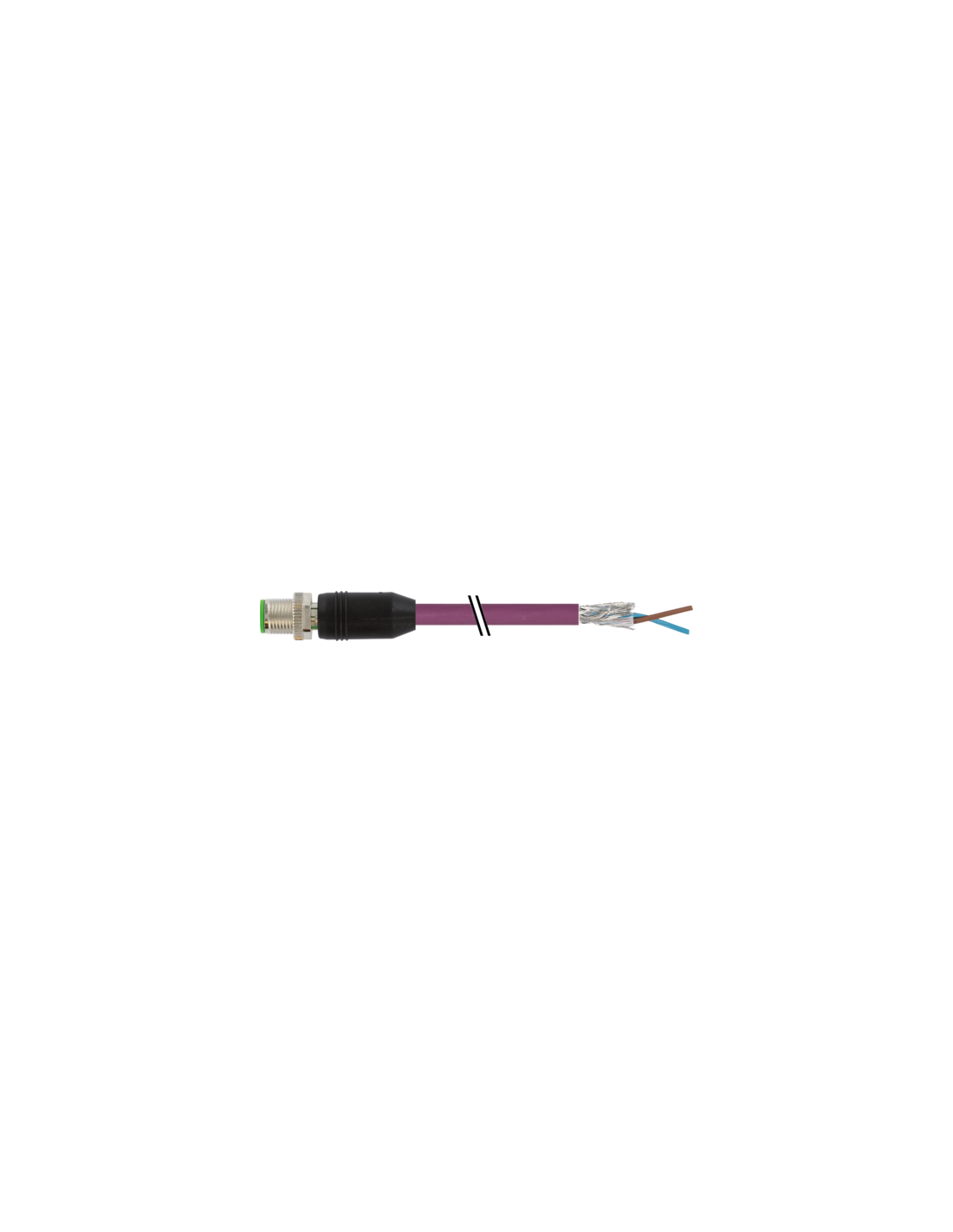

Konektor M12 męski prosty z wolnym końcem kabla Profibus – 7000-14051-8410500
Konektor M12 męski prosty z wolnym końcem kabla o długości 5 metrów to zaawansowany element dedykowany do szybkiej i niezawodnej transmisji danych w standardzie PROFIBUS, powszechnie stosowany w automatyce przemysłowej, robotyce, maszynach produkcyjnych oraz systemach sterowania. Kod produktu: 7000-14051-8410500.
Profesjonalne rozwiązanie do sieci PROFIBUS
Złącze M12 z kodowaniem B gwarantuje pewne podłączenie w środowiskach przemysłowych. Produkt sprawdzi się wszędzie tam, gdzie kluczowe są odporność na zakłócenia, trwałość i niezawodność komunikacji cyfrowej w trudnych warunkach pracy. Zastosowanie nowoczesnych materiałów zapewnia wysoką ochronę przed czynnikami chemicznymi i olejami.
Wytrzymałość i bezpieczeństwo – stopień ochrony IP65, IP66K, IP67
Przemysłowy stopień ochrony IP65, IP66K, IP67 gwarantuje, że konektor jest pyłoszczelny oraz odporny na zachlapania i chwilowe zanurzenie. Sprawdzi się w zakładach produkcyjnych, serwerowniach, instalacjach zewnętrznych i innych wymagających miejscach, gdzie konieczne jest zapewnienie ciągłości i bezpieczeństwa transmisji danych.
Możliwości zastosowań konektora M12 Profibus
- Automatyka przemysłowa – integracja maszyn, robotów, czujników oraz sterowników PLC.
- Inżynieria procesowa – transmisja sygnałów w instalacjach pomiarowych i kontrolno-pomiarowych.
- Systemy transportowe – łączenie urządzeń na liniach produkcyjnych oraz taśmociągach.
- Ekstremalne środowiska pracy – odporność materiałów pozwala na stosowanie w kontakcie z chemikaliami i olejami.
Najważniejsze zalety konektora M12 Profibus
- Trwałe i bezpieczne połączenie za pomocą gwintu M12 x 1 z ochroną przed rozluźnieniem oraz drganiami.
- Elastyczny przewód PUR o długości 5 m zapewniający łatwość w prowadzeniu instalacji i odporność na uszkodzenia mechaniczne.
- Oplot miedziany, ocynowany o wysokim współczynniku ekranowania (85%) chroni przed zakłóceniami elektromagnetycznymi.
- Pozłacane styki gwarantują doskonałą przewodność i niską rezystancję połączenia przez długi czas użytkowania.
- Prosta instalacja: końcówka kabla z wolnymi przewodami umożliwia indywidualny montaż według potrzeb użytkownika.
Budowa, kodowanie i standardy przemysłowe
Obudowa z tworzywa PUR charakteryzuje się odpornością na ścieranie, czynniki chemiczne oraz promieniowanie UV. Kodowanie B zapewnia kompatybilność z systemami PROFIBUS. Złącze spełnia normę DIN EN 61076-2-101 (M12), co jest gwarancją zgodności z wymaganiami przemysłowymi oraz szerokiej kompatybilności.
Przewód PUR – wytrzymałość i odporność na trudne warunki
- Izolacja przewodu: kolor fioletowy, rozpoznawalny dla sieci PROFIBUS.
- Przewody sygnałowe: czerwony i zielony (zgodnie z kodowaniem profibusowym).
- Zakres temperatur pracy: od -40°C do +80°C dla instalacji stałej.
- Promień gięcia: przystosowany do instalacji w ruchu i na prowadnicach kablowych C-track.
- Bezpieczeństwo: przewód bezhalogenowy, bezsilikonowy, wolny od kadmu i ołowiu.
Typowa konstrukcja i montaż
Konektor M12 męski, prosty umożliwia szybkie podłączenie do urządzeń automatyki oraz łatwe prowadzenie przewodów w rozbudowanych instalacjach przemysłowych. Dzięki standardowym wymiarom (średnica 15,5 mm, długość 47,5 mm) możliwy jest bezproblemowy montaż w typowych otworach panelowych czy rozdzielnicach.
Informacje techniczne i schematy połączeń

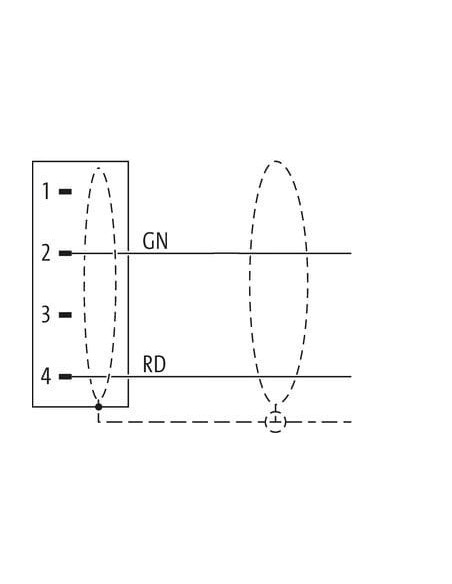

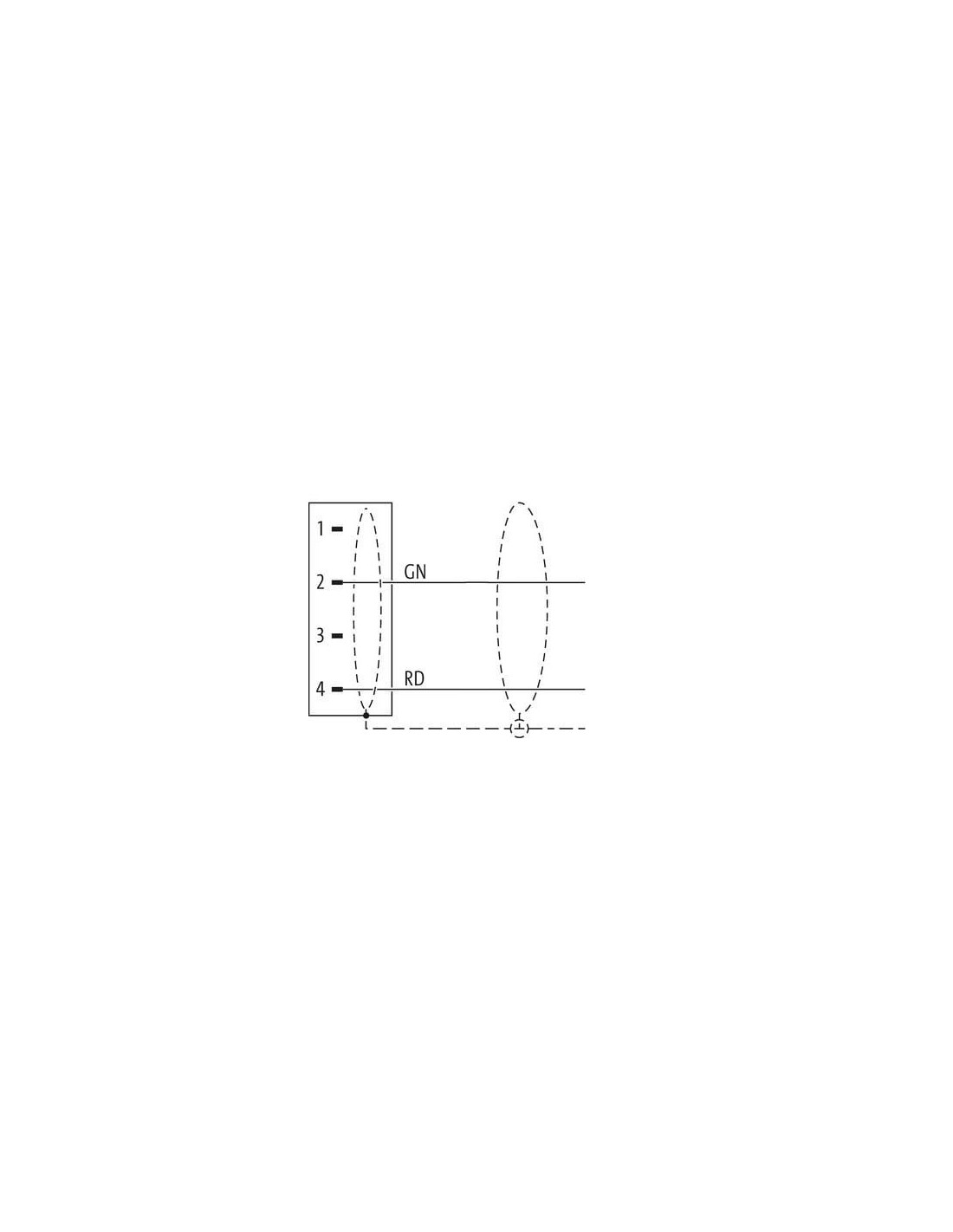

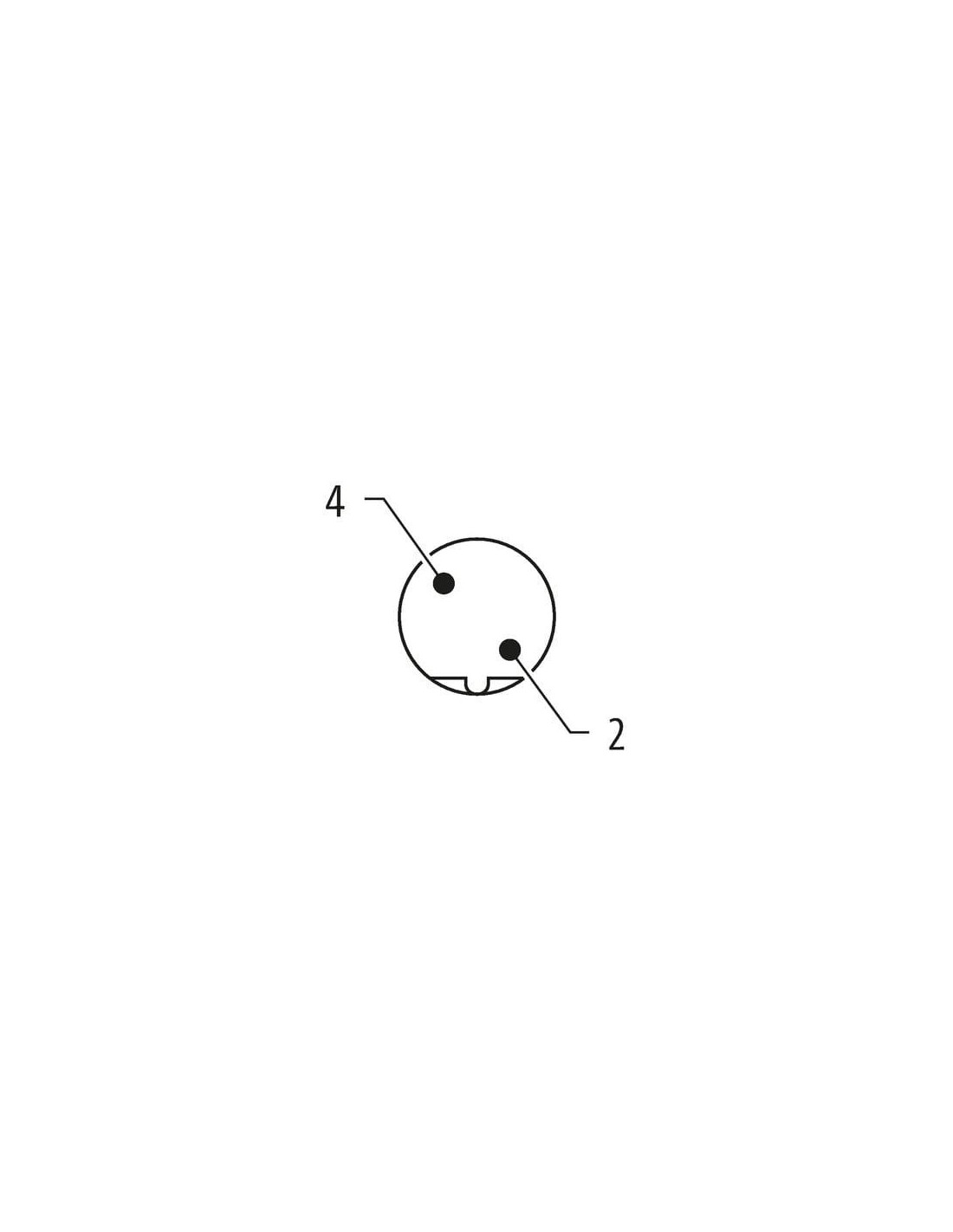

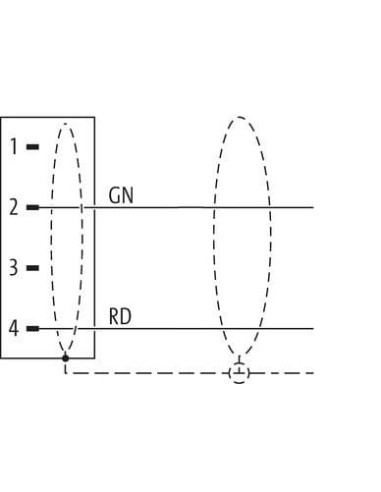

- Kodowanie pinów: GN (zielony) na pinie 2, RD (czerwony) na pinie 4 – zgodnie z normą PROFIBUS.
- Przekrój przewodów: 24 AWG, skrętka miedziana.
- Dodatkowa ochrona przewodu: ekranowanie zapobiegające zakłóceniom.
Wytrzymały, ekranowany konektor M12 B-kodowanie do wolnego końca kabla to efektywne połączenie trwałości, kompatybilności i bezpieczeństwa, gwarantujące niezawodność przesyłu danych PROFIBUS w najbardziej wymagających aplikacjach przemysłowych.
