PROFIBUS
Męski 90°
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |

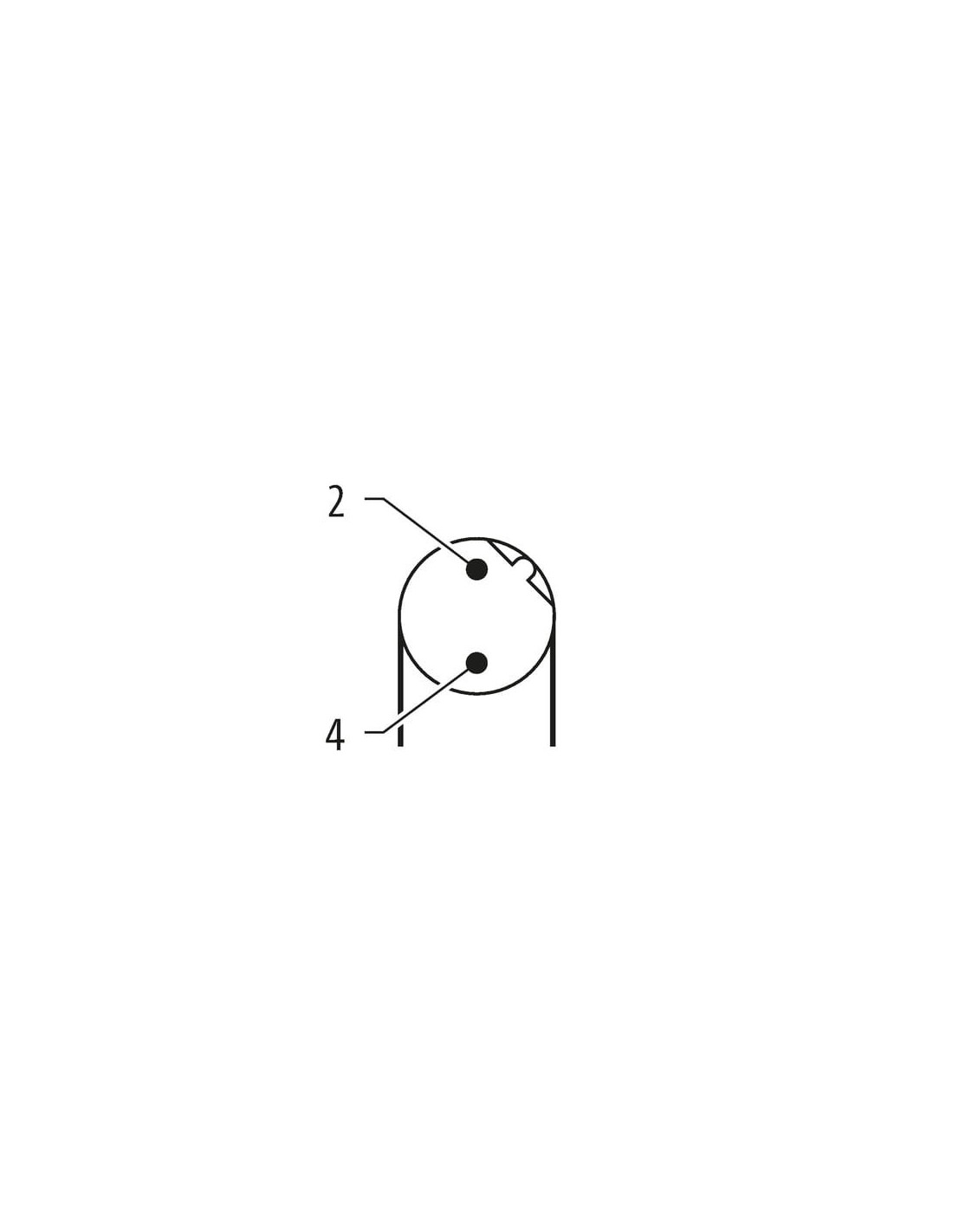

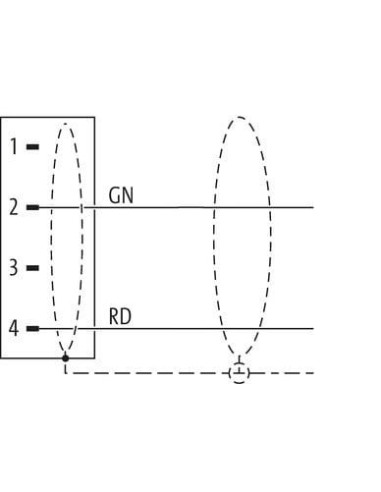

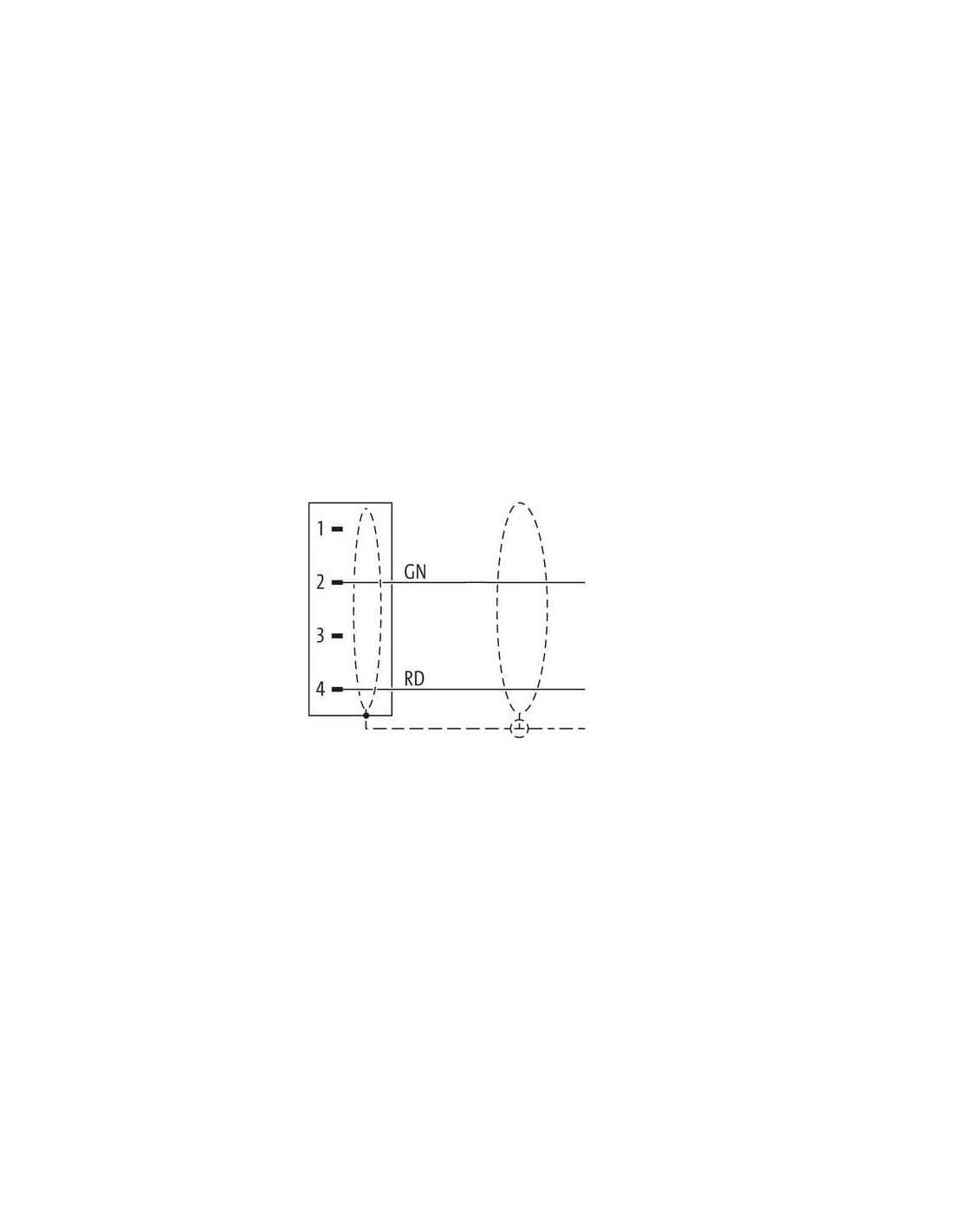

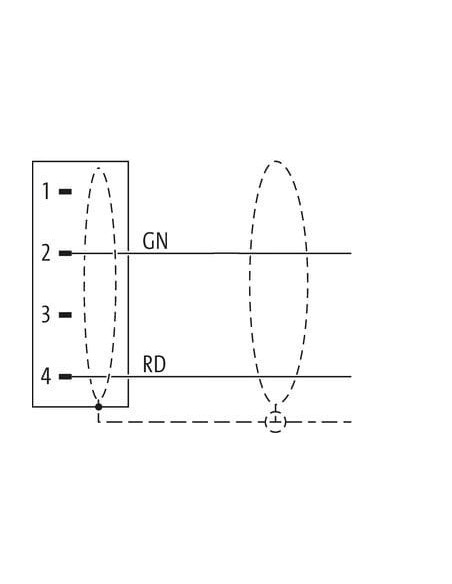

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor M12 męski kątowy PROFIBUS – rozwiązanie do wymagających aplikacji przemysłowych

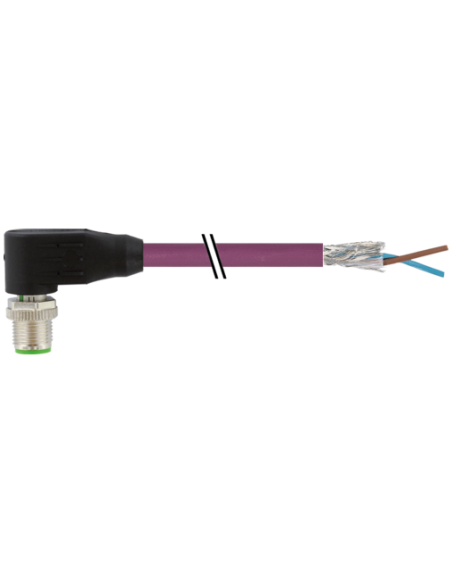

Konektor M12 męski, kątowy, b-cod. 7000-14081-8400600 to profesjonalny element przeznaczony do zastosowań przemysłowych, szczególnie w środowiskach wymagających wysokiej niezawodności połączeń, odporności mechanicznej oraz efektywnej transmisji sygnałów w systemach PROFIBUS. Złącze zostało zaprojektowane z myślą o ergonomii instalacji, zapewniając szybki i bezproblemowy montaż również w miejscach o ograniczonej przestrzeni.
Zastosowanie konektora M12 męskiego kątowego w automatyce
Konektory M12 kątowe PROFIBUS znajdują szerokie zastosowanie w branżach takich jak: automatyka przemysłowa, robotyka, systemy sterowania procesami technologicznymi, a także w urządzeniach wymagających skutecznego ekranowania połączeń sygnałowych oraz odporności na czynniki zewnętrzne. Idealnie sprawdzają się w instalacjach stałych oraz w ruchomych, gdzie wymagana jest odporność na zginanie i działanie mediów chemicznych.
Najważniejsze cechy i zalety konektora M12 b-cod.
- Wysoki stopień ochrony IP65, IP66K, IP67 – zapewnia odporność na kurz, wodę i inne zanieczyszczenia obecne w środowisku przemysłowym.
- Kątowy wylot przewodu – ułatwia montaż w trudno dostępnych miejscach i pozwala na optymalne prowadzenie przewodów.
- Ekranowanie oraz wytrzymały płaszcz PUR/TPE-V – skuteczna ochrona przed zakłóceniami elektromagnetycznymi oraz uszkodzeniami mechanicznymi.
- Standard PROFIBUS i kodowanie B
- Konstrukcja zgodna z normą DIN EN 61076-2-101 (M12)
- Kontakty pozłacane – gwarancja trwałych i niezawodnych połączeń.
- Długość kabla 6 m – optymalna do większości zastosowań przemysłowych, możliwość dostosowania długości na zamówienie.
- Szybki montaż typu włożone, przykręcone
- Wysoka odporność na chemikalia, oleje oraz płomienie
- Bardzo dobre parametry elektryczne i mechaniczne przewodu – przewodność, odporność na zginanie (do 5 milionów cykli) oraz duża wytrzymałość mechaniczna.
Budowa konektora M12 – detale techniczne
Wtyk M12 został wyposażony w 4 piny oraz zakodowanie typu B (B-coded), co pozwala na prostą integrację z urządzeniami automatyki współpracującymi z magistralą PROFIBUS. Montaż kątowy (90°) znacznie ułatwia prowadzenie przewodów w szafach sterowniczych i ogranicza ryzyko nadmiernego zginania kabla.
Obudowa z tworzywa sztucznego odpornego na chemikalia i oleje oraz metalowe elementy ze stopu cynku, niklowane, gwarantują trwałość i odporność na uszkodzenia mechaniczne. Przewód jest ekranowany oplotem miedzianym, co zapewnia maksymalną ochronę transmisji danych.
Typowe zastosowania złącza M12 męskiego kątowego PROFIBUS
- Podłączenia urządzeń peryferyjnych do sterowników PLC
- Instalacje w zautomatyzowanych liniach produkcyjnych
- Systemy monitoringu, czujniki i siłowniki
- Zastosowania w transporcie wewnętrznym i systemach logistycznych
- Integracje z przemysłowymi sieciami komunikacyjnymi o wysokich wymaganiach dotyczących EMC oraz wytrzymałości mechanicznej
Podsumowanie – konektor M12 b-cod. z kablem 6 m
Konektor M12 męski kątowy b-cod. (7000-14081-8400600) to doskonały wybór do profesjonalnych urządzeń i instalacji przemysłowych — zapewnia niezawodność, bezpieczeństwo oraz odporność na wiele czynników zewnętrznych. Dzięki solidnej konstrukcji, wydajnemu ekranowaniu i wysokiemu stopniowi ochrony, znajduje zastosowanie tam, gdzie kluczowe są niezawodność transmisji i długotrwała eksploatacja w trudnych warunkach.
Polecamy także inne produkty z kategorii: Transmisja danych »
