Dostępny
Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty

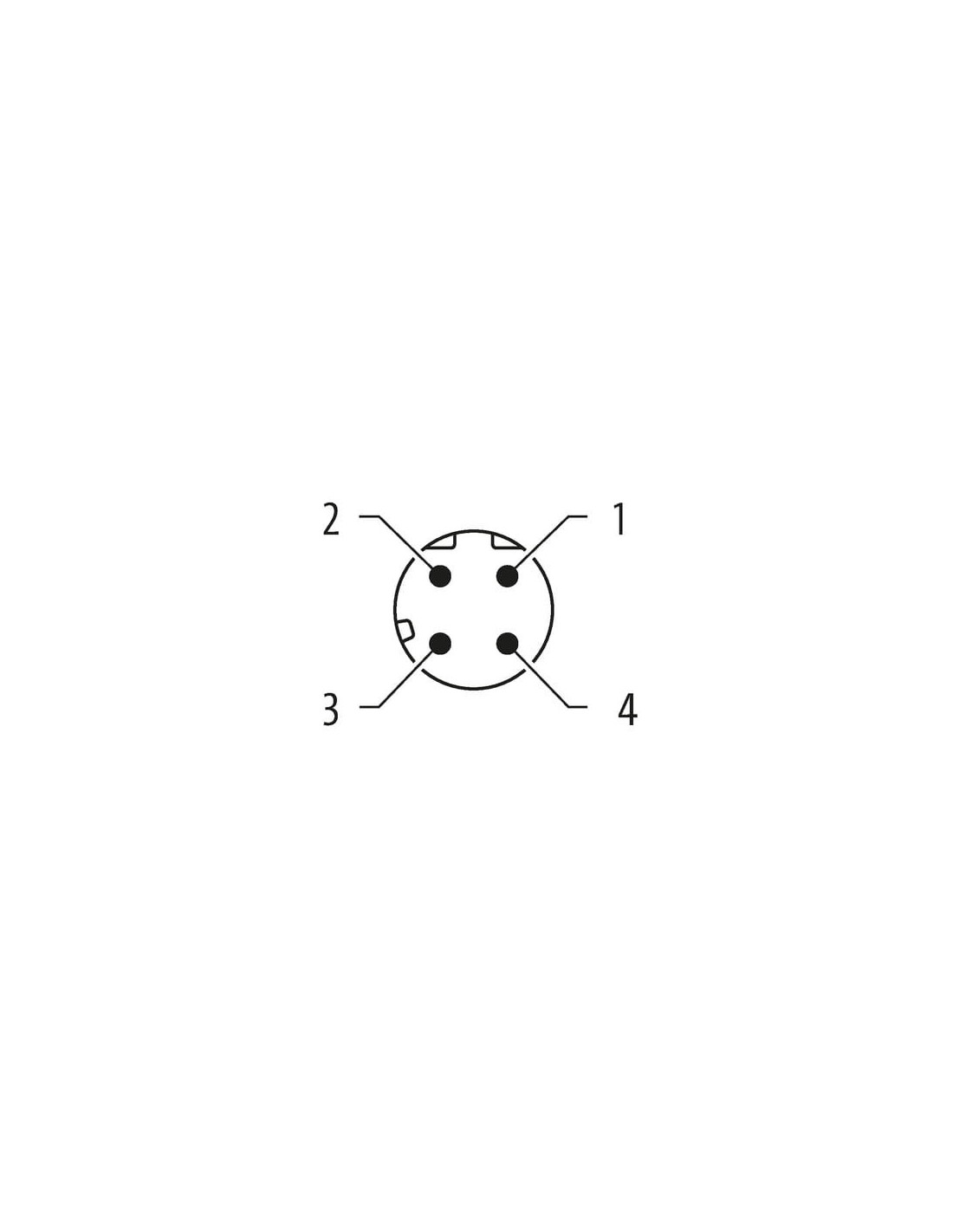

M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
Konektor M12 męski prosty D-codowany z przewodem 15 m – 7000-14541-7961500
Konektor M12 męski prosty D-codowany to niezawodne rozwiązanie przeznaczone do zastosowań przemysłowych, zwłaszcza w wymagających środowiskach automatyki, maszyn, robotyki i infrastruktury Ethernet. Złącze zapewnia szybkie i bezpieczne połączenie sygnałowe w standardzie Ethernet CAT5, charakteryzujące się wysoką odpornością na zakłócenia oraz trudne warunki otoczenia.
Profesjonalne złącze do sieci przemysłowej Ethernet – przeznaczenie i zalety
Złącze M12 D-codowane, dostępne w wersji męskiej z prostym odejściem kablowym oraz przewodem o długości 15 metrów, gwarantuje pewną transmisję danych na dystansie do 100 m, umożliwiając budowę elastycznych i skalowalnych sieci przemysłowych. Sprawdza się w rozbudowanych liniach produkcyjnych, systemach transportowych, aplikacjach mobilnych oraz automatyce budynkowej.
- Wysoka trwałość – obudowa wykonana z tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje
- Odporność na warunki środowiskowe – klasa szczelności IP65, IP66K, IP67
- Bezpieczeństwo połączenia – ekranowane przewody oraz pozłacane styki minimalizujące straty sygnału
- Zgodność z rygorystycznymi normami – spełnia wymagania UN/ECE R118 oraz normę DIN EN 61076-2-101 (M12)
- Szybkość transmisji do 100 Mbit/s oraz obsługa Full duplex
- Wytrzymały kabel PUR o grubości 6,7 mm i zwiększonej odporności mechanicznej oraz giętkości
Aplikacje i możliwości wykorzystania złącza M12 D-codowanego
Konektor przeznaczony jest przede wszystkim do przesyłu danych Ethernet w sieciach przemysłowych, połączenia maszyn, urządzeń czy czujników z nadrzędnymi systemami sterowania. Może być stosowany w środowiskach, w których występują wibracje, wilgoć oraz narażenie na środki chemiczne, m.in.:
- Sieci Ethernet przemysłowy (Ethernet/IP, PROFINET, EtherCAT)
- Systemy automatyki i robotyki
- Transport i logistyka (linie produkcyjne, przenośniki)
- Automatyka budynkowa i infrastruktura IoT
- Maszyny mobilne oraz pojazdy specjalistyczne
Najważniejsze cechy techniczne przewodu M12 Ethernet CAT5
Zastosowany przewód o oznaczeniu 796 posiada powłokę z zielonego PUR, charakteryzuje się wysoką odpornością na ścieranie, oleje i promieniowanie UV. Ekranowanie oplotem miedzianym zapewnia skuteczne zabezpieczenie przed zakłóceniami elektromagnetycznymi. Przewód składa się z czterech żył (biała, żółta, niebieska, pomarańczowa) o przekroju 22 AWG oraz jest zoptymalizowany do pracy w ruchu giętym.
Montaż i bezpieczeństwo użytkowania złącza M12
Montaż konektora odbywa się poprzez włożenie i przykręcenie (gwint M12x1) z zastosowaniem momentu 0,6 Nm. Konstrukcja gwarantuje zabezpieczenie przeciwwstrząsowe, nawet w trudnych warunkach eksploatacyjnych. Brak wskaźników LED oraz kompaktowa budowa pozwalają na łatwą integrację w rozdzielnicach i szafach sterowniczych.
- Dodatkowa ochrona przed uszkodzeniem mechanicznym – zalecane jest stosowanie opasek kablowych
- Obsługa szerokiego zakresu temperatur od -40°C do +85°C
- Zachowanie minimalnych promieni gięcia – kluczowe dla szczelności i trwałości połączeń
Konektor M12 męski D-codowany z 15-metrowym przewodem stanowi integralny element nowoczesnych systemów przemysłowych, zapewniając niezawodność, wytrzymałość i bezpieczeństwo komunikacji Ethernet w wymagających aplikacjach.
