DeviceNet, CANopen
Żeński proste
M12, 5-piny
Kodowanie A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

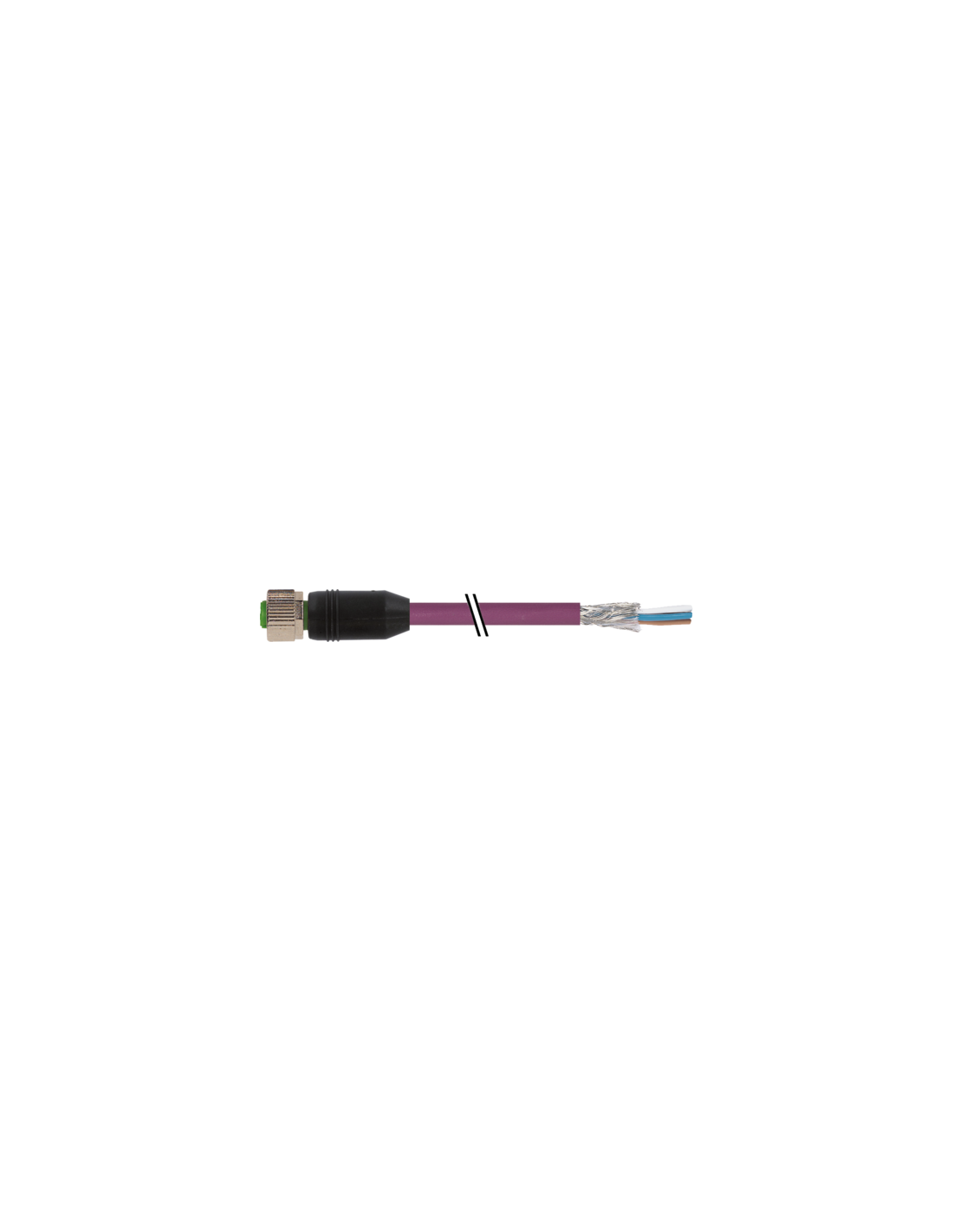

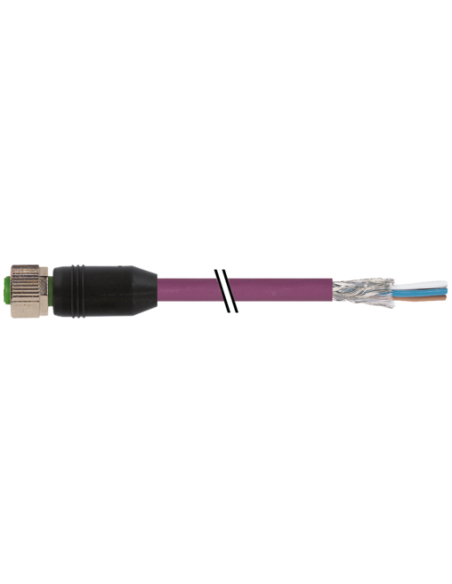

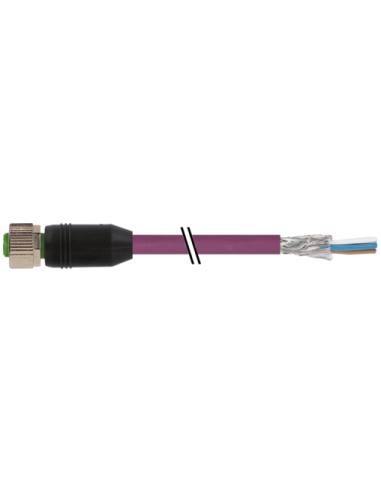

Konektor M12 żeński prosty z wolnym kablem o długości 1 m to wysokiej jakości element przeznaczony do połączeń przemysłowych w systemach DeviceNet i CANopen. Konstrukcja zgodna z normą DIN EN 61076-2-101 gwarantuje kompatybilność z szeroką gamą urządzeń automatyki przemysłowej. Złącze posiada 5 pinów, kodowanie typu A oraz wytrzymałą obudowę wykonaną z tworzywa PUR odpornego na działanie substancji chemicznych i mechanicznych, co doskonale sprawdza się nawet w wymagających warunkach przemysłowych.
Złącze M12 z wolnym końcem kabla doskonale sprawdza się w aplikacjach automatyki przemysłowej, robotyki, maszynach produkcyjnych, instalacjach transportowych oraz systemach komunikacji przemysłowej opartych na protokołach DeviceNet i CANopen. Produkt polecany jest także do rozwiązań wymagających wysokiej odporności na oleje, środki chemiczne oraz ciągłe drgania mechaniczne.
Konektor M12 żeński prosty znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych i systemach automatyzacji. Jest często stosowany w:
Wysoki stopień ochrony IP umożliwia zastosowanie konektora również na zewnątrz oraz w miejscach narażonych na trudne warunki środowiskowe. Wolny koniec kabla pozwala na łatwe i szybkie dopasowanie długości oraz wykonanie połączenia zgodnie z indywidualnymi wymaganiami aplikacji.
Konektor M12 żeński – wersja prosta posiada gwint M12 x 1 i jest przeznaczony do montażu poprzez włożenie i dokręcenie. Długość całego konektora wynosi 44 mm, a średnica zewnętrzna to 15,5 mm, co potwierdzają załączone rysunki techniczne. Obudowa niklowana zapewnia dodatkową ochronę przed korozją oraz zwiększa trwałość.
Schemat poglądowy przewodów wraz z oznaczeniami (biały, niebieski, czarny, czerwony) ułatwia prawidłowe wykonanie połączeń zgodnych z wybranymi standardami przemysłowymi. Przewód może być wykorzystywany jako linia hybrydowa (zasilanie oraz dane) i jest ekranowany, co zapewnia bezpieczną transmisję sygnałów nawet w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Wysoka odporność na temperaturę pracy (od -25°C do +85°C dla złącza, od -40°C do +80°C dla kabla) oraz wytrzymałość na wielokrotne cykle zgięcia to gwarancja stabilnej pracy przez długi czas. Produkt spełnia wymagania międzynarodowych norm bezpieczeństwa oraz odporności na płomień, dzięki czemu może być stosowany również w aplikacjach specjalnych o podwyższonym ryzyku uszkodzeń i obciążeń mechanicznych.
