Ethernet CAT5e
Męski 90°
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | With reference to CAT5, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, pomarańcz, niebieski, żółty |
General data | Cable
| Identyfikacja przewodu | 791 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,04 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,7 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 51000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,7 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,7 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12,5 x Outer diameter |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3 m/s |
Kabel EtherCAT M8 90° 4-pinowy 3 m ekranowany – kod 7000-08821-7910300
Przemysłowy kabel EtherCAT M8 90° o długości 3 metrów to wysokiej jakości przewód przeznaczony do niezawodnych połączeń w sieciach Ethernet przemysłowych, w tym EtherCAT oraz innych systemach automatyki. Dzięki 4-pinowej wtyczce kątowej M8 oraz ekranowaniu przewodu, rozwiązanie to znakomicie sprawdza się w wymagających środowiskach przemysłowych, gdzie odporność na zakłócenia oraz trwałość mają kluczowe znaczenie.
Zastosowanie kabla EtherCAT M8 90° w automatyce
Kabel M8 90° EtherCAT został zaprojektowany do wykorzystania w automatyce przemysłowej, robotyce, systemach transportowych, szafach sterowniczych, maszynach CNC oraz aplikacjach wymagających szybkiej i bezpiecznej transmisji danych do 100 Mbit/s. Dzięki swojej konstrukcji świetnie nadaje się do zastosowań, gdzie przestrzeń montażowa jest ograniczona, a połączenie musi być pewne i odporne na wstrząsy oraz drgania.
- Systemy EtherCAT i Ethernet przemysłowy
- Automatyka zakładów produkcyjnych
- Aplikacje z ruchem przewodów (przewód odporny na gięcia i ruch)
- Systemy pomiarowe i diagnostyczne
- Budowa maszyn i szaf sterowniczych
Najważniejsze zalety kabla EtherCAT M8
M8 90° EtherCAT 4-pin wyróżnia się wieloma cechami, które zwiększają niezawodność instalacji i bezpieczeństwo środowiska przemysłowego:
- Odporność na warunki przemysłowe – wysoki stopień ochrony IP67 przy poprawnym montażu (połączenie włożone i przykręcone)
- Ekranowanie kabla zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co jest istotne w przemyśle
- Wytrzymały płaszcz PUR – doskonała odporność na oleje, chemikalia oraz uszkodzenia mechaniczne
- Kątowa wtyczka M8 – idealna do miejsc o ograniczonej przestrzeni instalacyjnej
- Pozłacane styki – zapewniają niski opór kontaktowy i długą żywotność połączenia
- Standard CAT5e – stabilna i szybka transmisja danych do 100 Mbit/s z pełnym dupleksem
- Kodowanie A – zgodność z normą DIN EN 61076-2-104 (M8)
Konstrukcja i przewaga technologiczna kabla EtherCAT M8
Kabel EtherCAT M8 wykonany jest z wysokiej jakości skrętki miedzianej, ocynowanej, co zapewnia doskonałą przewodność oraz odporność na korozję. Konstrukcję wzmacnia 85% ekran w postaci oplotu miedzianego oraz dodatkowa ochrona w postaci taśmy i folii. Izolacja przewodów jest wolna od halogenów i ołowiu, co gwarantuje bezpieczeństwo dla użytkownika i środowiska.
- Budowa przewodu: 4 żyły (biały, pomarańczowy, niebieski, żółty), skręcone gwiaździście
- Płaszcz z PUR – odporny na promieniowanie UV, ścieranie i oleje
- Średnica zewnętrzna: 4,9 mm
- Minimalny promień gięcia (stały): 7,5 x średnica zewnętrzna
- Minimalny promień gięcia (ruchomy): 12,5 x średnica zewnętrzna
Odporność i bezpieczeństwo kabla EtherCAT M8
Kabel M8 7000-08821-7910300 spełnia rygorystyczne normy odporności na płomień (IEC 60332-2-2, UL 1581 FT2) oraz jest całkowicie bezhalogenowy i bezołowiowy. Odpowiada wymaganiom dotyczącym pracy w szerokim zakresie temperatur od -40°C do +80°C (w aplikacjach stałych) oraz od -30°C do +70°C (w ruchu). Posiada dodatkową ochronę przed wstrząsami oraz odpowiednią blokadę przeciw samoistnemu odkręcaniu się wtyczki.
Typowa kolorystyka i układ pinów kabla EtherCAT M8
Kolorystyka przewodów: biały, pomarańczowy, niebieski, żółty. Przejrzysta identyfikacja ułatwia montaż i serwis. Przejrzysty schemat połączeń (A-kodowanie) gwarantuje kompatybilność z urządzeniami automatyki według normy M8.

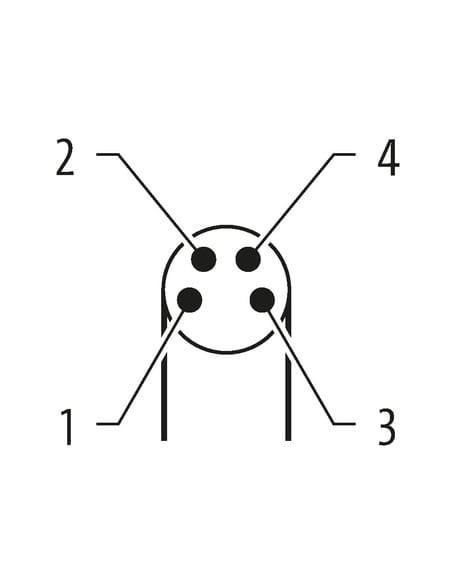

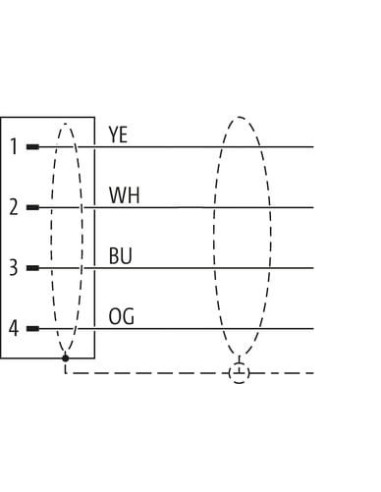

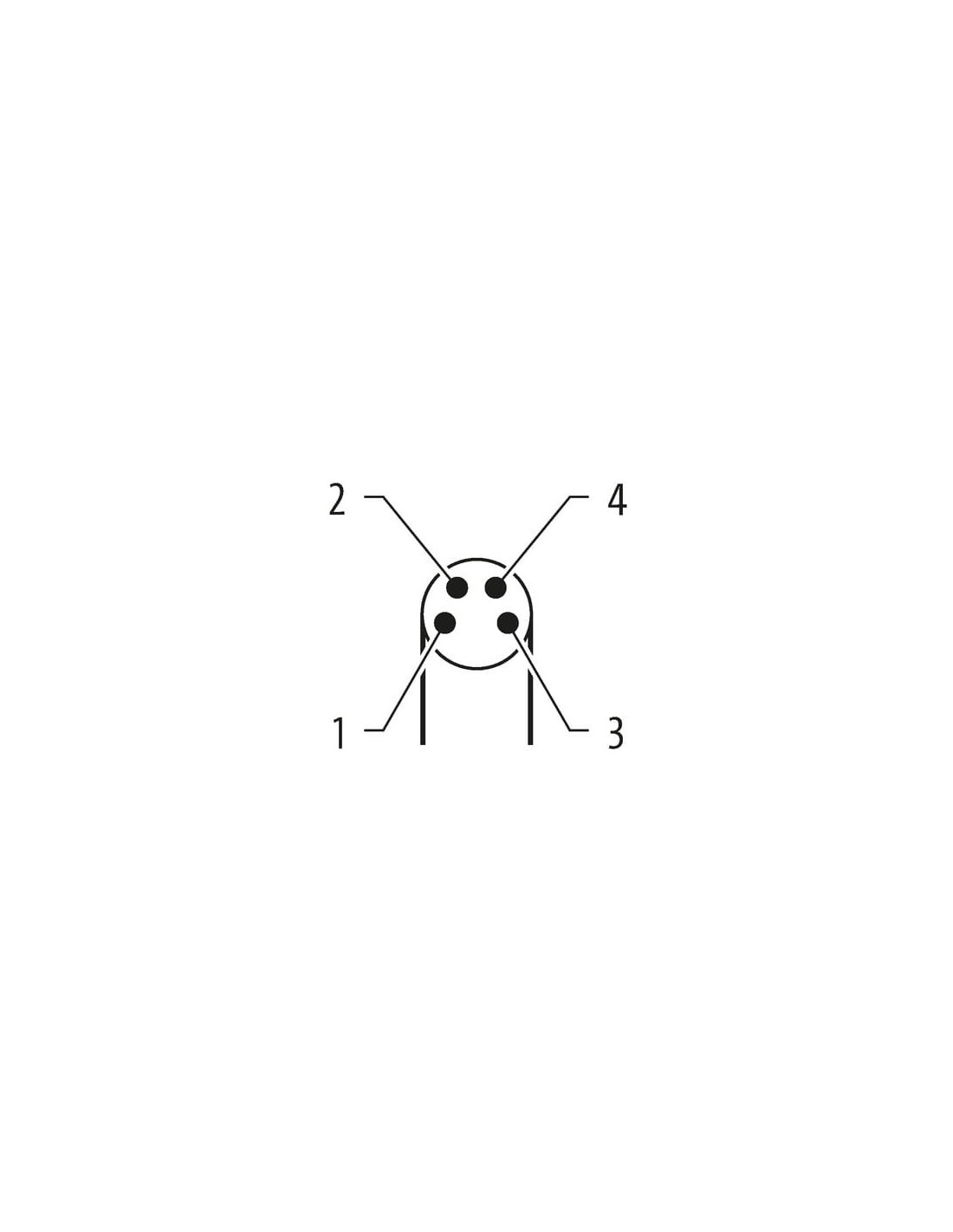

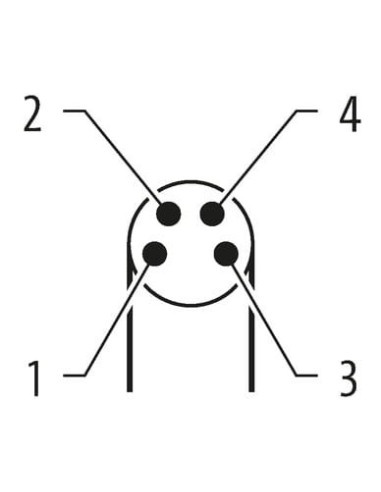

- Kodowanie pinów: Pin 1 - Żółty, Pin 2 - Biały, Pin 3 - Niebieski, Pin 4 - Pomarańczowy
Podsumowanie – Kabel EtherCAT M8 90°, 4-pinowy, ekranowany
Kabel EtherCAT M8 90° 7000-08821-7910300 jest niezawodnym rozwiązaniem do zastosowań przemysłowych wymagających wytrzymałości, odporności na zakłócenia oraz łatwości instalacji nawet w ograniczonych przestrzeniach. Sprawdza się w nowoczesnych systemach sterowania, przesyłu danych i automatyki — wszędzie tam, gdzie liczą się precyzja, bezpieczeństwo oraz wytrzymałość połączeń.
