Dostępny
Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5e
Męski prosty
RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

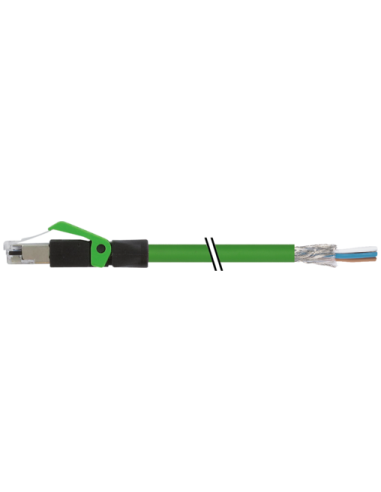

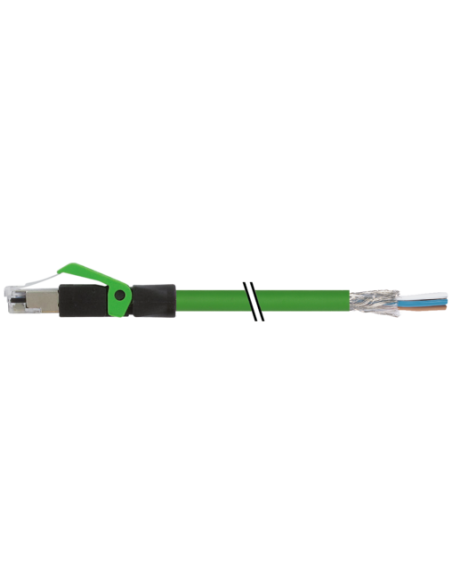

Prosty ekranowany kabel Ethernet RJ45 CAT5e 0,3 m – Kod produktu: 7000-74101-7960030
Prosty ekranowany przewód Ethernet RJ45 to rozwiązanie stworzone z myślą o wymagających aplikacjach przemysłowych i automatyce, gdzie kluczowe znaczenie mają trwałość oraz niezawodność transmisji danych. Model o długości 0,3 m umożliwia instalację w miejscach, gdzie istotna jest precyzja prowadzenia przewodów oraz minimalizacja zakłóceń elektromagnetycznych.
Najważniejsze cechy złącza RJ45 ekranowanego CAT5e
- Ekranowanie przewodu – skuteczna ochrona sygnału przed zakłóceniami EMI dzięki oplotowi miedzianemu pokrytemu cyną oraz foliowaniu, co zapewnia niezawodną komunikację nawet w trudnych warunkach przemysłowych.
- Przewód kategorii 5e (CAT5e) – zapewnia transmisję danych do 100 Mbit/s, idealny do połączeń sieciowych Ethernet w systemach automatyki, sterowania, informatyki i monitoringu.
- RJ45, 4-piny – męski, prosty – kompatybilny ze standardowymi gniazdami sieciowymi.
- Obudowa z tworzywa PUR – charakteryzuje się wysoką odpornością mechaniczną, chemiczną i na oleje, co gwarantuje trwałość instalacji w środowisku przemysłowym oraz odporność na uszkodzenia mechaniczne.
- Temperatura pracy od -25°C do 85°C (kabel: nawet od -40°C do 80°C w instalacji stałej), dzięki czemu kabel jest uniwersalny i przystosowany do szerokiego zakresu warunków otoczenia.
- Klasa ochrony IP20 – zabezpieczenie przed pyłem i podstawowe zabezpieczenie przed dotykiem, idealne do instalacji w szafach sterowniczych oraz systemach rozdzielczych.
Zalety i możliwości zastosowania prostego przewodu Ethernet RJ45
Dzięki zastosowaniu ekranowania oraz wysokiej jakości materiałów, kabel ten doskonale sprawdzi się w środowisku o dużym natężeniu zakłóceń elektromagnetycznych, np. w zakładach przemysłowych, liniach produkcyjnych czy automatyce budynkowej. Przewód o długości 0,3 m jest optymalny do łączenia blisko położonych urządzeń, patch paneli lub szaf sterowniczych, gdzie ważne jest zachowanie porządku i minimalizacja nadmiaru kabla.
- Automatyka przemysłowa – niezawodne przesyłanie danych w systemach sterowania maszyn.
- Montaż w szafach sterowniczych – krótki przewód ułatwia zachowanie porządku w okablowaniu.
- Integracja urządzeń sieciowych – przełączniki, przemysłowe komputery, kamery IP.
- Systemy monitoringu oraz IoT – szybkie i bezpieczne połączenia nawet w wymagających warunkach.
Budowa i bezpieczeństwo użytkowania
Przewód Ethernet 7000-74101-7960030 charakteryzuje się zieloną izolacją oraz solidną konstrukcją opartą o skrętkę miedzianą 22 AWG. Kabel posiada płaszcz oraz izolację wewnętrzną wykonaną z trudnopalnych i bezhalogenowych materiałów PUR oraz FRNC, co wpływa na bezpieczeństwo stosowania w miejscach wymagających spełnienia rygorystycznych norm przeciwpożarowych. Konstrukcja przewodu zapewnia dużą wytrzymałość na zginanie i skręcanie, co umożliwia długotrwałą pracę przy ruchomych elementach maszyny.
- Obsługa pełnego dupleksu (full duplex).
- Pełna zgodność ze standardami: ISO/IEC 11801:2002, EN 50173-1.
- Flame retardant – zgodność z IEC 60332-2-2.
- Wytrzymałość na liczne cykle zginania i skręcania.
- Przewód bezołowiowy, bez kadmu, wolny od FCKW oraz bezhalogenowy.
Typowe schematy połączeń i przeznaczenie
Kabel przewidziany jest do szybkiego, pewnego i odpornego na zakłócenia połączenia urządzeń Ethernetowych. Standardowe ekranowane złącze RJ45 zapewnia stabilne połączenie, a gwarantowana tolerancja długości pozwala na dobór odpowiedniego przewodu do każdej aplikacji.

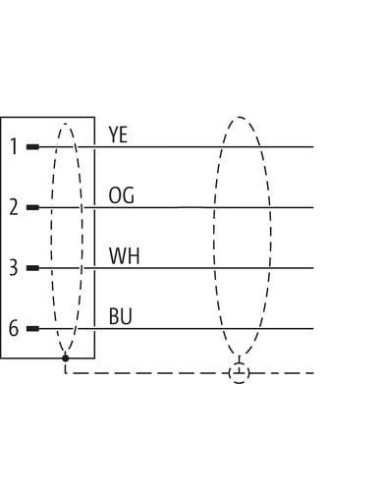

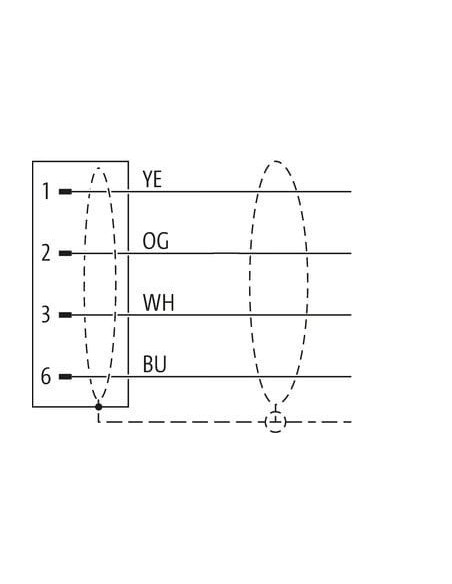

Wyprowadzenia kolorów kabli: biały, żółty, niebieski, pomarańczowy – zgodnie z typowym układem styków dla złącza RJ45 wykorzystywanego w przemysłowych sieciach komputerowych.
Podsumowanie
Prosty ekranowany kabel Ethernet RJ45 o długości 0,3 m to doskonałe rozwiązanie dla wymagających środowisk przemysłowych, gdzie niezbędna jest stabilność przesyłu danych, odporność mechaniczna i chemiczna oraz bezpieczeństwo użytkowania. Ekranowanie przewodu i zaawansowana konstrukcja materiałowa gwarantują niezawodność zastosowania zarówno w automatyce przemysłowej, jak i w rozbudowanych systemach komunikacji sieciowej.
