Ethernet CAT5
Męski 90°

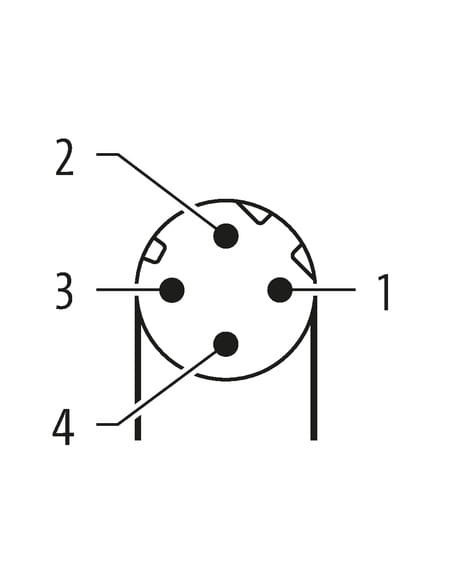

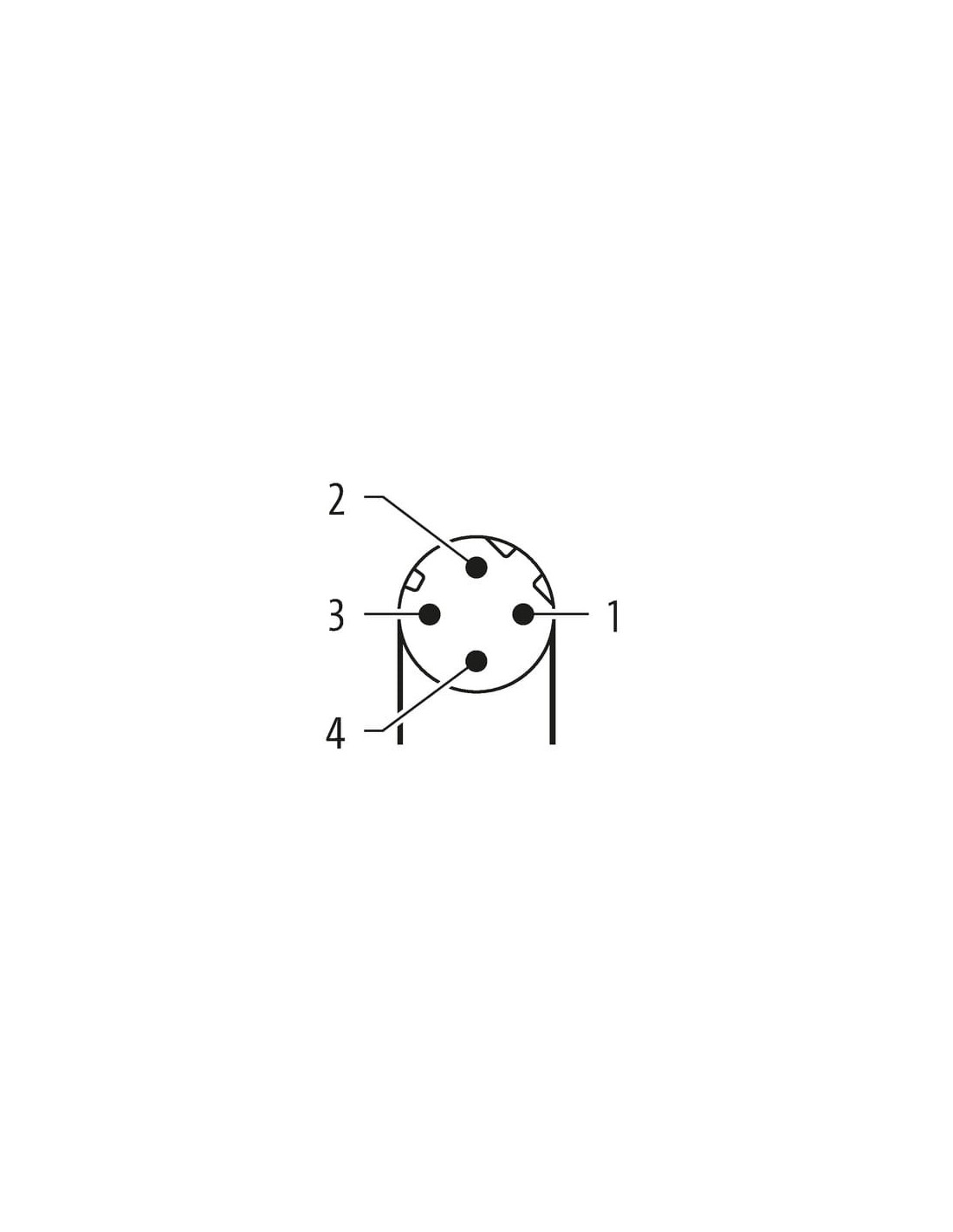

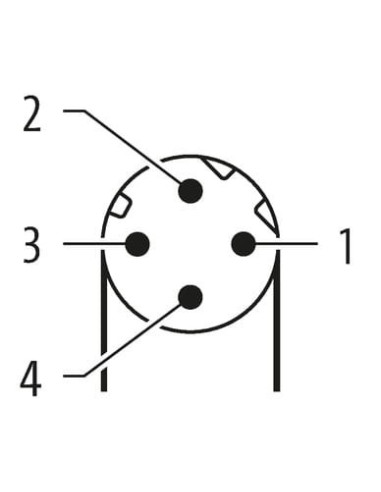

M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

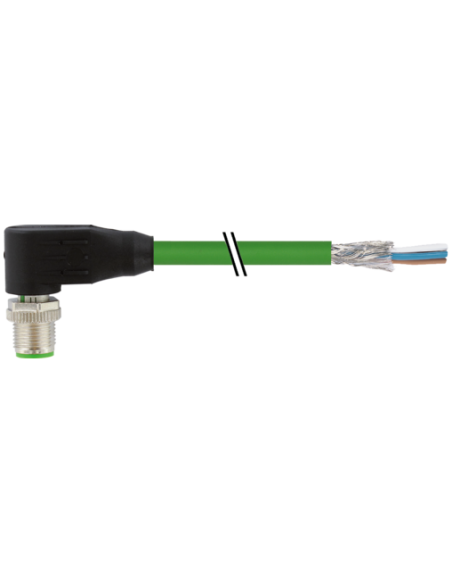

Konektor M12 męski kątowy – przewód Ethernet, kodowanie D, 4 piny, 5 m (7000-14561-7960500)
Konektor M12 męski kątowy o kodowaniu D oraz przewodzie o długości 5 m to wysokiej jakości komponent przeznaczony do niezawodnych połączeń w aplikacjach przemysłowych. Produkt spełnia wymagania normy Ethernet CAT5, umożliwiając przesył danych z prędkością do 100 Mbit/s oraz zapewniając pełną kompatybilność z siecią Ethernet 100Base-TX.
Opis i zastosowanie konektora M12 Ethernet D-code
Męski konektor M12 o kącie 90° to sprawdzone rozwiązanie wykorzystywane w wielu gałęziach przemysłu, takich jak automatyka przemysłowa, robotyka, maszyny produkcyjne oraz systemy transportowe. Dzięki wysokiej odporności chemicznej i na oleje oraz wykonaniu przewodu w technologii PUR doskonale sprawdza się w środowiskach o podwyższonych wymaganiach dotyczących trwałości i niezawodności.
- Kodowanie D – standard wykorzystywany w komunikacji przemysłowej Ethernet 100 Mbit.
- Kątowy układ złącza zapewnia wygodę podłączania nawet w trudno dostępnych miejscach.
- Solidna konstrukcja umożliwia stosowanie zarówno w warunkach stacjonarnych, jak i ruchomych.
- Stopień ochrony IP65, IP66K, IP67 – zapewnia ochronę przed pyłem, wodą oraz trudnymi warunkami otoczenia.
- Przewód ekranowany – wysoka odporność na zakłócenia elektromagnetyczne.
Budowa i parametry techniczne konektora M12 4-pin Ethernet
Produkt wyposażony jest w czteropinowy konektor M12 z gwintem M12 x 1 oraz przewód o długości 5 metrów, którego płaszcz wykonano z wytrzymałego PUR. Dzięki ekranowaniu przewodu oraz zastosowaniu żył o przekroju 22 AWG zapewniona jest stabilność transmisji oraz odporność na zakłócenia. Konstrukcja przewodu jest bezołowiowa, bezhalogenowa oraz wolna od FCKW, co ma znaczenie dla przemysłu spożywczego i farmaceutycznego.
- 4 żyły: biały, żółty, niebieski, pomarańczowy - łatwa identyfikacja i podłączenie zgodnie ze schematem.
- Pełne ekranowanie oplotem miedzianym ocynowanym – zabezpieczenie transmisji sygnału.
- Odporność na promieniowanie UV, płomień, oleje oraz liczne chemikalia.
- Szeroki zakres temperatur pracy: od -40°C do +80°C (praca stała), -30°C do +70°C (praca w ruchu).
- Możliwość pracy w systemach z dużą liczbą cykli gięcia i skrętu (przewód do zastosowań ruchomych – C-track).
Konektor M12 do automatyki – typowe zastosowania
Konektor M12 męski kątowy z przewodem Ethernet klasy CAT5 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i bezpieczna transmisja danych w trudnych warunkach przemysłowych. Typowe zastosowania obejmują:
- Połączenia pomiędzy urządzeniami w sieciach Ethernet przemysłowych, PROFINET, Modbus TCP, EtherNet/IP.
- Łączenie czujników, kamer przemysłowych oraz modułów I/O w automatyce.
- Systemy diagnostyczne i sterowania maszynami.
- Zastosowania w systemach przenośnikowych i robotyce.
Dzięki wytrzymałej konstrukcji oraz wysokiemu stopniowi ochrony produkt ten gwarantuje niezawodność i długą żywotność, nawet w intensywnie eksploatowanych aplikacjach przemysłowych.
Najważniejsze zalety konektora M12 męskiego do Ethernetu
- Kompaktowa i solidna konstrukcja – idealna do zastosowań w ograniczonych przestrzeniach.
- Wytrzymałość termiczna oraz mechaniczna – stabilność parametrów przez długi czas użytkowania.
- Kompatybilność z popularnymi standardami przemysłowymi (DIN EN 61076-2-101).
- Pewne i szczelne połączenie – odporność na drgania i wstrząsy mechaniczne.
- Możliwość zamówienia innych długości przewodu na życzenie.
Wybierając konektor M12 męski kątowy o kodowaniu D (7000-14561-7960500), można mieć pewność, że jest to rozwiązanie spełniające najwyższe wymogi niezawodności, trwałości oraz odporności na trudne warunki pracy.
