Ethernet CAT5
Męski 90°

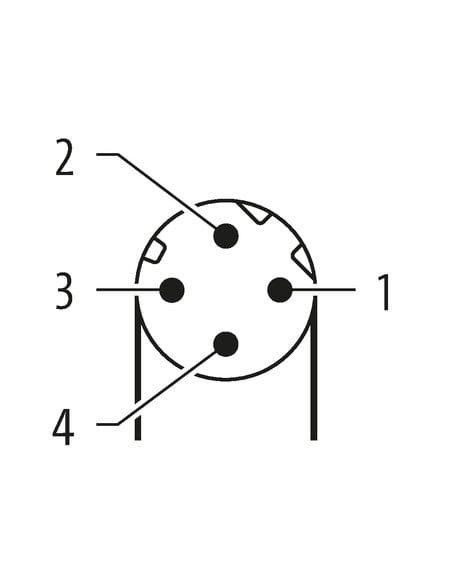

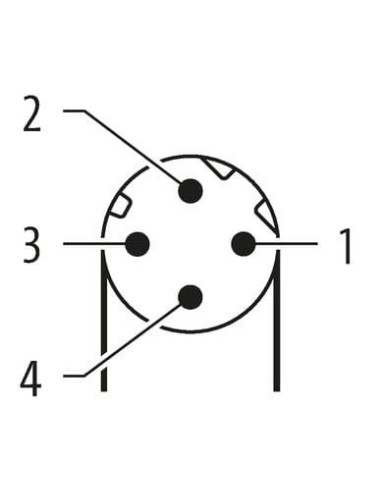

M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 659 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |

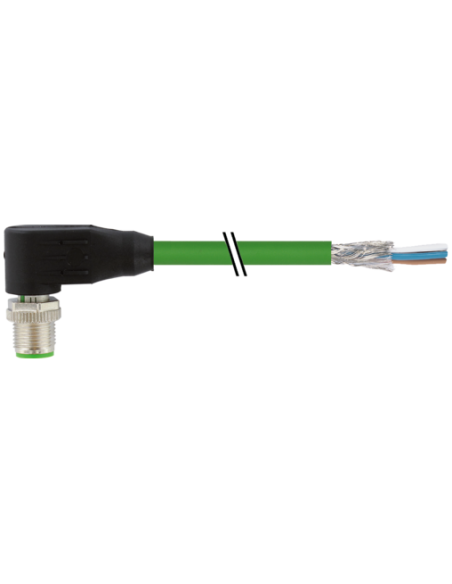

Kabel Ethernet M12 męski 90° ekranowany, kod D – 3 m | Przemysłowy przewód sieciowy CAT5
Kabel Ethernet M12 męski 90° ekranowany, kod D o długości 3 metrów, numerze katalogowym 7000-14561-6590300, to niezawodne rozwiązanie do przesyłu danych w systemach przemysłowych. Produkt został zaprojektowany z myślą o trwałości i niezawodności nawet w najbardziej wymagających środowiskach przemysłowych. Dzięki zastosowaniu złącza M12 w standardzie 4-pin, kodowanie D oraz ekranowanej konstrukcji, przewód doskonale sprawdza się w aplikacjach wymagających wysokiej odporności na zakłócenia elektromagnetyczne.
Zalety przewodu M12 do zastosowań przemysłowych
- Wysoka niezawodność połączenia dzięki złączu M12 zakręcanemu pod kątem 90°, idealnemu do montażu w miejscach o ograniczonej przestrzeni.
- Ekranowanie kabla zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMC), umożliwiając stabilną transmisję danych do 100 Mbit/s – standard Ethernet CAT5.
- Trwała powłoka PUR o wysokiej odporności chemicznej oraz na oleje, umożliwia instalację w trudnych warunkach przemysłowych.
- Wodoszczelność i pyłoszczelność – stopień ochrony IP65, IP66K, IP67 (przy poprawnym połączeniu) gwarantuje bezpieczeństwo użytkowania w zakładach produkcyjnych, magazynach czy liniach automatyki.
- Przewód jest kompatybilny z normami przemysłowymi, m.in. DIN EN 61076-2-101, co zapewnia szerokie możliwości zastosowania w systemach automatyki.
Typowe zastosowania przewodu M12 Ethernet kod D
- Podłączanie urządzeń automatyki przemysłowej, sterowników PLC, wysp I/O oraz czujników sieciowych.
- Integracja w przemysłowych systemach Ethernet, szafach sterowniczych, maszynach, liniach produkcyjnych oraz robotach przemysłowych.
- Zastosowania w środowiskach o wysokiej wilgotności, obecności pyłów oraz narażonych na kontakt z olejami i środkami chemicznymi.
- Dedykowany do sieci Profinet, EtherNet/IP oraz innych przemysłowych sieci komunikacyjnych klasy D.
Konstrukcja i materiały przewodu M12 męskiego 90°
Konstrukcja złącza oparta jest na wytrzymałym tworzywie sztucznym oraz metalowych częściach z cynkowego odlewu ciśnieniowego — złącze jest niklowane, co zwiększa jego trwałość i odporność na korozję.
Elastyczna powłoka przewodu wykonana z poliuretanu (PUR) zapewnia odporność zarówno na ścieranie, jak i agresywne media. Wnętrze kabla składa się z czterech żył (biała, żółta, niebieska, pomarańczowa), skrętka miedziana o przekroju 22 AWG. Ekranowanie tworzy oplot z ocynowanej miedzi (pokrycie 85%), dodatkowo zastosowano bandowanie z folii i włókniny oraz wewnętrzny płaszcz z TPE-V.
Wytrzymałość i odporność w środowisku przemysłowym
- Temperatura pracy: od -25°C do +85°C (kabel: od -40°C do +80°C)
- Odporność na płomień — zgodność z normami UL 1581, IEC 60332-2-2
- Odporność na ścieranie, oleje, benzynę oraz inne media przemysłowe
- Wytrzymałość mechaniczna — promień gięcia dla instalacji stałej 5× średnica zewnętrzna, dla ruchomej 12× średnica zewnętrzna
Podsumowanie zastosowań przewodu M12 Ethernet 90° ekranowanego
Przemysłowy przewód M12 męski 90° ekranowany, 4-piny, kod D, o długości 3 m, to idealne rozwiązanie dla automatyki, robotyki oraz systemów komunikacji wymagających niezawodnej transmisji danych oraz wysokiej odporności na warunki środowiskowe. Konstrukcja złącza kątowego umożliwia montaż nawet w trudno dostępnych miejscach, a ekranowanie przewodu gwarantuje stabilną transmisję, chroniąc przed zakłóceniami. Produkt spełnia wymagania nowoczesnych instalacji przemysłowych oraz jest zgodny z najważniejszymi normami branżowymi.
