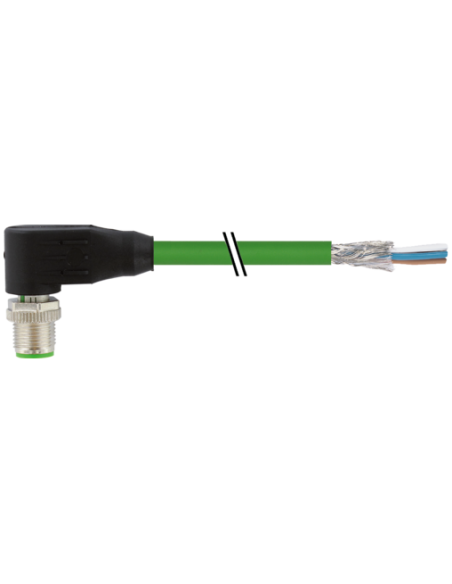

Ethernet CAT5
Męski 90°

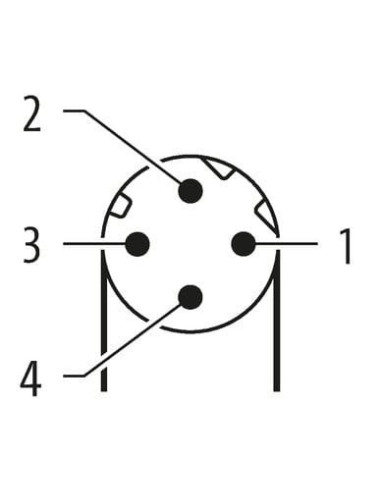

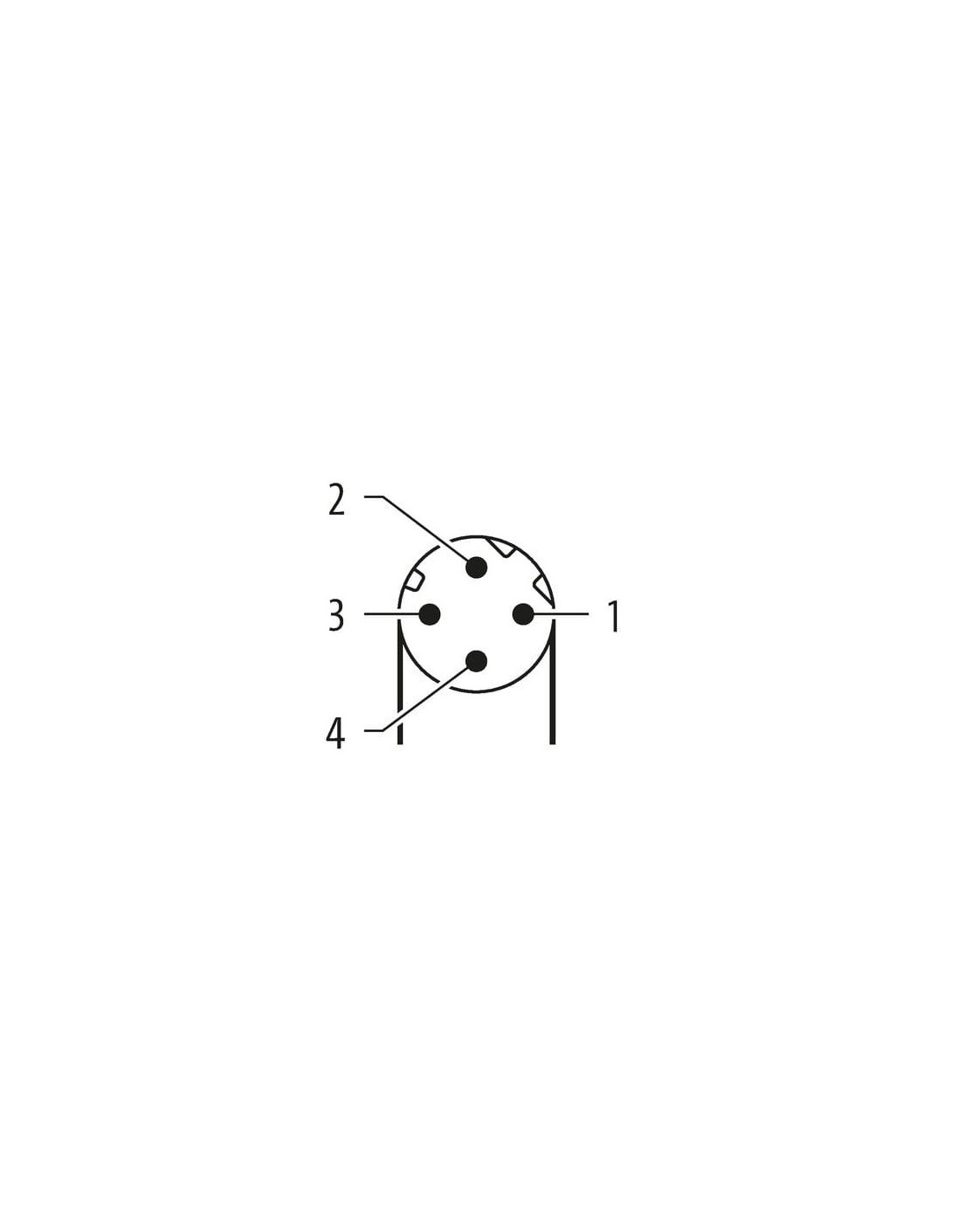

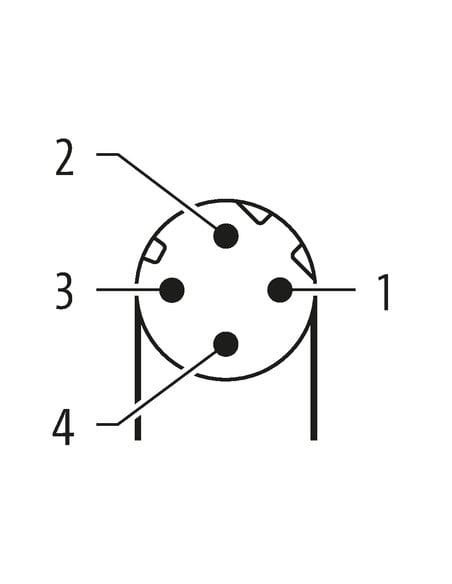

M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 32 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Złącze M12 męskie 90° ekranowane D-code z kablami – Ethernet do zastosowań przemysłowych
Złącze M12 męskie kątowe 90°, ekranowane, kod D to dedykowany przewód Ethernet kategorii 5 (CAT5), który gwarantuje niezawodną transmisję danych w wymagających aplikacjach przemysłowych. Urządzenie posiada 4 piny oraz długość kabla wynoszącą 32 metry, co pozwala na swobodne prowadzenie instalacji nawet w dużych zakładach produkcyjnych lub magazynach automatyki.
Profesjonalne okablowanie Ethernet – wysoka jakość transmisji i niezawodność
Stosując przewód Ethernet M12 D-code 90°, można mieć pewność stabilnego połączenia sieciowego o przepustowości do 100 MBit/s. Ekranowanie z oplotu miedzianego pokrytego cyną zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co ma kluczowe znaczenie w środowisku przemysłowym pełnym różnorodnych źródeł zakłóceń.
- Stopień ochrony: IP65, IP66K, IP67 – odporność na kurz i wodę, także podczas mycia ciśnieniowego
- Materiał płaszcza PUR – znakomita odporność na oleje i chemikalia
- Zakres temperatury pracy: od -25°C do +85°C (zależnie od jakości kabla)
- Wytrzymałość mechaniczna – bezpieczne przykręcenie, zabezpieczenie przed wstrząsami oraz odporność na zginanie
M12 męski Ethernet – typowe zastosowania i możliwości wykorzystania
Złącze M12 męskie typu D z kablem Ethernet sprawdza się doskonale w aplikacjach wymagających odporności na czynniki środowiskowe oraz niezawodnej transmisji danych, takich jak:
- automatyka przemysłowa – łączenie urządzeń takich jak sterowniki PLC, czujniki, siłowniki czy panele operatorskie;
- sieci Ethernet w robotyce – przesył danych z dużą odpornością na zakłócenia i uszkodzenia mechaniczne;
- systemy transportowe i logistyczne – bezpieczne i pewne okablowanie linii produkcyjnych, przenośników czy maszyn pakujących;
- przemysł spożywczy, farmaceutyczny, automotive – dzięki szczelności i odporności na środki czyszczące oraz smary.
Kompatybilność oraz prosty montaż złącza M12 z kablem Ethernet
Złącze M12 x 1, kod D jest zgodne ze standardem DIN EN 61076-2-101, co gwarantuje kompatybilność z szeroką gamą urządzeń przemysłowych. Kątowe wyjście kabla (90°) umożliwia wygodne prowadzenie przewodów w szafach sterowniczych lub w ograniczonych przestrzeniach. Montaż jest szybki i bezproblemowy, a dedykowany mechanizm przykręcania i włożenia daje pewność solidnego połączenia nawet przy wibracjach.
Bezpieczeństwo i trwałość kabla Ethernet M12
Przewód cechuje się wysoką odpornością na ścieranie i uszkodzenia mechaniczne, dzięki czemu idealnie sprawdza się w wymagających warunkach przemysłowych. PUR-owy płaszcz i FRNC-owy płaszcz wewnętrzny zapewniają dodatkową ochronę, a wszystko to spełnia rygorystyczne normy dotyczące bezpieczeństwa ogniowego i środowiskowego (m.in. UL 1581, IEC 60332-2-2).
Kluczowe cechy złącza M12 męskiego 90° ekranowanego D-code
- Bardzo dobra odporność chemiczna i na oleje
- Odporność na płomienie oraz wolność od halogenów, kadmu i ołowiu
- Wytrzymałość na zgięcia: promień stały 6x średnica zewnętrzna, w ruchu 12x średnica zewnętrzna
- Zastosowanie pełnego duplexu (Full duplex) dla zapewnienia nieprzerwanej komunikacji sieciowej
- Proste zakończenie kablowe do indywidualnego podłączenia (offene Ende / free cable end)
Złącze M12 męskie 90°, ekranowane, D-code z kablem Ethernet to pewność trwałego, bezawaryjnego połączenia sieciowego w każdej aplikacji przemysłowej.
