Ethernet CAT5
Męski prosty

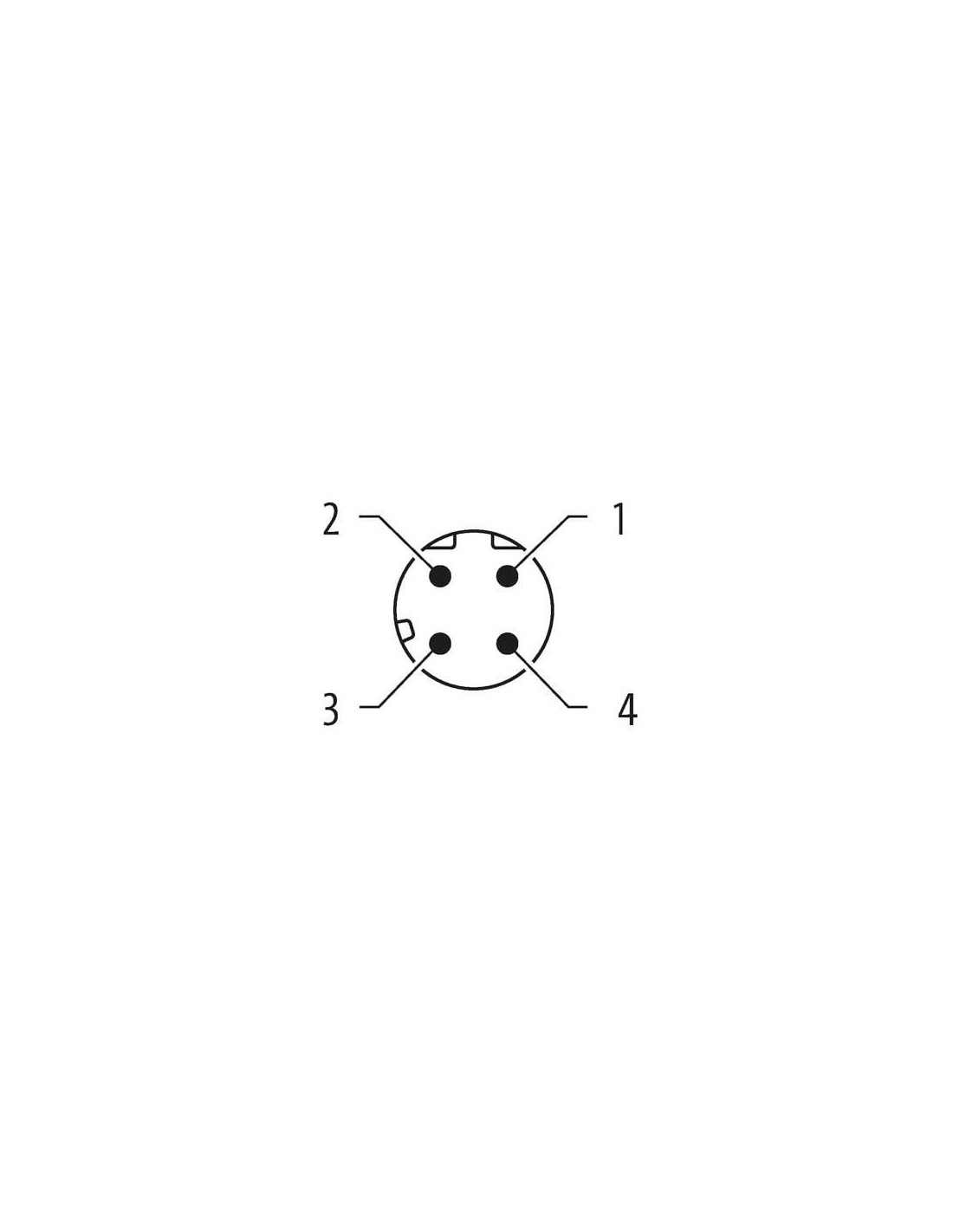

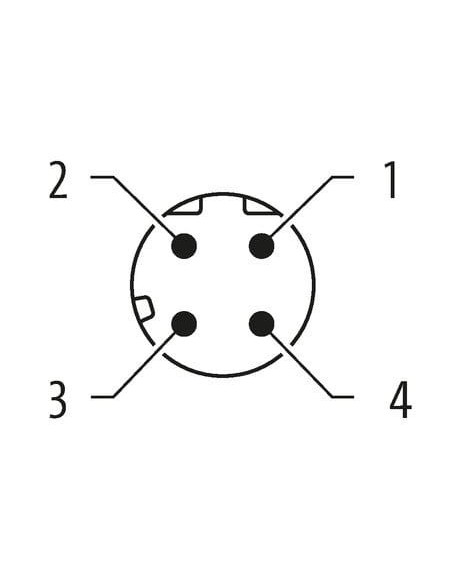

M12, 4-piny
Kodowanie D
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |

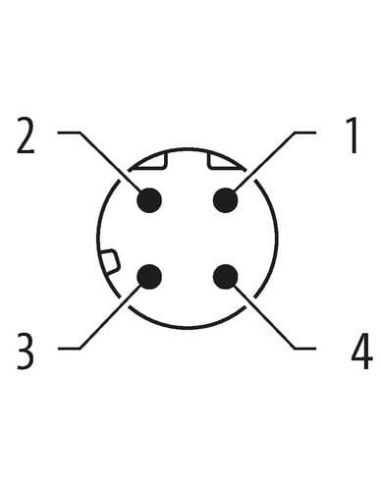

| Liczba biegunów | 4 |
| Powłoka styku | pozłacane |
| Napięcie robocze DC maks. | 60 V |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801) |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

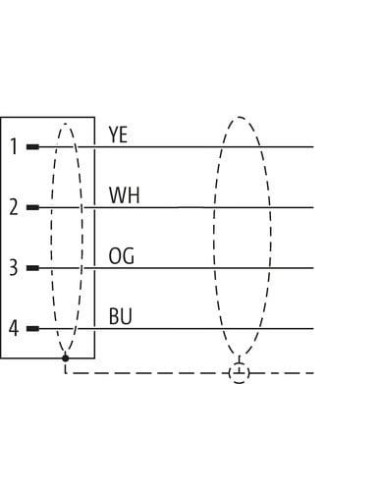

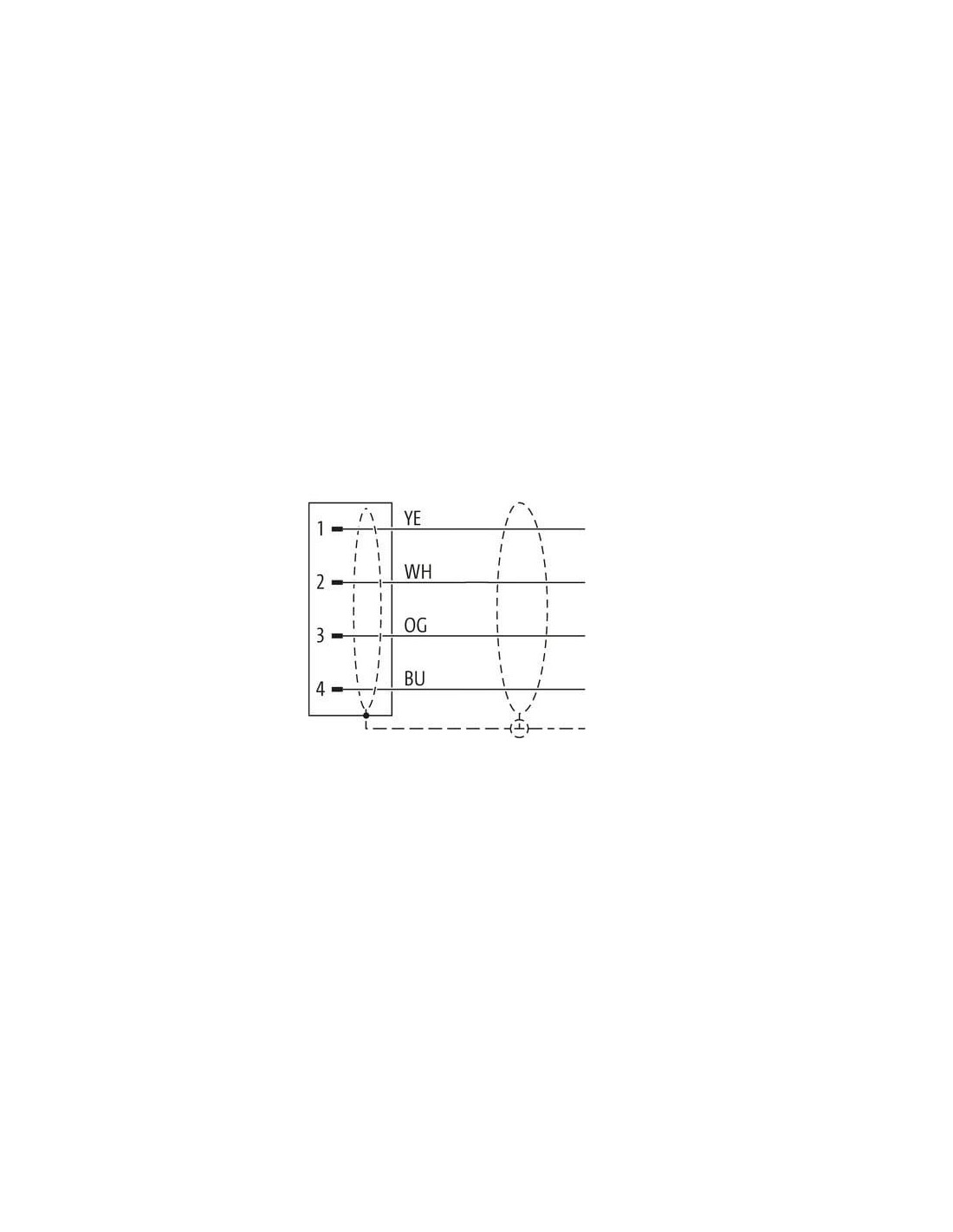

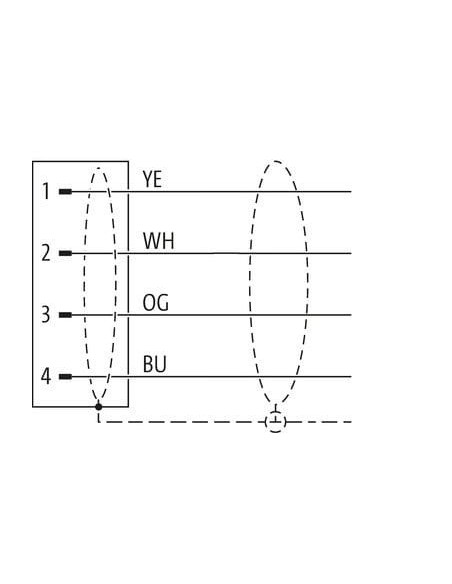

| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

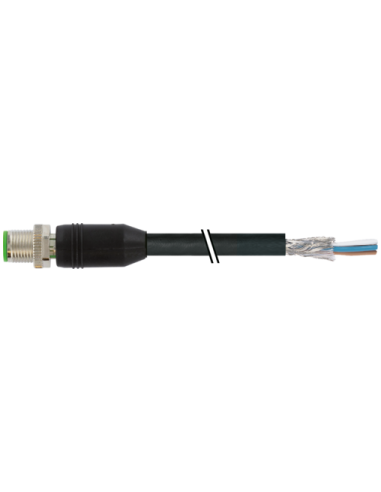

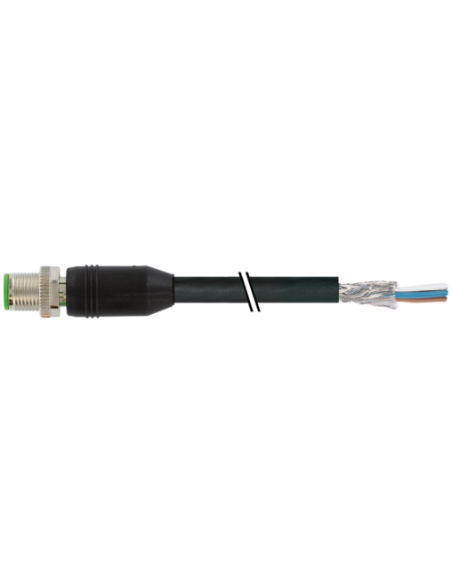

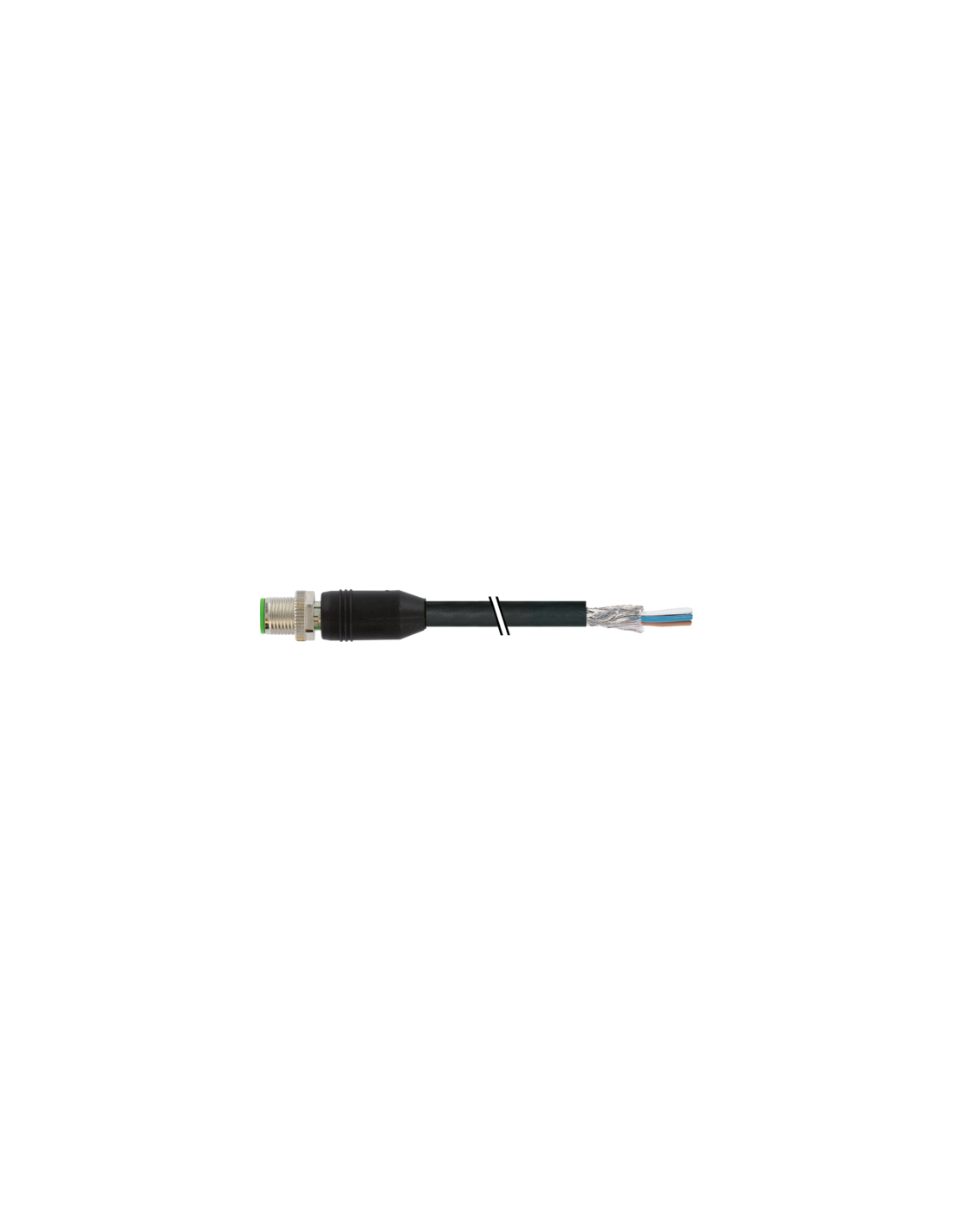

Złącze M12 męskie 0° ekranowane (kod D, 4 piny) to wysokiej jakości przewód dedykowany do przemysłowych aplikacji komunikacyjnych, oparty na standardzie Ethernet CAT5. Produkt o długości 1 metra został wyposażony w złącze typu M12 z kodowaniem D oraz czterożyłowy przewód ekranowany, co zapewnia niezawodną transmisję sygnałów nawet w warunkach występowania zakłóceń elektromagnetycznych.
Przewód M12 D-code doskonale sprawdzi się w:
Ekranowanie przewodu chroni transmisję danych przed zakłóceniami elektromagnetycznymi, zapewniając stabilność sygnału w wymagających aplikacjach przemysłowych.
Wytrzymałość i odporność – przewód charakteryzuje się wysoką odpornością chemiczną oraz na oleje dzięki zastosowaniu tworzywa PUR i ekranowania o pokryciu 85%. Może być stosowany w agresywnych środowiskach przemysłowych.
Elastyczność i praktyczność – kabel jest odporny na zginanie i dostosowany zarówno do montażu stałego, jak i ruchomego, co ułatwia jego instalację w trudno dostępnych miejscach.
Odporność temperaturowa – zakres pracy przewodu mieści się w temperaturach od -40°C do 80°C (przy układaniu na stałe), co umożliwia swobodną eksploatację w szerokiej gamie aplikacji.
Standard przemysłowy – Złącze M12 z kodem D jest zgodne z wymaganiami norm ISO/IEC 11801 dla Ethernet CAT5, co pozwala na transmisję danych o wysokiej prędkości.
M12 męski 0° ekranowany, kod D dla kabla 1 m (Ethernet CAT5, 4 piny) to doskonały wybór do aplikacji, gdzie wymagana jest niezawodna transmisja danych oraz podwyższona odporność na zakłócenia. Sprawdzi się jako trwałe i bezpieczne rozwiązanie w instalacjach przemysłowych, automatyce, robotyce i systemach transmisji danych.
