Dostępny
Ethernet CAT5e

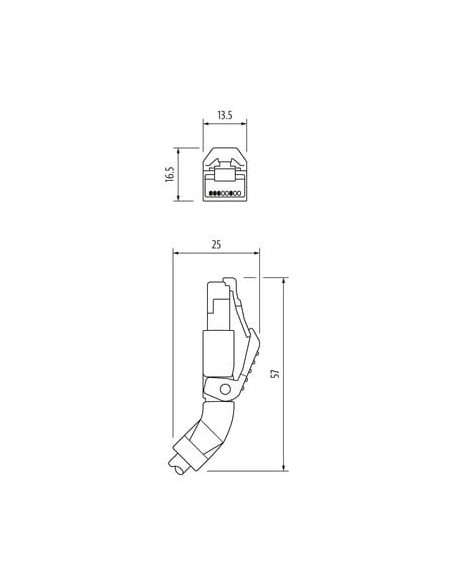

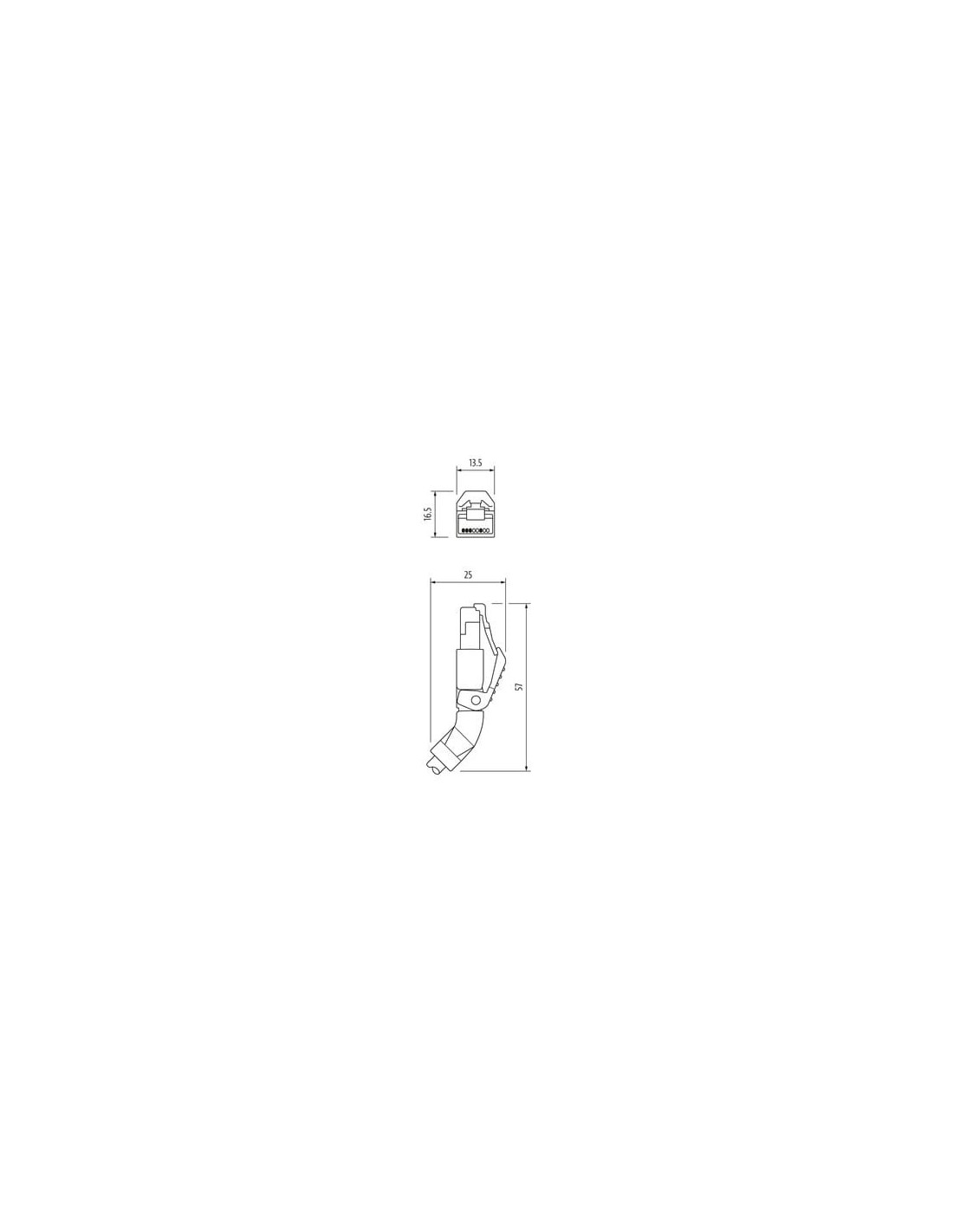

Męski 45° górny
RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

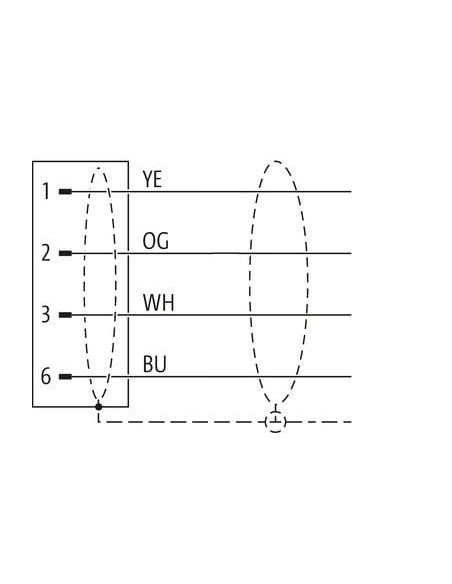

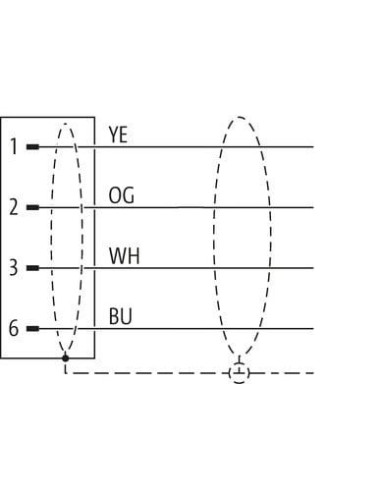

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 792 |
| Kolor izolacji | czerwony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

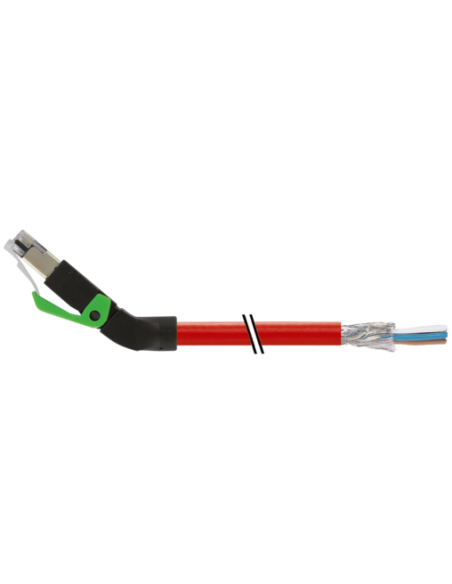

Przemysłowy przewód Ethernet RJ45 45° w górę, ekranowany, z kablami – kod 7000-74121-7920030
Przewód Ethernet RJ45, ekranowany o kącie wyprowadzenia wtyku 45° w górę to rozwiązanie dedykowane do zastosowań przemysłowych i automatyki, wymagających niezawodnego przesyłu danych oraz odporności na trudne warunki pracy. Produkt spełnia normy transmisji CAT5e / Class D, umożliwiając przesyłanie danych z prędkością do 100 Mbit/s w trybie Full Duplex.
Wtyk RJ45 ekranowany – bezpieczeństwo i stabilność połączenia
Złącze RJ45 w wersji ekranowanej zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co jest szczególnie istotne w środowiskach przemysłowych z dużą ilością urządzeń elektrycznych. Kątowe wyprowadzenie złącza (45° w górę) ułatwia instalację w ograniczonych przestrzeniach i szafach sterowniczych.
Wytrzymałość mechaniczna oraz odporność na czynniki zewnętrzne
Przewód posiada stopień ochrony IP20, co zabezpiecza go przed wnikaniem ciał obcych w stanie podłączenia oraz przy prawidłowym zamocowaniu. Powłoka z PUR (poliuretan) charakteryzuje się bardzo dobrą wytrzymałością mechaniczną, odpornością na oleje oraz wiele agresywnych środków chemicznych, co jest istotne w trudnych aplikacjach przemysłowych. Temperatura pracy przewodu wynosi od -25°C do 85°C.
Kabel Ethernet przemysłowy – parametry i cechy konstrukcyjne
- Długość kabla: 0,3 m (inne długości na zamówienie)
- Ilość żył: 4 (biały, żółty, niebieski, pomarańczowy)
- Ekranowanie: oplot miedziany, ocynowany, pokrycie ok. 85%
- Płaszcz zewnętrzny: PUR, bez halogenów, bezołowiowy
- Przekrój przewodów: 22 AWG, skrętka miedziana
- Średnica zewnętrzna kabla: 6,7 mm
- Odporność na płomień: UL 1581, IEC 60332-2-2
Zastosowanie przemysłowego kabla RJ45 CAT5e o podwyższonej trwałości
Przewód RJ45 typu 45° w górę dedykowany jest do automatyki przemysłowej, systemów sterowania, szaf rozdzielczych, paneli operatorskich, maszyn przemysłowych oraz miejsc, gdzie kluczowe są kompaktowe wymiary i łatwość montażu. Ekranowane połączenia audio-wideo oraz transmisja danych w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych zapewniają stabilność i bezpieczeństwo transmisji.
Możliwości i typowe zastosowania przewodu przemysłowego RJ45
- Połączenia sieci Ethernet w obrębie linii produkcyjnych
- Montaż w szafach sterujących i rozdzielnicach
- Automatyka budynkowa i przemysłowa
- Podłączenia urządzeń sieciowych, czujników, sterowników PLC
- Połączenia wymagające odporności na ruch, skręcanie oraz duże cykle gięcia
Konstrukcja przewodu oraz ekranowanie minimalizują zakłócenia oraz wpływ warunków środowiskowych na transmisję danych. Należy pamiętać o właściwym zabezpieczeniu przed obciążeniami mechanicznymi oraz przestrzeganiu promieni gięcia podczas układania kabli, aby zachować stopień ochrony IP.
