Produkt spełnia wymagania wg UN/ECE R118

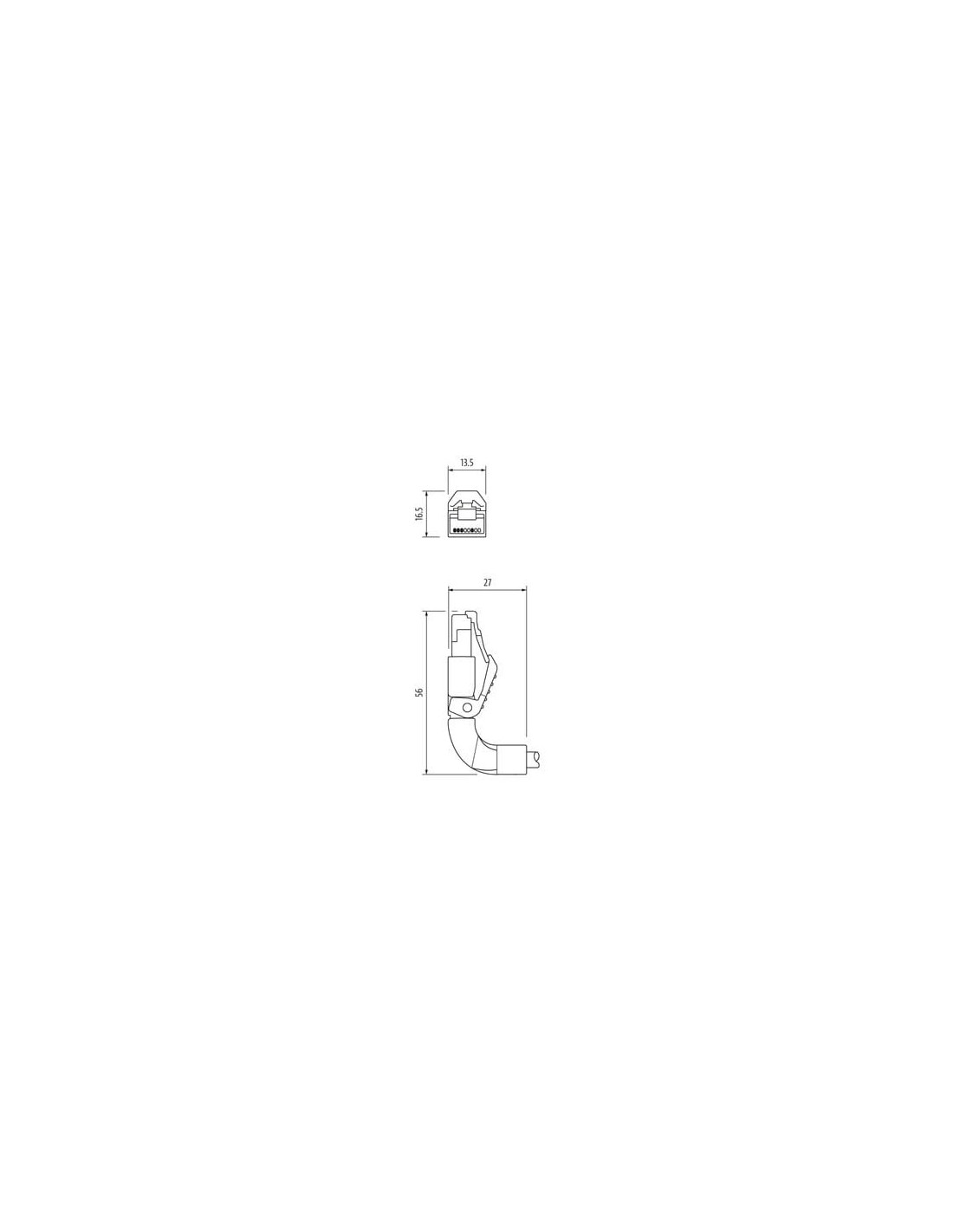

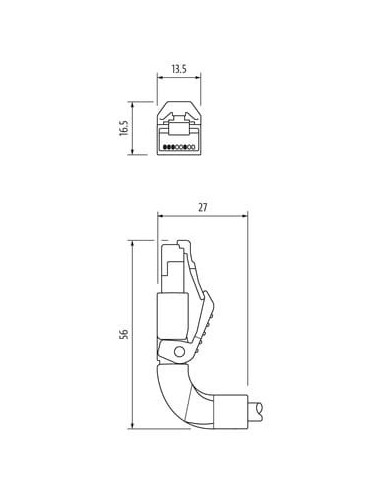

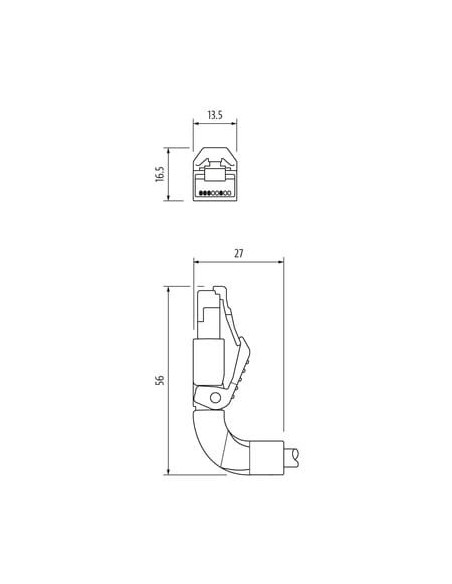

Ethernet CAT5
Męski 90° w dól na
RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

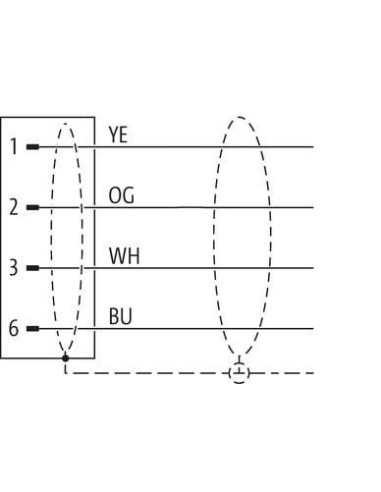

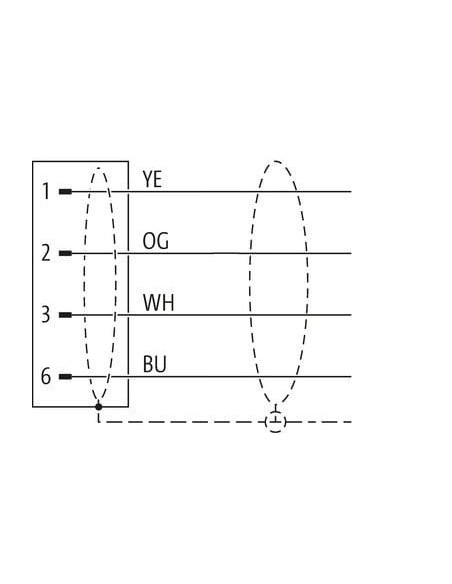

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

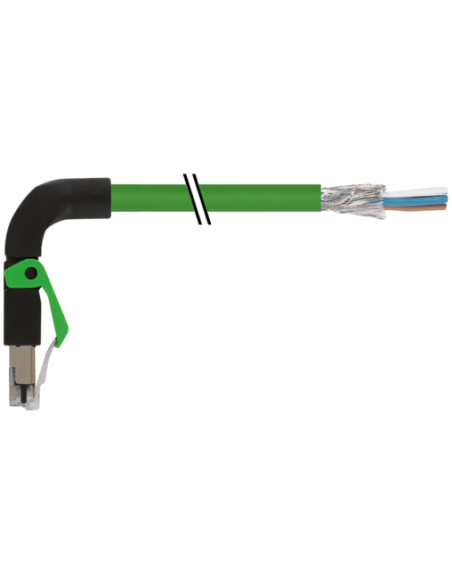

Miernik RJ45 90° z przyłączem kablowym – zaawansowane rozwiązanie dla automatyki przemysłowej
Miernik RJ45 90° z przyłączem kablowym, oznaczony kodem 7000-74241-7960030, to specjalistyczny przewód sieciowy przeznaczony do wymagających aplikacji przemysłowych. Złącze RJ45 w wersji męskiej, wykonane pod kątem 90° w dół, ułatwia montaż w miejscach o ograniczonej przestrzeni oraz znacząco poprawia organizację okablowania w szafach sterowniczych i rozdzielniach.
Wytrzymałość i uniwersalność — kluczowe cechy kabla z wtykiem RJ45
Kabel Ethernet kategorii 5 (CAT5) gwarantuje wysoką wydajność transmisji danych na poziomie do 100 Mbit/s, umożliwiając pełną dwukierunkową komunikację (full duplex). Wysoka ekranowanie o skuteczności aż 85%, oplot miedziany ocynowany oraz dodatkowe warstwy foliowe i wypełnienie rdzeniowe skutecznie zapewniają odporność na zakłócenia elektromagnetyczne, nawet w środowisku przemysłowym.
Odporność na warunki przemysłowe – bezpieczeństwo i trwałość
- Obudowa i płaszcz kabla wykonane z wysokiej jakości tworzywa PUR – materiał ten zapewnia bardzo dobrą odporność chemiczną oraz na oleje, a także podwyższoną wytrzymałość mechaniczną.
- Klasa szczelności IP20 – chroni przed pyłem oraz dostępem ciał obcych.
- Temperatura pracy kabla wynosi od -40°C do 80°C (dla instalacji stałych) oraz od -30°C do 70°C (dla połączeń ruchomych), co pozwala na zastosowanie produktu w ekstremalnych warunkach środowiskowych.
- Testy odporności na oleje, paliwa i płomień zgodne z normami (IEC, UL oraz DIN EN) predysponują kabel do instalacji w sektorze przemysłowym, motoryzacyjnym i automatyki.
Typowe zastosowania – praktyczne wykorzystanie złącza RJ45 90°
- Instalacje automatyki przemysłowej oraz linie produkcyjne
- Połączenia urządzeń Ethernet oraz sieci przemysłowych w szafach sterowniczych
- Montaż w trudno dostępnych przestrzeniach dzięki wygiętej końcówce 90°
- Szybkie i bezpieczne połączenia czujników, kamer, sterowników PLC oraz paneli operatorskich
- Przewody do pracy w środowisku narażonym na działanie olejów, smarów, pyłów czy ekstremalnych temperatur
Budowa, długość i certyfikaty – szczegóły konstrukcyjne
Długość kabla wynosi 0,3 m (inne długości dostępne na życzenie). Przewód zakończony jest z jednej strony wysokiej jakości wtykiem RJ45, a z drugiej strony wolnymi końcami, co umożliwia szerokie możliwości podłączenia.
Kabel czterożyłowy (biały, żółty, niebieski, pomarańczowy) z izolacją PE oraz płaszczem PUR.
Produkt spełnia wymagania norm UN/ECE R118 oraz posiada certyfikat cURus, co gwarantuje bezpieczeństwo i zgodność z rygorystycznymi międzynarodowymi standardami elektrycznymi i przemysłowymi.
Główne zalety i cechy wyróżniające
- Kątowa końcówka RJ45 (90°) – łatwiejszy montaż w szafach i na panelach
- Wysoka odporność mechaniczna i chemiczna
- Szybka transmisja danych do 100 MBit/s (Ethernet CAT5)
- Elastyczność instalacji oraz długi czas bezawaryjnej pracy
- Bezhalogenowy, bezołowiowy, przyjazny środowisku materiał
Miernik RJ45 90° z przyłączem kablowym to profesjonalne rozwiązanie dla wymagających użytkowników z zakresu automatyki, robotyki i przemysłu, którzy oczekują niezawodnej i trwałej infrastruktury okablowania sieciowego.
