Męski prosty
RJ45
8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Produkt spełnia wymagania wg UN/ECE R118
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 1000 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

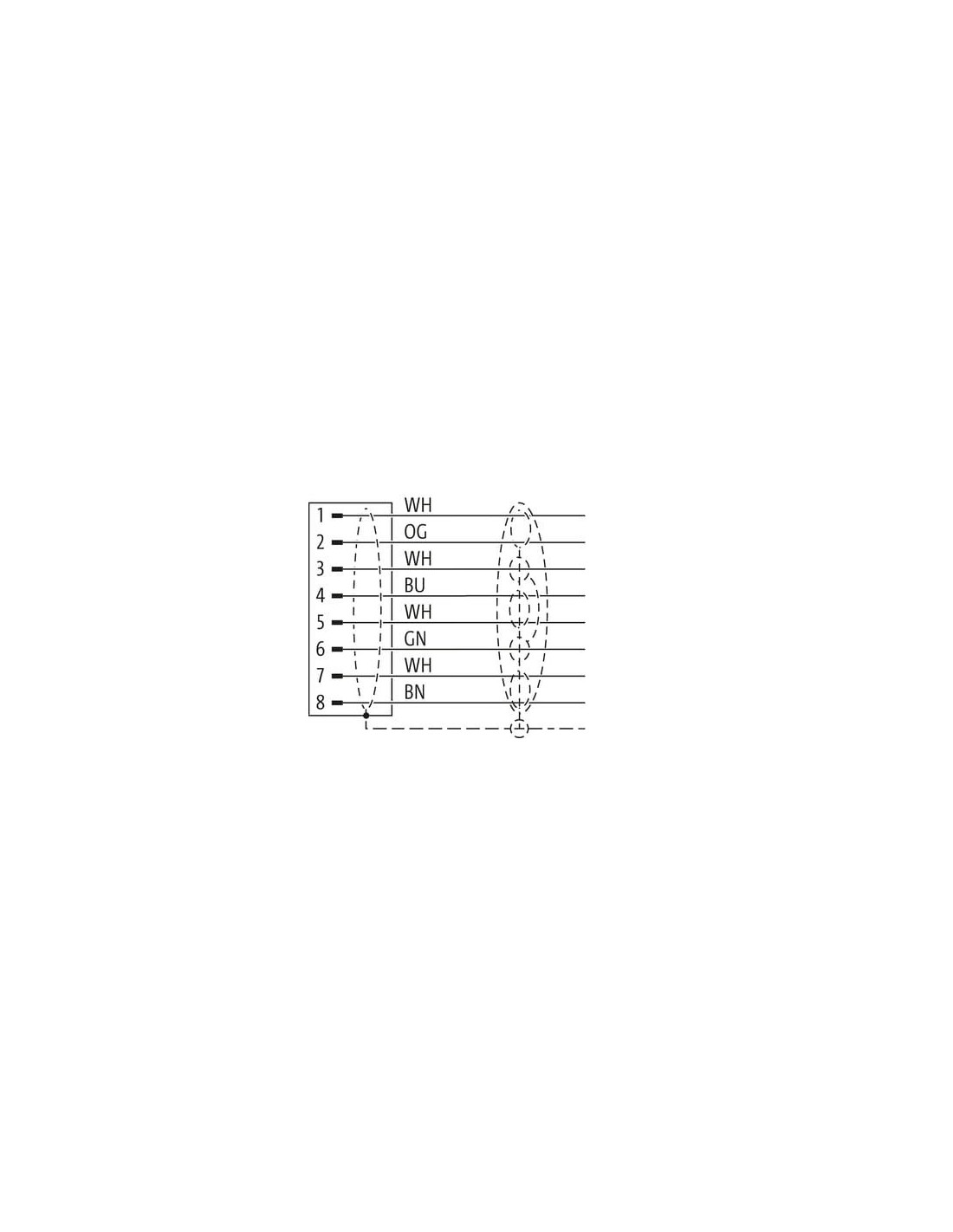

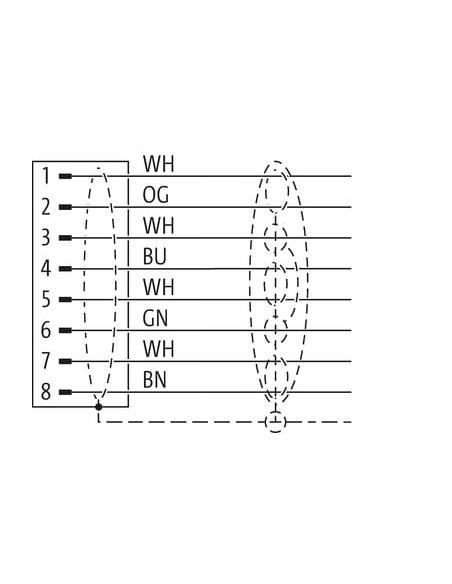

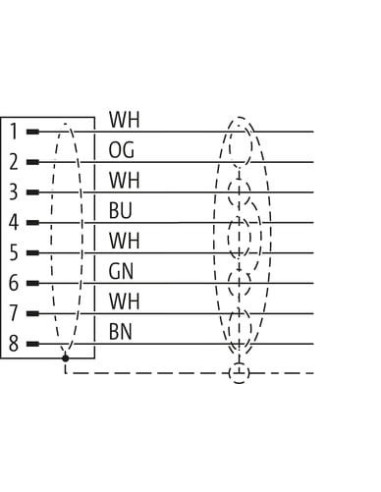

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

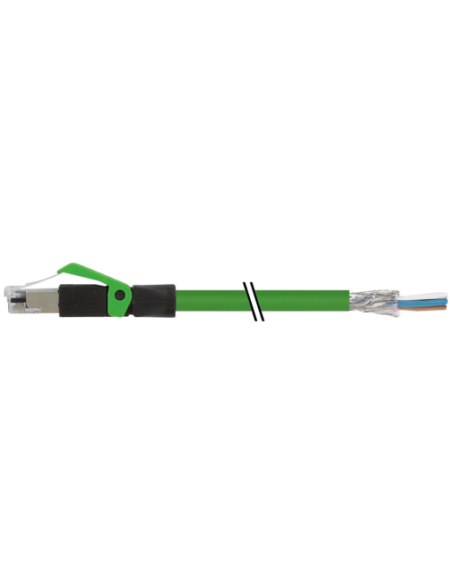

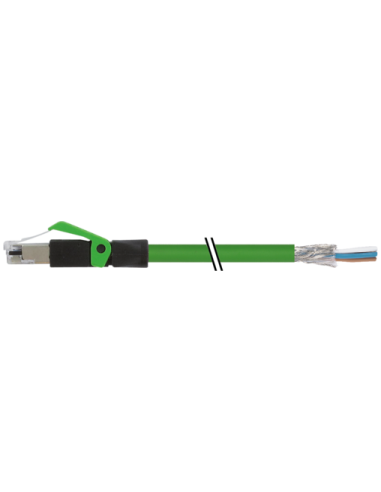

Przemysłowy przewód RJ45 męski Gigabit 10 m – ekranowany, PUR
RJ45 męski 0° na kabel Gigabit o długości 10 metrów to wysokiej jakości przewód przeznaczony do wymagających instalacji sieciowych, w których kluczowe są niezawodność połączenia, wysoka prędkość transmisji oraz odporność na czynniki zewnętrzne. Rozwiązanie to znajduje zastosowanie zarówno w przemyśle, jak i w nowoczesnych instalacjach automatyki budynkowej oraz w aplikacjach wymagających przesyłu danych do 1 Gbit/s.
Typowe zastosowania – połączenia sieciowe w wymagających środowiskach
Kabel RJ45 sprawdza się doskonale w instalacjach przemysłowych, szafach sterowniczych, liniach produkcyjnych oraz systemach automatyki, a także w sieciach komputerowych o podwyższonych wymaganiach dotyczących odporności mechanicznej i chemicznej. Dzięki zastosowanej otulinie PUR przewód jest odporny na ścieranie oraz działanie smarów, olejów i benzyny, co pozwala na jego użytkowanie w trudnych warunkach hal produkcyjnych i warsztatów.
Najważniejsze zalety przewodu RJ45 ekranowanego
- Obsługa transmisji danych do 1000 Mbit/s (Gigabit Ethernet) – umożliwia przesyłanie dużych ilości danych bez strat i zakłóceń.
- Ekranowanie za pomocą oplotu miedzianego oraz folii – zapewnia wysoką odporność na zakłócenia elektromagnetyczne, co jest niezbędne w środowisku przemysłowym.
- Wytrzymałość mechaniczna – powłoka PUR gwarantuje odporność na rozciąganie, ścieranie i uszkodzenia mechaniczne.
- Odporność na czynniki chemiczne – przewód wykazuje dobrą odporność na oleje, smary, benzynę oraz działanie płomienia (zgodność z IEC 60332-2-2, UL 1581 FT2).
- Szeroki zakres temperatur pracy – praca w zakresie od -40°C do +80°C (instalacja stała), co pozwala na zastosowanie w warunkach zewnętrznych oraz w chłodniach.
- Bezhalogenowy i bezołowiowy – zapewnia bezpieczeństwo użytkowania także w pomieszczeniach użyteczności publicznej oraz w przemyśle spożywczym.
- Zgodność z UN/ECE R118 – możliwość stosowania w pojazdach ciężarowych i aplikacjach transportowych.
- Łatwy montaż – zakończenie RJ45 ze stalową blokadą zatrzaskową oraz sygnalizacją pinów zapewnia pewne i stabilne osadzenie w gnieździe.
Budowa przewodu oraz zgodność techniczna
Przewód został wykonany w układzie 8-żyłowym zgodnie z standardem TIA/EIA-568-B. Każdy konektor RJ45 męski posiada blokadę zatrzaskową, eliminując ryzyko przypadkowego rozłączenia, co jest niezwykle istotne w instalacjach przemysłowych. Dodatkowe ekranowanie minimalizuje zakłócenia, a przewód PUR zachowuje swoje parametry mechaniczne i elektryczne nawet w warunkach intensywnej eksploatacji.
Parametry techniczne przewodu RJ45 dla zastosowań profesjonalnych
- Długość przewodu: 10 m
- Liczba pinów: 8
- Maksymalne napięcie robocze (DC): 60 V
- Maksymalny prąd na styk: 1,5 A
- Znakomite wskaźniki transmisji: 1000 MBit/s
- Wytrzymałość mechaniczna dzięki powłoce PUR i ekranowaniu
- Typ złącza: RJ45 męski, prosty (0°)
- Średnica przewodu: 6,4 mm
- Kolor izolacji: zielony, co ułatwia identyfikację w instalacji
Przewód RJ45 – idealny wybór dla zapewnienia stabilności i bezpieczeństwa sieci
Dzięki wykorzystaniu ekranowanego złącza RJ45 oraz wytrzymałego kabla PUR, przewód zapewnia najwyższą niezawodność i ochronę transmisji sygnału w wymagających aplikacjach przemysłowych, teleinformatycznych oraz automatyce. To uniwersalne rozwiązanie sprawdzi się tam, gdzie niezbędna jest zarówno jakość, jak i trwałość połączeń sieciowych.
