DeviceNet, CANopen
Żeński proste
M12, 5-piny
Kodowanie A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

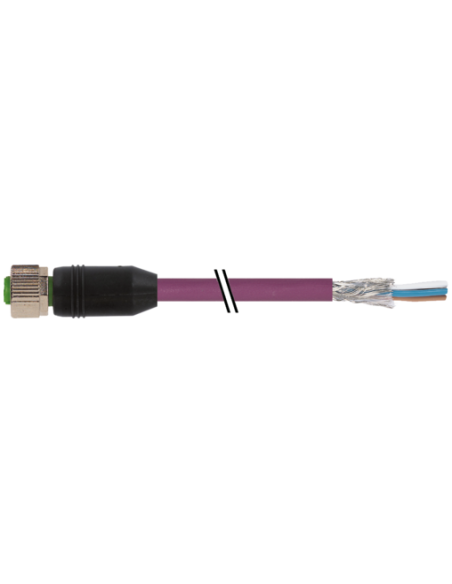

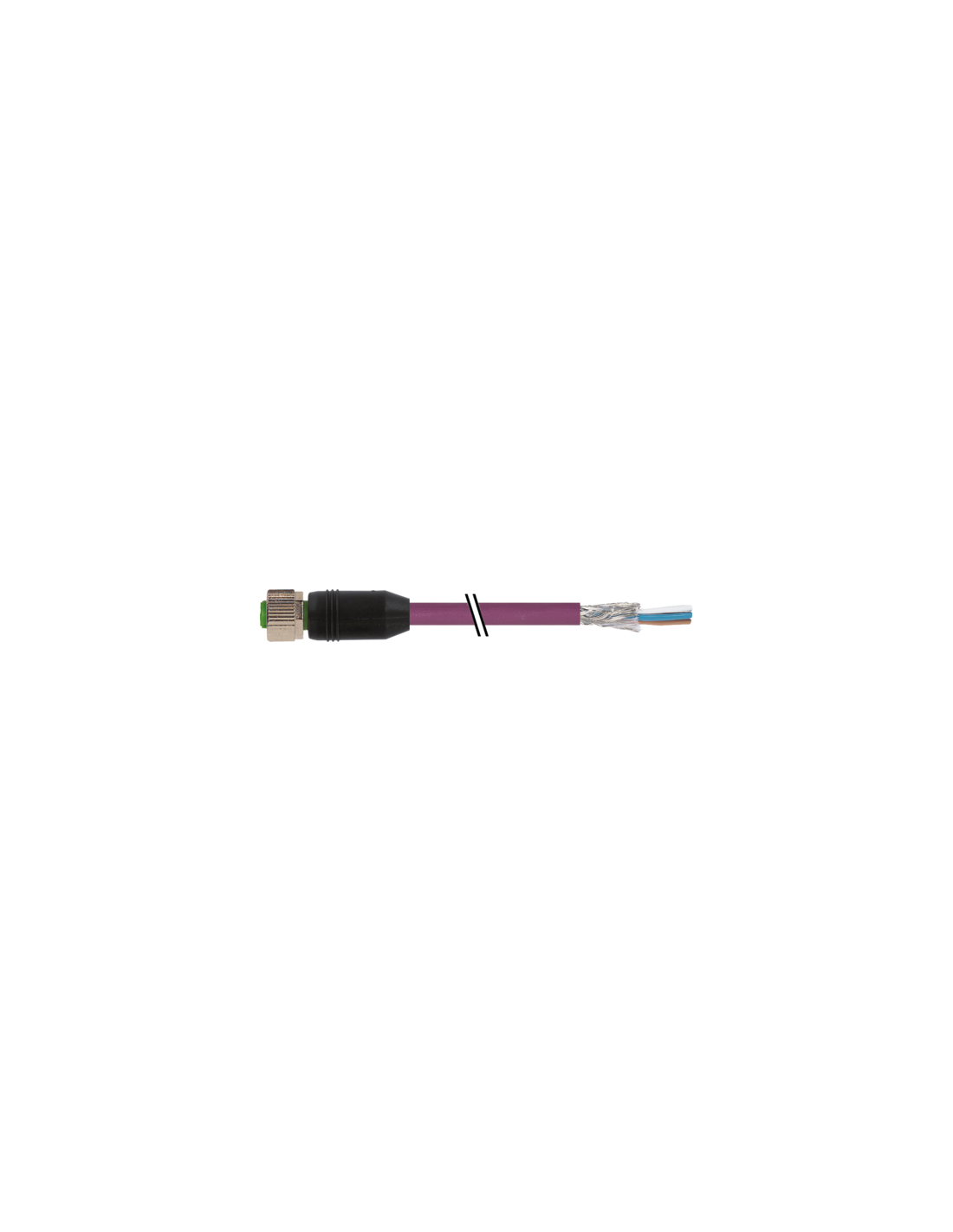

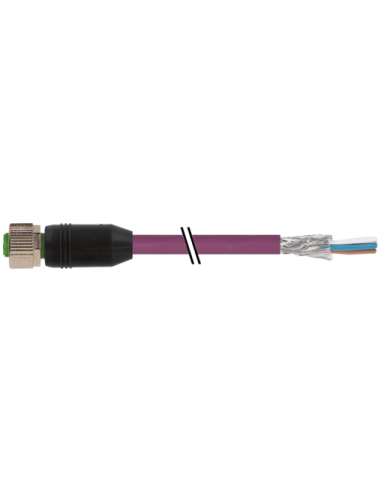

Konektor M12 żeński prosty z wolnym kablem 7000-13225-8030750 – niezawodne połączenie dla automatyki i przemysłu
Konektor M12 żeński, prosty z wolnym kablem o długości 7,5 m to zaawansowane rozwiązanie dedykowane wymagającym aplikacjom przemysłowym. Produkt spełnia rygorystyczne normy jakościowe i elektryczne, zapewniając trwałość oraz niezawodność połączeń sygnałowych i zasilających.
Zastosowania konektora M12 żeńskiego prostego z wolnym kablem
Konektor M12 5-pinowy jest szeroko stosowany w systemach automatyki przemysłowej, maszynach, liniach produkcyjnych oraz w instalacjach z protokołami DeviceNet i CANopen. Dzięki wysokiej odporności chemicznej oraz wytrzymałości mechanicznej znajduje zastosowanie w trudnych warunkach środowiskowych, w tym w miejscach narażonych na działanie olejów i innych agresywnych mediów.
- Przemysł motoryzacyjny
- Systemy transportowe i technologiczne
- Linie montażowe
- Automatyka procesowa
- Integracja w szafach sterowniczych
- Sensoryka i urządzenia wykonawcze
Najważniejsze cechy i zalety konektora M12 5-pinowego
Wytrzymała konstrukcja – obudowa wykonana z wysokiej jakości tworzywa PUR zapewnia doskonałą odporność na czynniki chemiczne, ścieranie oraz oleje.
Wysoka ochrona IP65, IP66K, IP67 – bezpieczeństwo użytkowania nawet w wymagających warunkach przemysłowych.
Pewność połączenia – konektor umożliwia szybki i łatwy montaż typu „włożone, przykręcone”, gwarantując trwałe oraz stabilne połączenie.
Kompatybilność ze standardem M12 – szerokie zastosowanie oraz łatwość integracji z istniejącymi systemami.
Elastyczność instalacji – kabel o długości 7,5 m umożliwia wygodne rozprowadzenie sygnałów i zasilania nawet w rozbudowanych instalacjach.
Budowa i jakość wykonania – szczegóły techniczne
Materiał powłoki: PUR odporny na promieniowanie UV, płomienie, bezhalogenowy, bezołowiowy oraz wolny od FCKW.
Ekranowanie kabla: wysoki poziom ochrony EMC dzięki oplotowi miedzianemu ocynowanemu (pokrycie 65%).
Kolorystyka przewodów: wyraźnie rozróżnialne kolory (biały, niebieski, czarny, czerwony), co ułatwia montaż oraz diagnostykę.
Maksymalne napięcie robocze: do 60V (styk), napięcie znamionowe kabla do 300V.
Zakres temperatur pracy: od -40°C do +80°C (kabel stały), od -25°C do +85°C (wtyk).
Podłączenie i montaż prostego konektora M12 żeńskiego
Produkt wyposażony w wolny koniec kabla pozwala na indywidualne dopasowanie długości i sposobu podłączenia do dedykowanej aplikacji. Odpowiednie kodowanie zapobiega błędnemu połączeniu. Oferowany konektor umożliwia szybki montaż z wykorzystaniem standardowych narzędzi, a dodatkowa ochrona mechaniczna, np. za pomocą opasek zaciskowych, zwiększa bezpieczeństwo instalacji.
Bezpieczeństwo i certyfikaty
Spełnienie międzynarodowych norm (DIN EN 61076-2-101, UL, IEC) oraz uzyskane certyfikaty cURus świadczą o wysokim poziomie bezpieczeństwa i jakości. Konektor cechuje się odpornością na płomień, oleje i benzyny, co zabezpiecza przed ryzykiem uszkodzeń w trudnych warunkach pracy.
Konektor M12 – uniwersalne i pewne rozwiązanie dla automatyki
Konektor M12 żeński, prosty z wolnym kablem to element niezbędny w każdej instalacji przemysłowej wymagającej wysokiej niezawodności transmisji danych oraz zasilania. Jego przemyślana konstrukcja oraz możliwość dopasowania do różnych zastosowań sprawiają, że jest to uniwersalny wybór zarówno dla nowych, jak i modernizowanych linii technologicznych.
