Customized printing and packaging
Męski prosty – żeński 90°

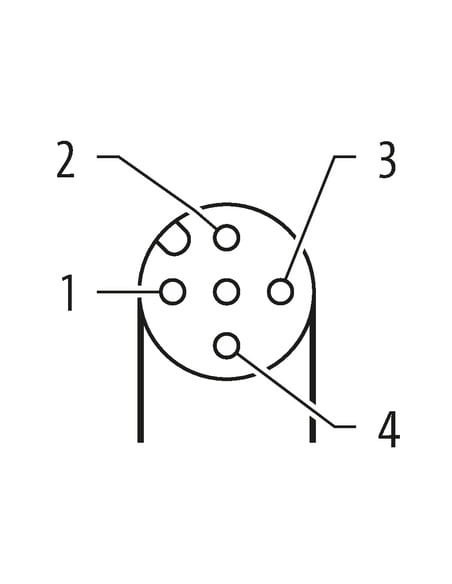

M12 – M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 męskie 0° / M12 żeńskie 90° 4-pinowe – profesjonalne połączenie przemysłowe
Złącze M12 męskie 0° / M12 żeńskie 90° to niezawodne rozwiązanie do tworzenia połączeń elektrycznych w wymagających warunkach przemysłowych. Produkt o kodzie 7356-40121-6540500 zapewnia wysoką trwałość oraz bezpieczeństwo transmisji sygnału i zasilania. Dzięki precyzyjnej konstrukcji oraz materiałom odpornym na uszkodzenia, przewód ten doskonale sprawdzi się w aplikacjach automatyki przemysłowej oraz systemach wymagających pewnych i szczelnych połączeń.
Zalety złącza M12 do automatyki i przemysłu
- Wysoka odporność mechaniczna – zastosowany odlew cynkowy oraz tworzywo sztuczne są odporne na odpryski spawalnicze, chemikalia i oleje.
- Solidna konstrukcja – połączenia przykręcane i włożone gwarantują trwałość montażu oraz odporność na drgania i wstrząsy.
- Stopień ochrony – wysoki poziom ochrony mechanicznej umożliwia pracę w trudnych warunkach środowiskowych.
- Certyfikaty – potwierdzona jakość i bezpieczeństwo użytkowania przez uznane międzynarodowe atesty (m.in. cURus).
Typowe zastosowanie przewodu M12 męski/żeński
Kabel M12 4-pinowy jest najczęściej stosowany w:
- Sensoryce i automatyce przemysłowej – podłączanie czujników, siłowników i przekaźników w liniach produkcyjnych.
- Robotyce – łączenie elementów systemów sterowania i napędów.
- Maszynach CNC oraz systemach transportowych – przesył sygnałów sterujących i zasilania.
- Aplikacjach o wysokich wymaganiach IP oraz odporności chemicznej.
Budowa i kompatybilność złącza – kluczowe cechy M12
Męskie złącze proste oraz żeńskie złącze kątowe 90°, oba w standardzie M12, zapewniają wygodę w instalacji, nawet przy ograniczonej przestrzeni. Czteropinowa konstrukcja umożliwia przesyłanie sygnałów lub zasilania w urządzeniach automatyki zgodnie z szeroko stosowanymi normami w przemyśle.
Pozłacane styki gwarantują doskonały kontakt elektryczny i długą żywotność, nawet przy częstym podłączaniu i rozłączaniu.
Kabel PUR 4x0,34mm² – wytrzymały i odporny
- Długość przewodu: 5 m – gotowy do natychmiastowego użycia w większości instalacji.
- Izolacja PUR – odporna na ścieranie, promieniowanie UV (DIN EN ISO 4892-2 A) oraz działanie chemikaliów i oleju.
- Odporność na płomień potwierdzona przez liczne normy UL i IEC.
- Odpowiedni do pracy w zakresie temperatur od -40°C do 90°C (długotrwale do 80°C w ruchu).
Charakterystyka użytkowa oraz montażowa
- Łatwy montaż przy pomocy klucza 13 mm – szybkie i solidne połączenie.
- Wyposażony w opaskę kodującą – zabezpiecza przed błędnym podłączeniem.
- Niski promień gięcia: idealny do instalacji mobilnych i w prowadnikach kablowych (C-track).
Złącze przeznaczone jest do instalacji, w których liczy się niezawodność transmisji w wymagającym środowisku. Sprawdza się zarówno w nowych aplikacjach, jak i jako zamiennik w istniejących systemach z gniazdami i wtykami M12.
