Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | żółty, niebieski, pomarańcz, biały |
General data | Cable
| Identyfikacja przewodu | 800 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | żółty, niebieski, pomarańcz, biały |
Mechanical data | Cable
| Cable weigth | 73,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,53 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

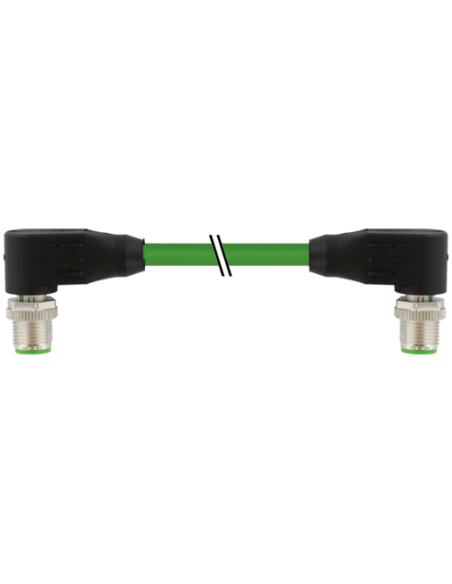

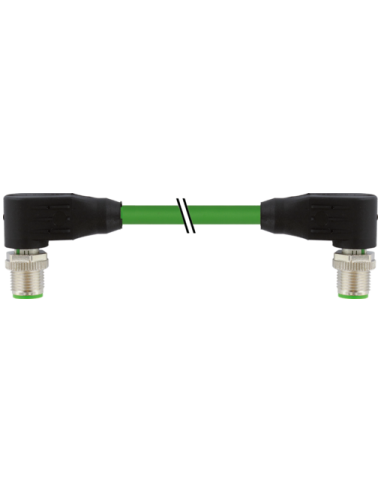

Złącze M12 męskie 90° / M12 męskie 90° Ethernet – Profesjonalny przewód do sieci przemysłowych
Złącze M12 męskie 90° / M12 męskie 90° Ethernet o długości 5 m (kod produktu: 7000-44561-8000500) to specjalistyczny przewód do zastosowań przemysłowych, wykorzystujący standard Ethernet CAT5. Konstrukcja z dwoma kątowymi złączami męskimi M12, kodowaniem D oraz czteropinową budową zapewnia stabilne połączenia w wymagających środowiskach automatyki.
Kabel Ethernet M12 do wymagających aplikacji przemysłowych
Przewód Ethernet M12 został zaprojektowany z myślą o niezawodności transmisji danych w systemach automatyki, maszynach produkcyjnych, instalacjach robotycznych oraz sieciach przemysłowych. Dzięki zastosowaniu ekranowanego kabla z powłoką PUR oraz PVC, przewód charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne, czynniki chemiczne oraz oleje.
Kluczowe zalety złącza M12 męskiego 90° Ethernet
- Odporność na trudne warunki przemysłowe – klasa szczelności IP65, IP66K, IP67 gwarantuje niezawodność w miejscach narażonych na kurz, wilgoć oraz drgania.
- Stabilność transmisji danych – obsługa prędkości do 100 Mbit/s oraz ekranowanie przewodu pozwalają na niezawodne połączenia w sieciach przemysłowych.
- Trwałe wykonanie – wysokiej jakości materiały, niklowana powłoka blokady, cynkowy odlew ciśnieniowy oraz przewód bezhalogenowy i bezołowiowy.
- Elastyczność montażu – kątowe złącza umożliwiają instalację nawet w miejscach o ograniczonej przestrzeni.
- Bezpieczeństwo użytkowania – przewód spełnia wymagania międzynarodowych norm, m.in. DIN EN 61076-2-101 oraz ISO/IEC 11801, a także posiada odporność na płomień oraz wiele czynników chemicznych.
Typowe zastosowania przewodu M12 Ethernet CAT5
Złącze M12 męskie 90° / M12 męskie 90° Ethernet znajduje zastosowanie w:
- Sieciach Ethernet w przemyśle
- Systemach automatyki i robotyki
- Maszynach przemysłowych
- Infrastrukturze transportowej
- Instalacjach sterowania i monitoringu
Właściwości produktu – z myślą o bezpieczeństwie i trwałości
Kabel umożliwia bezproblemową transmisję danych w trudnych warunkach przemysłowych oraz długą, bezawaryjną pracę. Oplot miedziany ocynkowany i folia zapewniają 85% skuteczności ekranowania. Zastosowane tworzywa sztuczne wyróżniają się wysoką odpornością na płomienie, benzynę i oleje. Przemyślana budowa złącza oraz właściwy dobór materiałów eliminują ryzyko przerwania transmisji, nawet przy intensywnym użytkowaniu.
Dlaczego warto wybrać przewód Ethernetowy M12 kątowy?
Wybierając profesjonalny przewód M12 kątowy do transmisji danych Ethernet, inwestuje się w niezawodność infrastruktury sieciowej nawet w najbardziej wymagających środowiskach przemysłowych. Ten typ połączenia minimalizuje ryzyko przerw, zapewnia długą żywotność oraz przyczynia się do wydajnej pracy urządzeń automatyki i maszyn.
Polecamy także inne produkty z kategorii: Transmisja danych »
