Ethernet CAT5
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Męski 90° – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
8-piny częściowo wykorzystany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | RJ45 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Złącze Ethernet M12 męskie 90° / RJ45, 0°, 10m – profesjonalne połączenie przemysłowe
Złącze M12 męskie 90° / RJ45, 0° to dedykowane rozwiązanie do profesjonalnych i przemysłowych instalacji Ethernet, gdzie niezawodność połączenia oraz odporność mechaniczna są kluczowe. Dzięki kodowaniu D, standardowi CAT5 oraz ekranowaniu przewodu, produkt gwarantuje stabilną transmisję sygnału oraz wysoką ochronę przed zakłóceniami elektromagnetycznymi w nawet najbardziej wymagających środowiskach.
Wytrzymałość i bezpieczeństwo – idealne do automatyki przemysłowej
Obudowa złącza wykonana z tworzywa PUR zapewnia doskonałą odporność chemiczną oraz na oleje, a także spełnia wymagania klasy szczelności IP67 (M12) oraz IP20 (RJ45). To rozwiązanie idealne do zastosowań w automatyce przemysłowej, liniach produkcyjnych, szafach sterowniczych oraz systemach transportowych, gdzie wymagana jest ochrona przed kurzem, wilgocią czy wibracjami.
Najważniejsze cechy i możliwości zastosowania złącza M12 / RJ45
- Wysoka jakość transmisji danych – zgodność z CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1), prędkość do 100 MBit/s, obsługa transmisji full duplex
- Odpowiednie do trudnych warunków – odporność na substancje chemiczne, oleje, benzynę, płomień (zgodność z UL 1581, IEC 60332-2-2), szeroki zakres temperatur pracy (od -40°C do 85°C w zależności od segmentu instalacji)
- Długość kabla 10m – pozwala na elastyczne dopasowanie do infrastruktury przemysłowej
- Ekranowany przewód – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, dzięki oplotowi z ocynowanej miedzi (pokrycie 85%) oraz dodatkowej folii
- Wytrzymałość mechaniczna – wytrzymała blokada z niklowanej, cynkowanej obudowy, odporna na wstrząsy i drgania
- Zaawansowana konstrukcja umożliwia łatwy montaż i demontaż dzięki precyzyjnym wymiarom złącza (M12 x 1), momentowi dokręcenia 0,6 Nm oraz zabezpieczeniu przeciwwstrząsowemu
- Bezhalogenowy, bezkadmowy, bezołowiowy kabel – bezpieczeństwo użytkowania również w obiektach o podwyższonych wymaganiach ppoż.
Zastosowanie przewodu Ethernet M12 / RJ45
Przewód znajduje zastosowanie w szeroko pojętej branży automatyki, w tym:
- Integracja czujników i systemów sterowania z sieciami Ethernet
- Połączenia paneli operatorskich, komputerów przemysłowych, routerów i switchów w środowiskach narażonych na wpływ niekorzystnych czynników
- Transmisja danych w systemach monitoringu i pomiarowych
- Budowa instalacji IoT oraz Przemysłowego Internetu Rzeczy w fabrykach przyszłości
Parametry kabli i budowa przewodu
Przewód o długości 10 m składa się z czterech żył miedzianych (kolory: biały, żółty, niebieski, pomarańczowy), przekrój 22 AWG, z izolacją PE oraz zewnętrznym płaszczem PUR w kolorze zielonym. Izolacja i płaszcz wewnętrzny spełniają najwyższe wymagania odpornościowe i mechaniczne – gwarancja trwałości nawet przy częstym zginaniu. Promienie gięcia zaprojektowane są pod kątem zastosowań stałych i ruchomych (od 6x do 12x średnicy zewnętrznej kabla).

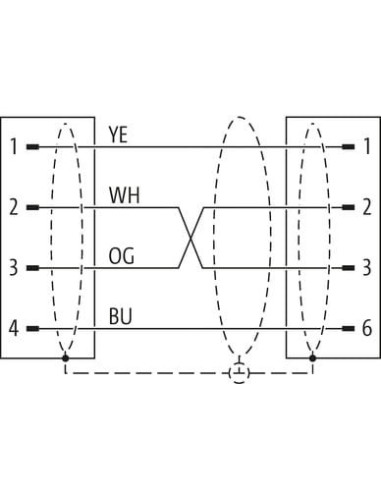

Podłączenie i kompatybilność – schematy i rysunki techniczne
Produkt wyposażony jest w złącze M12 męskie (90°, kodowanie D) oraz RJ45 (prosty, 4-piny), co zapewnia łatwą integrację z większością urządzeń automatyki przemysłowej. Schematy połączeń oraz rysunki wymiarowe pozwalają w prosty sposób zaplanować instalację i poprawność montażu.
Rozwiązanie dedykowane wymagającym użytkownikom, oczekującym stabilności, trwałości i niezawodności w aplikacjach sieciowych opartych na Ethernet przemysłowym.
