Ethernet CAT6A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Męski prosty – męski prosty
M12 – RJ45, 8-piny
Kodowanie X
bez koszulek kablowych
ekranowany
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |

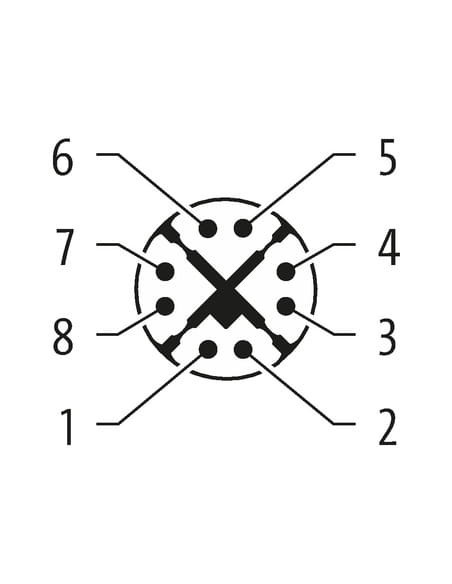

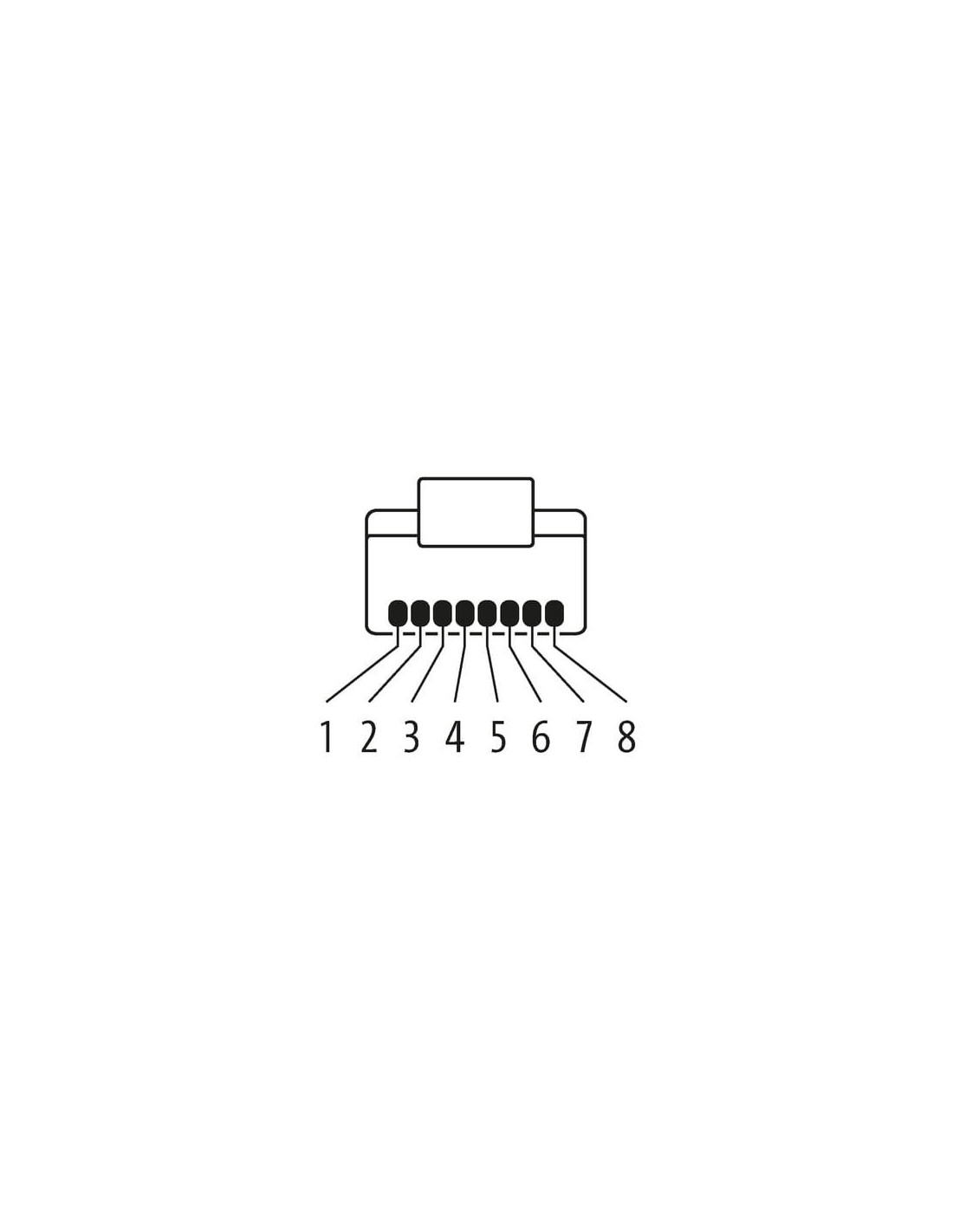

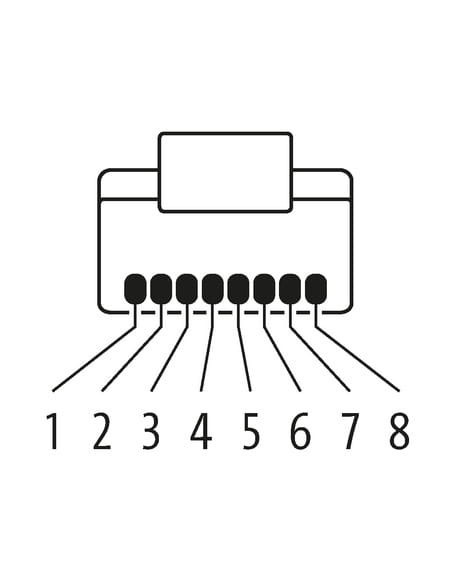

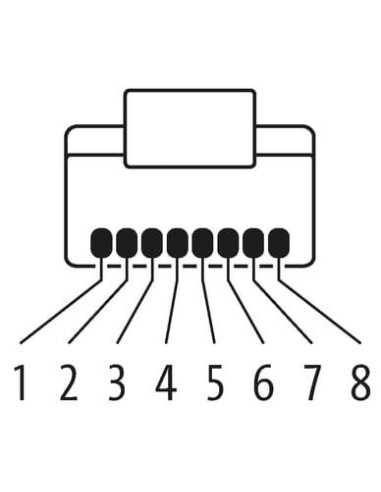

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor obudowy | czarny |
| Kolor uchwytu stykowego | zielony |
| Materiał blokady śruby | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

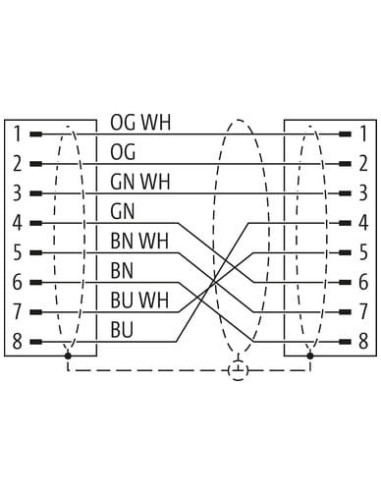

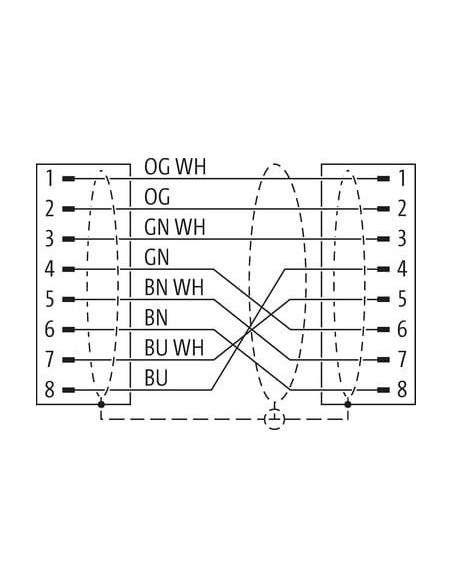

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

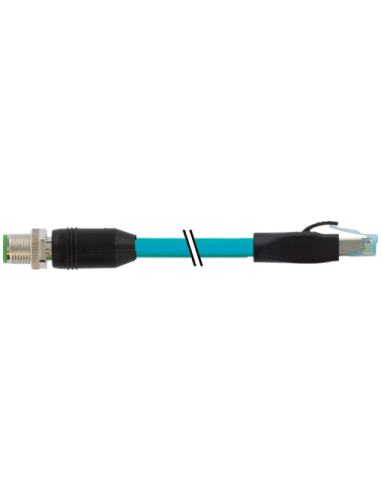

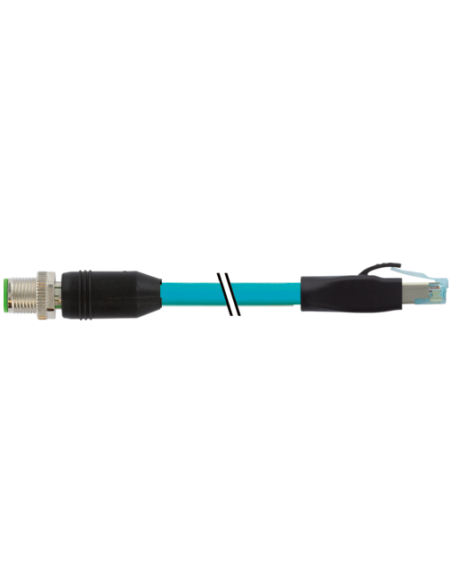

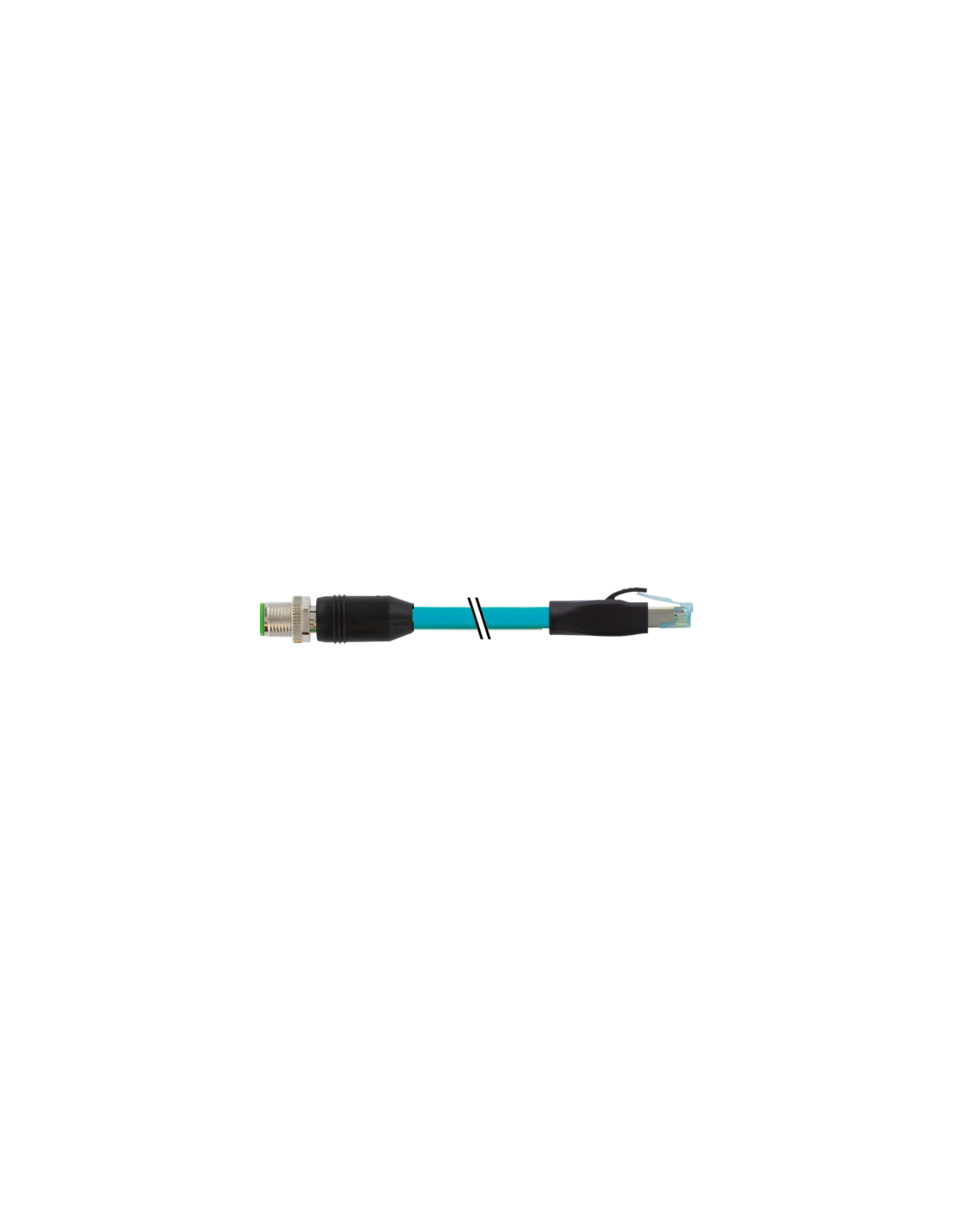

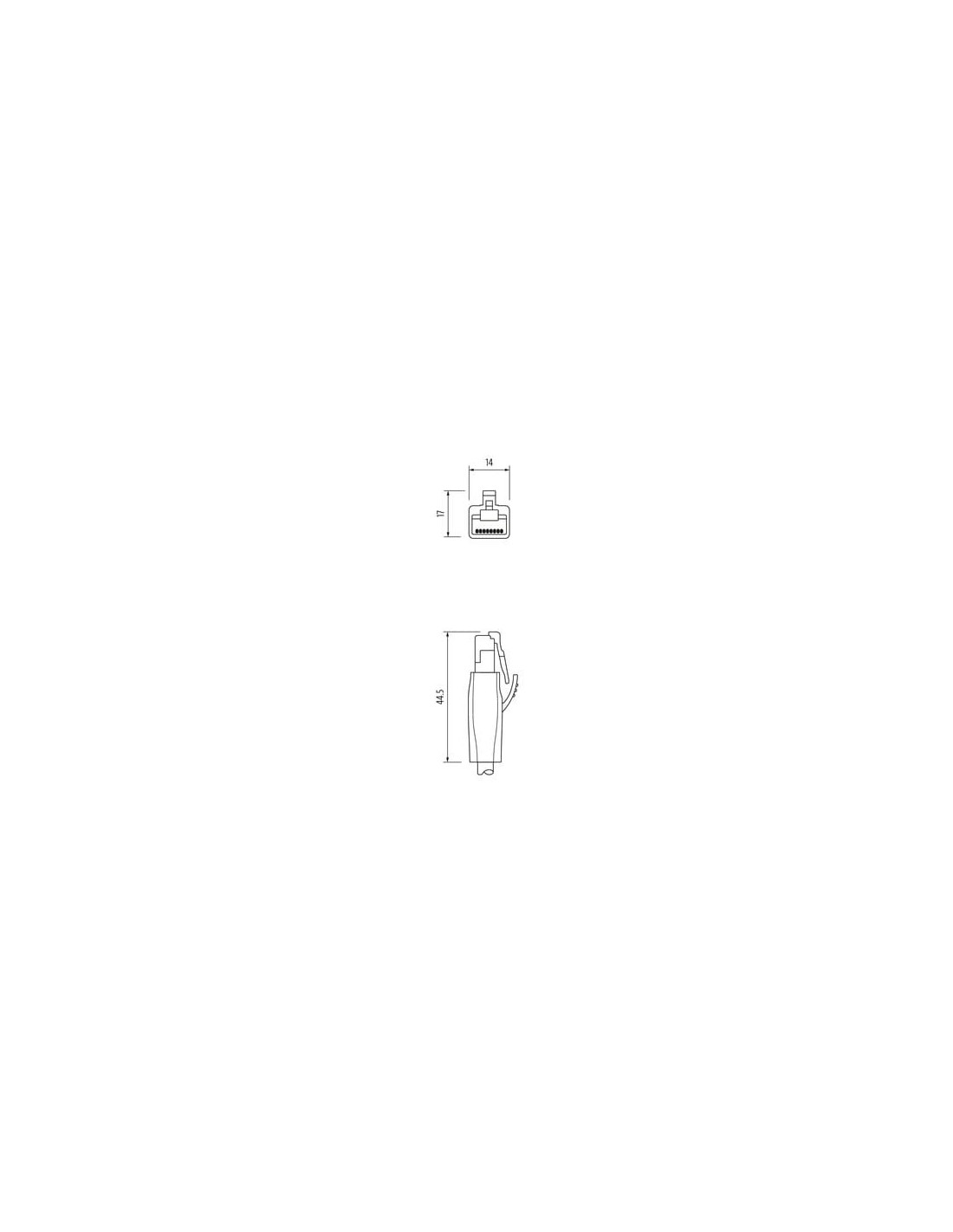

Złącze M12 X-code do RJ45 – Kabel Gigabitowy Ethernet CAT6A 2m (7700-51101-S4X0200)
Złącze męskie M12 X-code do złącza męskiego RJ45 o długości 2 metrów to profesjonalny przewód dedykowany do przemysłowych sieci Gigabit Ethernet. Produkt zapewnia wydajną transmisję danych na poziomie do 10 Gb/s, spełniając wysokie wymagania branży automatyki, robotyki oraz infrastruktury sieciowej w trudnych warunkach środowiskowych.
Kabel Ethernet przemysłowy M12 X-code – RJ45: funkcjonalność i niezawodność
Dzięki zastosowaniu złącza M12 X-code oraz ekranowanego wtyku RJ45 przewód gwarantuje stabilne połączenie oraz wysoką odporność na zakłócenia elektromagnetyczne, co pozwala na bezpieczną i niezawodną transmisję danych nawet w środowiskach silnie narażonych na zakłócenia.
- Kategoria kabla: CAT6A – zgodność ze standardami ISO/IEC 11801:2002 oraz EN 50173-1
- Kodowanie X (8-pin) – umożliwia obsługę najwyższych prędkości transmisji
- Ekranowanie – ochrona przed wpływem zakłóceń zewnętrznych
- Wysoka klasa szczelności M12: IP66K/IP67 – ochrona przed wodą, kurzem i zanieczyszczeniami przemysłowymi
- Wytrzymałość mechaniczna: odporność na wibracje, skręcanie i zginanie
- Materiał obudowy: wysoce odporny na chemikalia i oleje
- Przewód zewnętrzny: TPE, wolny od ołowiu i FCKW, zoptymalizowany do pracy zarówno w ruchu, jak i w instalacjach stałych
Zastosowania złącza M12 X-code na RJ45 w przemyśle
Kabel połączeniowy M12 X-code – RJ45 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i odporność na trudne warunki eksploatacji. Przykładowe obszary użycia to:
- Automatyka przemysłowa – połączenie urządzeń sieciowych PLC, sterowników i czujników
- Robotyka – zapewnienie stabilnej łączności w ruchomych ramionach oraz systemach transportowych
- Sieci przemysłowe i infrastruktura IT – okablowanie szaf sterowniczych, połączenia w rozdzielniach oraz instalacjach wymagających wysokiego poziomu ochrony
- Systemy monitoringu i bezpieczeństwa
- Transport i logistyka – odporność na wstrząsy i zmiany temperatur
Zalety kabla M12 X-code – RJ45 do Gigabit Ethernet
Produkt wyróżnia się łatwością montażu (złącza proste, męskie, bez koszulek kablowych), a także szerokim zakresem temperatur pracy (-25°C do +85°C dla złącza, -40°C do +80°C dla przewodu). Pozłacane styki zapewniają niezawodność kontaktu, a ekstra wytrzymały płaszcz TPE chroni przed uszkodzeniami mechanicznymi i wpływem środowiska. Oferowany kabel pozwala na pewną transmisję sygnału na dystansie do 66 m, z zachowaniem bardzo dobrych parametrów transmisyjnych i elektrycznych.
Kabel z serii 7700-51101-S4X0200 stanowi uniwersalne i pewne rozwiązanie dla systemów wymagających przesyłania dużych ilości danych w wymagających warunkach przemysłowych.
