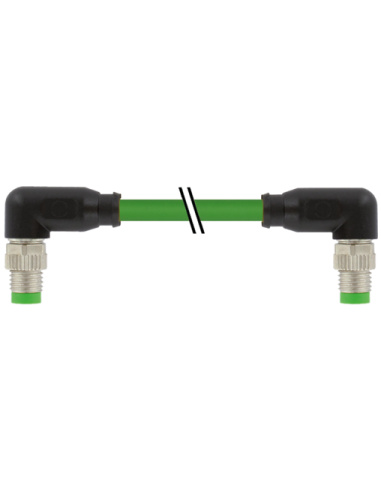

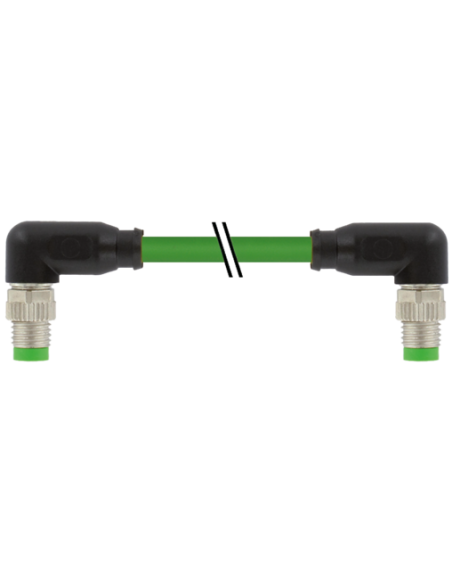

Ethernet CAT5
Męski 90° – męski 90°

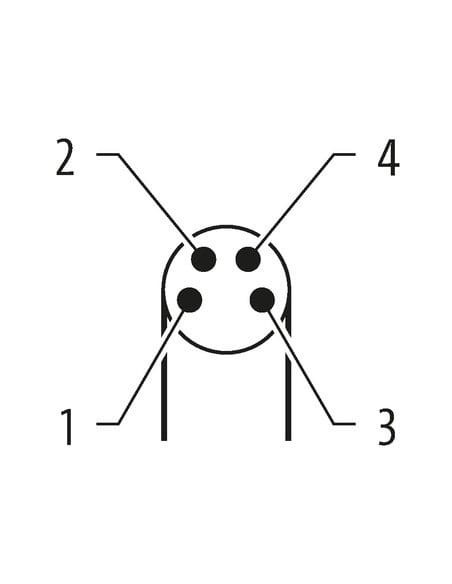

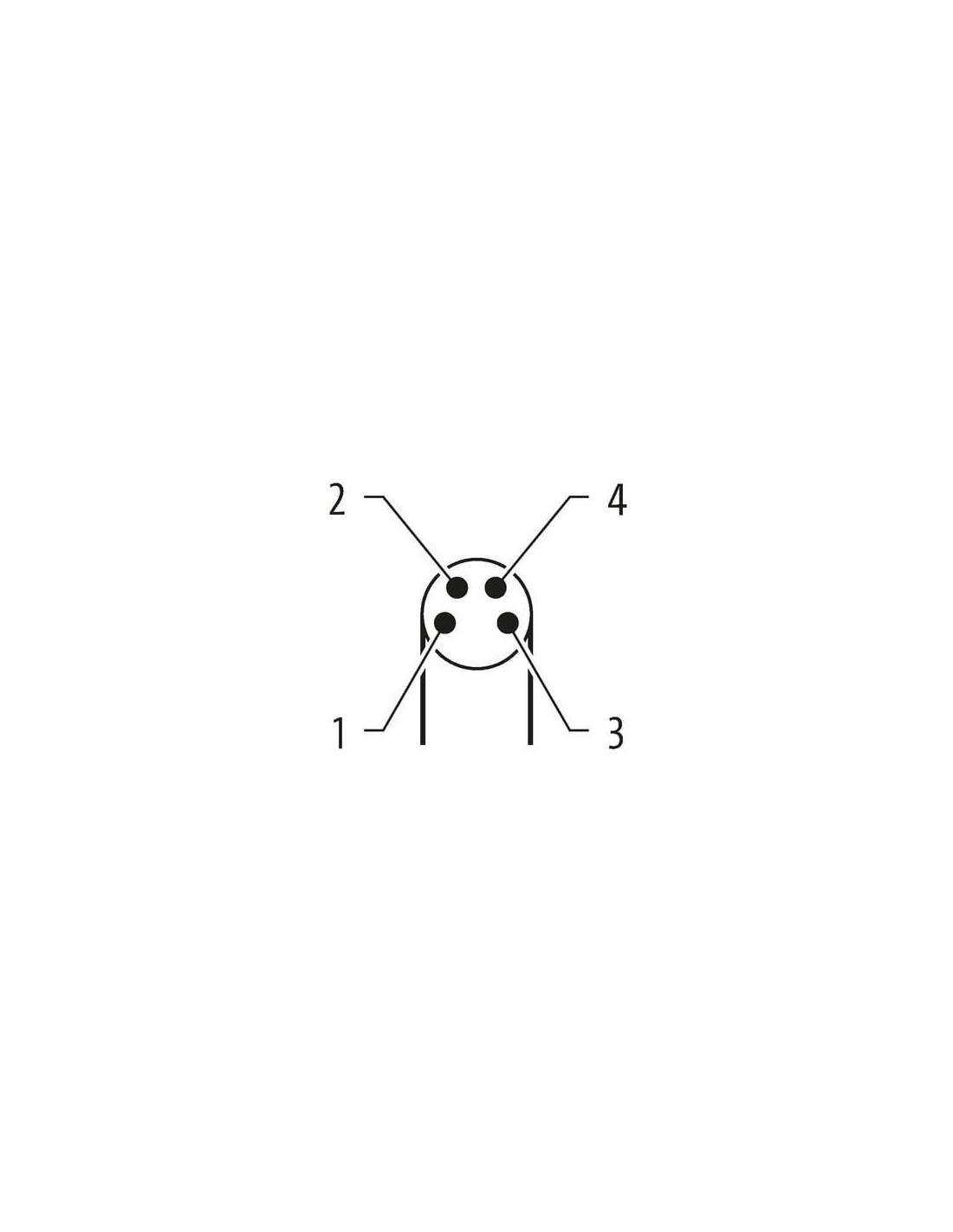

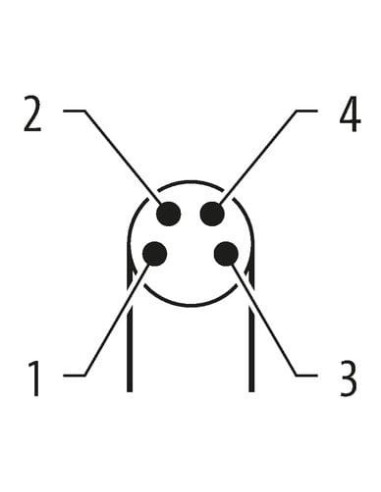

M8 – M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | With reference to CAT5, Class D (ISO/IEC 11801) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, pomarańcz, niebieski, żółty |
General data | Cable
| Identyfikacja przewodu | 791 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,04 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,7 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 51000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,7 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,7 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12,5 x Outer diameter |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3 m/s |
Złącze M8 90° żeńskie – Kabel Ethernet CAT5 ekranowany – 7000-89771-7910060
Złącze M8 żeńskie 90° to wysokiej jakości kabel Ethernet kategorii CAT5, przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, instalacjach maszyn oraz wszędzie tam, gdzie wymagane są niezawodne i ekranowane połączenia sygnałowe lub komunikacyjne. Oznaczenie produktu: 7000-89771-7910060.
Zastosowanie i możliwości wykorzystania kabla M8 90° CAT5
Kabel M8 90° CAT5 znajduje zastosowanie w systemach komunikacji przemysłowej, czujnikach, siłownikach, a także w połączeniach urządzeń automatyki i sieci Ethernet w trudnych warunkach środowiskowych. Dzięki wysokiej klasie szczelności IP67, kabel jest odporny na działanie wody i pyłu, sprawdzając się w sytuacjach, w których wymagana jest niezawodność i trwałość połączeń.
- Kątowe złącza M8 90° pozwalają na instalację w miejscach o ograniczonej przestrzeni.
- Ekranowanie chroni transmisję sygnału przed zakłóceniami elektromagnetycznymi.
- Dedykowany do zastosowań przemysłowych w automatyce, robotyce, produkcji oraz logistyce.
- Wytrzymała osłona PUR – odporność na oleje, chemikalia i ścieranie.
- 4-piny, pełna kompatybilność z czujnikami, wyjściami oraz urządzeniami wymagającymi połączeń Ethernet.
- Kabel o długości 0,6 m idealny do połączeń krótkodystansowych w szafach sterowniczych i maszynach.
Główne cechy techniczne i zalety złącza M8 90° żeńskiego
Kabel wyróżnia się doskonałymi parametrami transmisji zgodnymi z normą CAT5 (ISO/IEC 11801, Class D). Dzięki zastosowaniu miedzi ocynowanej oraz zaawansowanego ekranowania (oplot miedziany, ocynowany, 85% pokrycia), zapewniona jest wysoka jakość sygnału oraz odporność na zakłócenia. Produkt cechuje się także wytrzymałością mechaniczną i odpornością na trudne warunki środowiskowe:
- Odporność temperaturowa: praca w zakresie od -25°C do 85°C (kabel: do -40°C w warunkach stałych).
- Klasa szczelności IP67 gwarantująca ochronę przed pyłem i wodą.
- Wytrzymałość na oleje i chemikalia – idealne rozwiązanie dla środowisk przemysłowych.
- Solidne złącza z powłoką niklowaną oraz odporne na korozję obudowy.
- Kodowanie A – standard przemysłowy zapewniający kompatybilność.
Typowe zastosowania przewodu M8 90° żeńskiego
Przewody M8 CAT5 90° są wykorzystywane w systemach automatyki, maszynach produkcyjnych, zrobotyzowanych liniach technologicznych, systemach transportu wewnętrznego oraz wszędzie tam, gdzie wymagane są stabilne, szybkie i odporne na zakłócenia połączenia sieciowe lub sygnałowe na krótkich dystansach.
Najważniejsze atuty kabla ekranowanego M8 90°
- Bezpieczeństwo elektryczne – praca przy napięciu do 60V DC i 4A na styk.
- Stabilność sygnału – niska rezystancja i wysoka jakość ekranowania.
- Trwałość materiałów – brak halogenów, ołowiu i związków FCKW w izolacji i płaszczu.
- Uniwersalny kod kolorów żył: biały, pomarańczowy, niebieski, żółty.
- Szybki i pewny montaż dzięki konstrukcji przewodu i precyzyjnemu wykonaniu złącz.
Złącze M8 żeńskie 90°, kod A, ekranowane, długość 0,6 m, to niezawodne rozwiązanie wymagające wysokiej odporności na czynniki zewnętrzne, stabilność transmisji oraz kompatybilność z przemysłowymi normami połączeń automatyki.
