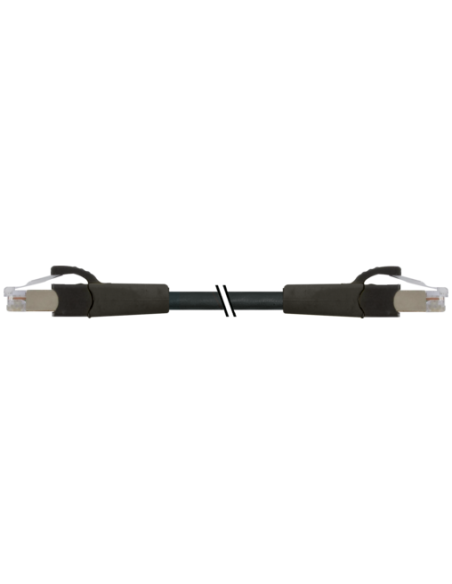

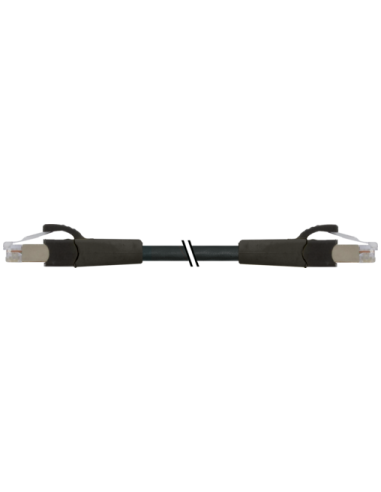

Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 380 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Przewód patchcord Ethernet RJ45 męski-męski CAT6A 3m – Gigabit do szaf sterowniczych
Przewód połączeniowy RJ45 męski-męski 0° CAT6A, ekranowany, długość 3 metry to wysokiej jakości rozwiązanie dedykowane do zastosowań przemysłowych, szaf sterowniczych oraz rozwiązań IT, wymagających szybkiej, niezawodnej i bezpiecznej transmisji danych.
Charakterystyka kabla Ethernet CAT6A RJ45
• Kategoria transmisji CAT6A – zapewnia stabilność sygnału i obsługuje transmisję danych z prędkościami do 10 Gbit/s.
• Złącza RJ45 męski-męski, 8-pinowe, proste – kompatybilność z większością urządzeń sieciowych, sterowników PLC, switchy i paneli operatorskich.
• Ekranowany kabel (STP) – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, co jest kluczowe w środowiskach przemysłowych.
• Długość przewodu: 3 metry – optymalna do większości zastosowań w szafach sterowniczych oraz małej infrastrukturze sieciowej.
• Brak koszulek kablowych – umożliwia łatwą instalację i prowadzenie przewodu w ograniczonej przestrzeni.
Zalety i zastosowanie RJ45 CAT6A 3m do szaf
- Idealny do połączeń urządzeń sieciowych w szafach przemysłowych, serwerowniach oraz w automatyce przemysłowej.
- Stabilna, szybka transmisja – spełnia wymagania nawet najbardziej wymagających systemów przesyłu danych.
- Wysoka odporność na czynniki zewnętrzne: dzięki zastosowaniu materiałów PUR (obudowa) i FRNC (płaszcz oraz izolacja przewodów) przewód jest odporny na ścieranie, oleje, działanie chemiczne i płomienie.
- Kompaktowy rozmiar złącza – długość wtyku wynosi jedynie 49 mm, co pozwala na montaż w ciasnych przestrzeniach instalacyjnych.
Typowe zastosowania przewodu RJ45-RJ45 prostego Gigabit
Przewód znajduje zastosowanie:
- w rozdzielniach i szafach sterowniczych do połączeń urządzeń automatyki
- w środowiskach przemysłowych, biurowych oraz IT (łączenie komputerów, switchy, routerów)
- do przesyłu sygnałów Ethernet w systemach o dużej przepustowości
- tam, gdzie wymagana jest wysoka niezawodność i integracja, a otoczenie stawia wysokie wymagania wytrzymałościowe
Budowa i odporność kabla do szaf sterowniczych CAT6A
Skrętka miedziana, ekranowana o przekroju 27 AWG gwarantuje niezawodność połączenia.
Płaszcz typu FRNC (bezhalogenowy i odporny na płomień) minimalizuje ryzyko pożaru w przypadku uszkodzenia.
Zgodność z wieloma normami: UL 1581, IEC 60332-2-2, DIN EN 60811-404.
Dodatkowym atutem jest szeroki zakres temperatur pracy od -25°C do 85°C (zależnie od jakości kabla) oraz kompatybilność z wymaganiami IP20 (stopień ochrony).
Dlaczego warto wybrać kabel Ethernet RJ45 męski-męski CAT6A?
Produkt jest optymalnym wyborem do budowy i rozbudowy sieci Gigabit Ethernet w środowiskach przemysłowych i biurowych, gdzie kluczowe są: wysoka jakość wykonania, odporność na czynniki środowiskowe oraz pewność, że połączenie nie zawiedzie nawet w wymagających aplikacjach.
W razie potrzeby istnieje możliwość zamówienia innych długości kabla. W celu dobrania odpowiedniego rozwiązania do aplikacji z agresywnymi mediami, zaleca się weryfikację odporności materiałów.
