AS-Interface
Męski prosty – żeński proste

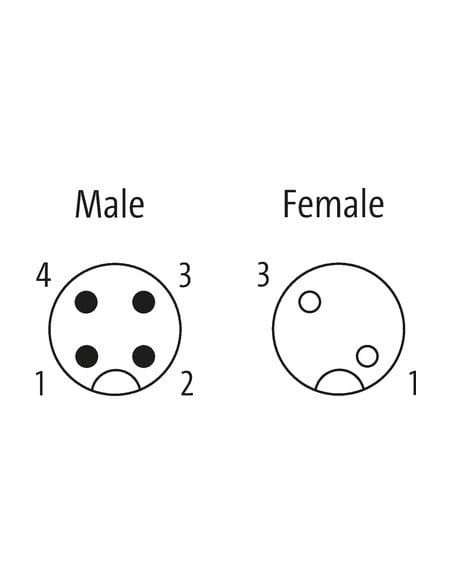

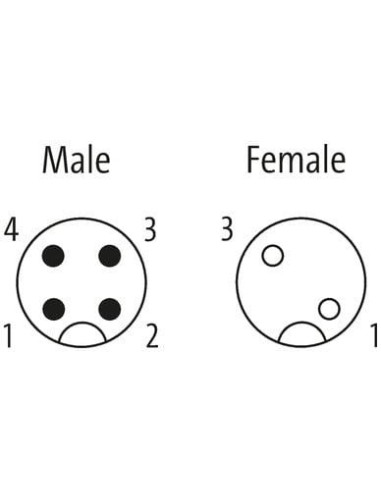

M12 – M12, 2-piny
dla MASI68
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67, IP68 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

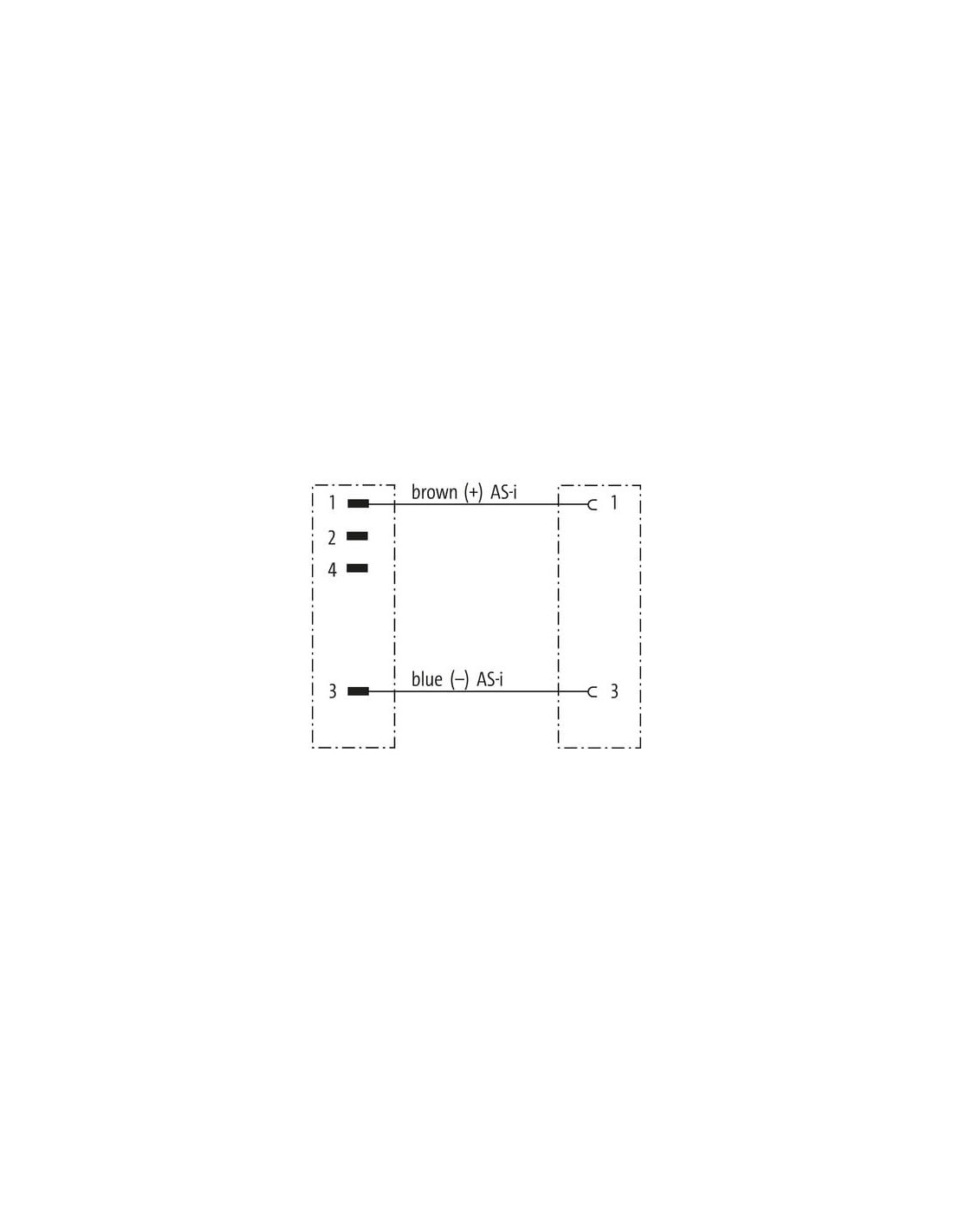

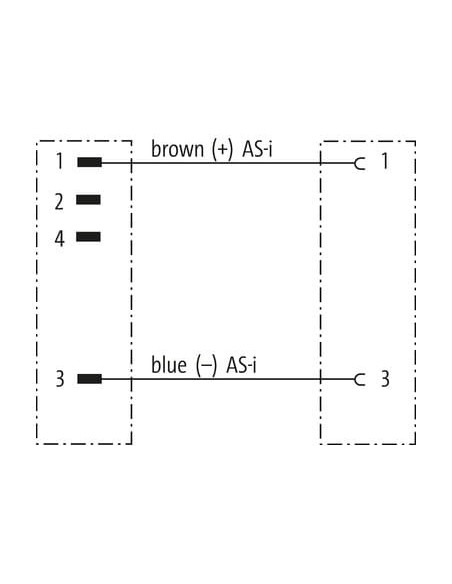

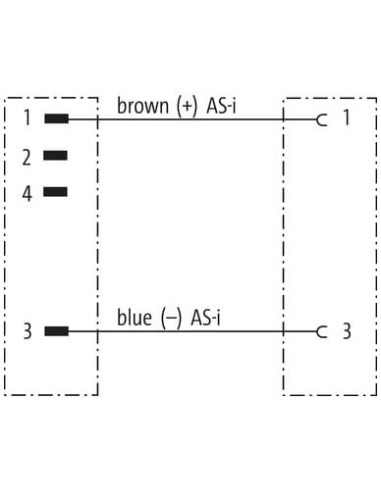

| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 588 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Bandowanie | Fiber tape |
| Filler | tak |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 80,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 2,95 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 18 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 60 °C Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

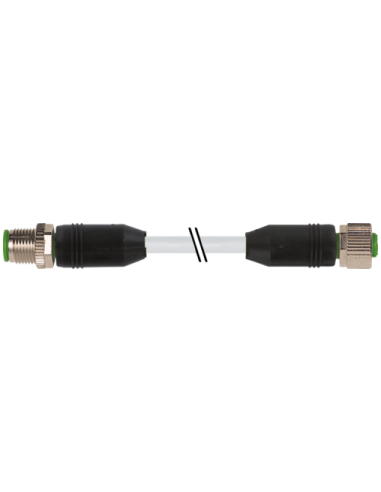

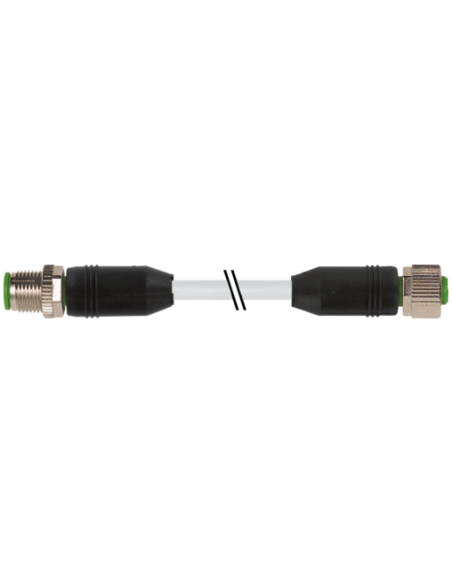

Konektor M12 męski – żeński, przewód prosty 10m | MASI68 | Kod: 7060-40005-5881000
Konektor M12 męski – M12 żeński o długości 10 metrów przeznaczony jest do systemów automatyki przemysłowej, w tym systemów AS-Interface (AS-i). Produkt wyróżnia się solidnym wykonaniem oraz wysoką odpornością na czynniki zewnętrzne, dzięki czemu znajduje szerokie zastosowanie zarówno w przemyśle, jak i w warunkach wymagających podwyższonej ochrony.
Specjalistyczne zastosowanie konektora MASI M12
Złącze M12 stanowi standard w automatyce przemysłowej i systemach czujników. Sprawdzi się w instalacjach wymagających niezawodności połączenia, takich jak:
- Podłączanie czujników i siłowników w liniach produkcyjnych
- Integracja z urządzeniami AS-i oraz MASI68
- Systemy sterowania w automatyce procesowej i maszynowej
- Rozwiązania wymagające dużej odporności na wilgoć, kurz i oleje (klasa szczelności IP67/IP68)
- Zastosowania mobilne oraz w środowiskach agresywnych chemicznie
Wytrzymałość i bezpieczeństwo połączenia M12
Za niezawodność i trwałość złącza odpowiadają:
- Obudowa z tworzywa sztucznego, odpornego na chemikalia oraz oleje
- Blokada wykonana z pokrytego niklem cynkowego odlewu ciśnieniowego
- Typ montażu zabezpieczony przed wstrząsami oraz luzowaniem się połączenia
- Klasa ochrony IP67/IP68 – pełna szczelność na pyły i wodę
- Temperatura pracy od -25 °C do +85 °C
Zaawansowane parametry kabla
W zestawie znajduje się specjalistyczny przewód PUR, który cechuje się:
- Dwużyłową konstrukcją (1,5 mm² każda)
- Podwyższoną odpornością na ścieranie, zginanie oraz wielokrotne cykle ruchu
- Odpornością na płomień, benzynę i oleje według wymagań norm IEC/UL
- Bezołowiowym, bezhalogenowym i wolnym od silikonu
- Maksymalną temperaturą pracy kabla: od -50 °C do +80 °C
- Promieniem gięcia przystosowanym do dynamicznych aplikacji
Budowa i zgodność
Wtyk M12 męski oraz M12 żeński umożliwiają szybkie i pewne połączenie nawet w miejscach trudno dostępnych. Zgodność z międzynarodowymi normami (EN IEC 60529, cURus) gwarantuje bezproblemowe wdrożenie do istniejących systemów.
Konektor przystosowany jest do przesyłania sygnałów i zasilania, obsługuje napięcia AC i DC do 250 V oraz maksymalny prąd do 4 A na styk.
Możliwości i elastyczność zastosowań
Dzięki modularnej budowie oraz wytrzymałemu przewodowi, konektor M12 męski–żeński MASI pozwala na elastyczne prowadzenie instalacji w nowych i istniejących aplikacjach przemysłowych:
- Szybka rozbudowa szaf sterowniczych
- Modernizacja linii produkcyjnych bez przestojów
- Bezpieczeństwo transmisji danych w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych
- Możliwość zamówienia innych długości przewodu – indywidualne dostosowanie do potrzeb instalacji
Wysoka jakość wykonania oraz normy bezpieczeństwa czynią złącze M12 uniwersalnym wyborem do zastosowań profesjonalnych.
