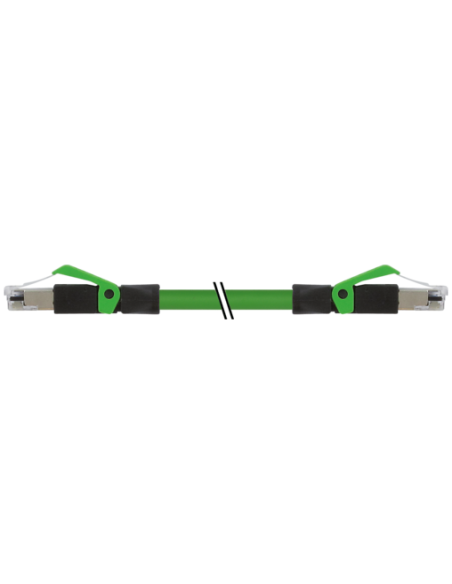

Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 659 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
Konektor RJ45 – Prosty przewód Ethernet CAT5e 1,5 m do zastosowań przemysłowych i sieciowych
Konektor RJ45 męski – męski to wysokiej jakości przewód połączeniowy Ethernet, przeznaczony do zastosowań przemysłowych, automatyki oraz wymagających instalacji sieciowych. Wersja o długości 1,5 metra umożliwia elastyczne połączenie urządzeń w szafach sterowniczych, rozdzielniach oraz na liniach produkcyjnych.
Najważniejsze cechy i zalety kabla Ethernet RJ45 z ekranowaniem
- Kategoria CAT5e: Przewód zapewnia transmisję danych z prędkością do 100 Mbit/s i obsługuje tryb Full Duplex, spełniając normy ISO/IEC 11801:2002 oraz EN 50173-1.
- Wysoka odporność: Obudowa z tworzywa PUR zapewnia wysoką odporność na chemikalia i oleje, co umożliwia pracę w trudnych warunkach przemysłowych.
- Ekranowanie oplotem miedzianym: Konstrukcja kabla to czterowiełkowy przewód z ekranem o pokryciu 85%, zapewniając skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC).
- Bezhalogenowa i bezołowiowa konstrukcja: Kabel nie zawiera substancji szkodliwych, jest przyjazny środowisku i zgodny z wytycznymi RoHS.
- Wysoka elastyczność i wytrzymałość mechaniczna: Może być stosowany zarówno w instalacjach stałych, jak i ruchomych – liczba cykli gięcia wynosi aż 2 miliony.
- Łatwy montaż: Blokada zatrzaskowa zapewnia pewne i szybkie łączenie z gniazdami RJ45.
- Wyraźna identyfikacja przewodów: Kolorowe żyły (biały, żółty, niebieski, pomarańczowy) ułatwiają podłączenie oraz diagnostykę.
Zastosowanie kabla RJ45 prostego typu Ethernet CAT5e
Kabel prosty męsko-męski RJ45 znakomicie sprawdzi się w różnych aplikacjach, w tym:
- Połączenia w automatyce przemysłowej – integracja sterowników PLC, paneli operatorskich, komputerów przemysłowych oraz urządzeń sieciowych.
- Sieci biurowe i LAN – trwałe i niezawodne połączenia komputerów, routerów, switchy oraz innych urządzeń w sieciach lokalnych.
- Sprzęt laboratoryjny i przemysłowy – zapewnia zgodność z wymaganiami odporności na działanie olejów, smarów i środków chemicznych.
- Systemy CCTV i monitoring – realizacja połączeń dla kamer IP, rejestratorów i innych urządzeń wymagających transmisji danych.
- Aplikacje wymagające niezawodności – wszędzie tam, gdzie liczy się odporność na uszkodzenia i zakłócenia.
Konstrukcja techniczna i parametry kluczowe kabla Ethernet RJ45
Produkt wyposażony jest w 4 żyły o przekroju 22 AWG, posiada pełne ekranowanie, odporność na płomienie zgodnie z UL 1581 oraz podwyższoną wytrzymałość na zginanie i ścieranie. Kabel osiąga odporność IP20 oraz może pracować w zakresie temperatur od -25°C do +85°C (stała instalacja do -40°C). Specjalna budowa pozwala na zastosowanie również w miejscach narażonych na wysoką liczbę cykli ruchu (C-track).
Możliwości i elastyczne dopasowanie do aplikacji
Konektor RJ45 prosty dostępny jest w różnych długościach – istnieje możliwość realizacji przewodów na specjalne zamówienie, w zależności od wymagań instalacji. Trwałość oraz precyzja wykonania gwarantują stabilne i pewne połączenie na długie lata eksploatacji.
