Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

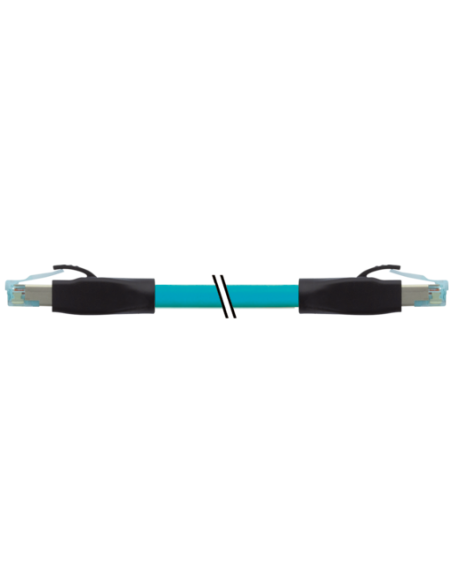

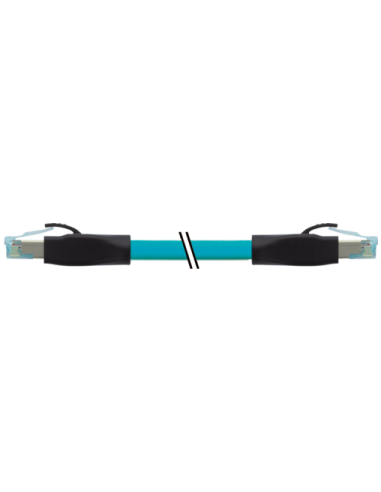

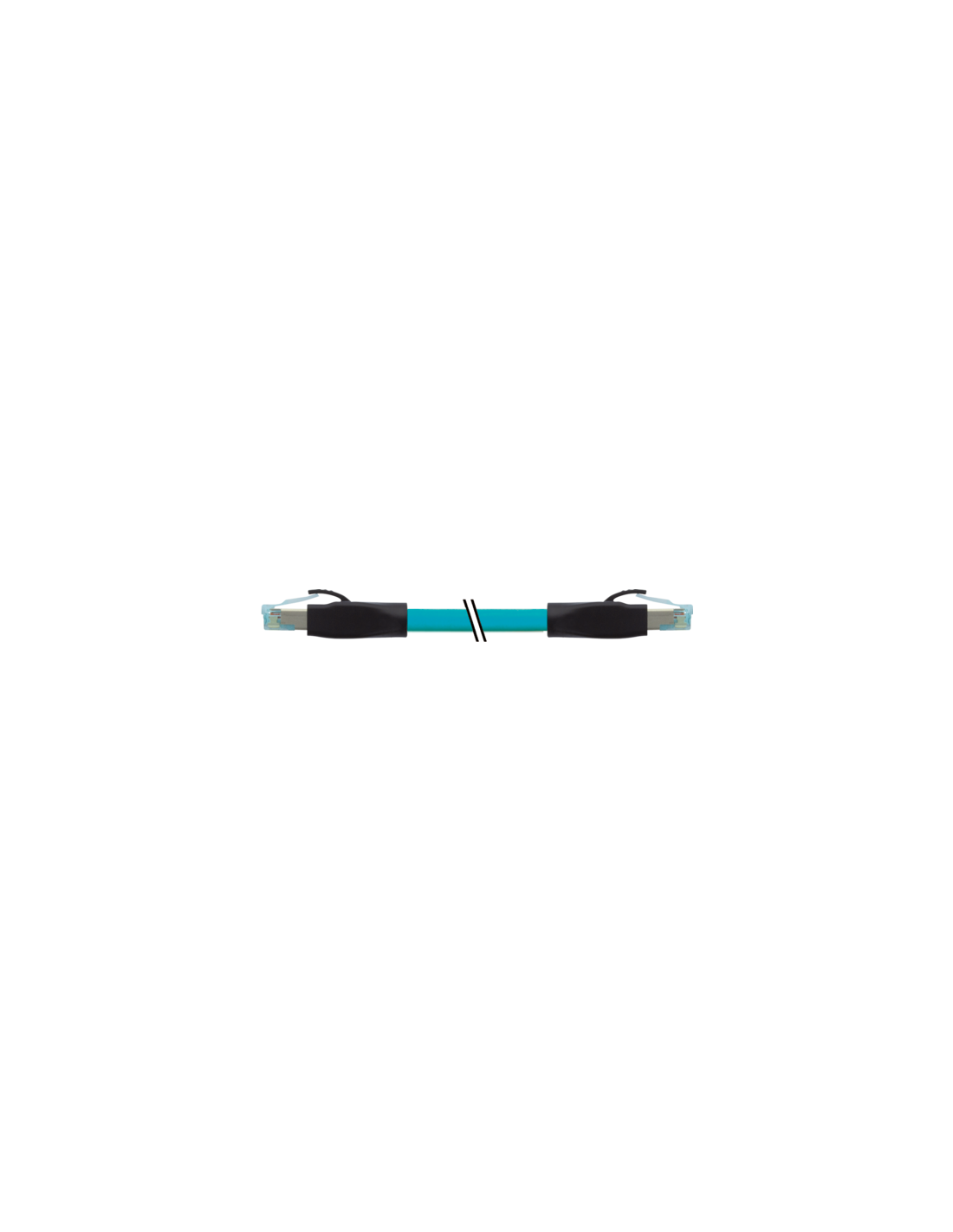

Kabel Ethernet RJ45 męski 0° / RJ45 męski 0° Gigabit CAT6A – 15 m
Kabel sieciowy RJ45 CAT6A o długości 15 metrów to rozwiązanie dedykowane do przesyłu danych w wymagających środowiskach przemysłowych i biurowych. Produkt spełnia normy Gigabit Ethernet (10 GBit/s), zapewniając niezawodną i szybką komunikację sieciową nawet na dużych odległościach.
Zastosowania i możliwości wykorzystania kabla RJ45 CAT6A
Kabel doskonale sprawdza się w instalacjach zarówno przemysłowych, jak i biurowych, w sieciach serwerowni, automatyce, systemach monitoringu IP oraz w integracji urządzeń wymagających wysokiej prędkości transmisji danych. Dzięki ekranowaniu i wysokiej odporności mechanicznej nadaje się do środowisk o podwyższonym ryzyku zakłóceń elektromagnetycznych oraz do miejsc narażonych na kontakt z chemikaliami lub olejem.
- Kompatybilność: urządzenia sieciowe, switche, routery, komputery, panele sterownicze, kamery IP
- Zastosowania przemysłowe: automatyka, robotyka, linie produkcyjne
- Infrastruktura biurowa: budowa stabilnych, szybkich sieci LAN
- Systemy monitoringu: przesył obrazu i danych bez opóźnień
Główne zalety kabla Ethernet RJ45 15 m CAT6A
- Wysoka prędkość transmisji danych do 10 GBit/s – zgodność z kategorią CAT6A oraz normami ISO/IEC 11801:2002 i EN 50173-1.
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi oraz stabilność transmisji danych w trudnych warunkach.
- Odporność na chemikalia i oleje – powłoka PUR oraz dodatkowa warstwa TPE zapewniają ochronę przed wpływem substancji chemicznych.
- Elastyczność i trwałość – przewód dostosowany do pracy w ruchomych aplikacjach, odporny na wielokrotne zginanie i skręcanie.
- Długi okres eksploatacji – do 35 milionów cykli gięcia, promień gięcia przystosowany do pracy dynamicznej.
- Pełna zgodność połączeń: 8-pinowe wtyki RJ45 (męskie, proste), konfiguracja zgodna ze standardem T568B.
- Ochrona IP20 – bezpieczeństwo użytkowania przy poprawnym montażu.
- Bezołowiowe oraz wolne od FCKW – produkt przyjazny środowisku, zgodny z nowoczesnymi standardami.
Budowa i specyficzne cechy przewodu sieciowego RJ45-RJ45
Kabel zakończony jest dwiema prostymi, męskimi wtyczkami RJ45 zabezpieczonymi kapturkiem ochronnym oraz blokadą zatrzaskową, co ułatwia montaż i zwiększa wytrzymałość połączenia.
Przewód posiada powłokę wykonaną z TPE i PUR, która gwarantuje elastyczność oraz odporność na trudne warunki otoczenia, a także wysoką izolacyjność elektryczną. Średnica zewnętrzna płaszcza wynosi 7,4 mm, a kabel zawiera 8 żył (skrętka miedziana, ocynowana) o przekroju 26 AWG.
Kabel przeznaczony do pracy w szerokim zakresie temperatur, od -40°C do 80°C, zarówno w stanie spoczynku, jak i podczas ruchu. Odporność na płomień, benzynę i oleje gwarantuje bezawaryjną pracę nawet w trudnych warunkach przemysłowych.
Typowe zastosowania w przemyśle i biurze
- Szybkie sieci LAN w biurach oraz serwerowniach
- Pętla komunikacyjna w automatyce przemysłowej
- Połączenia urządzeń sieciowych w szafach sterowniczych
- Systemy monitoringu CCTV oraz przesył obrazu o wysokiej rozdzielczości
- Podłączenia do maszyn produkcyjnych, paneli operatorskich i komputerów przemysłowych
Podsumowanie
Kabel RJ45 męski 0° / RJ45 męski 0° Gigabit 7700-74315-S4X1500 umożliwia realizację stabilnych i bardzo szybkich połączeń sieciowych w środowiskach wymagających niezawodności oraz odporności na trudne warunki zewnętrzne. Wysoka jakość wykonania, wytrzymałość na zginanie i skręcanie, a także odporność chemiczna czynią ten przewód doskonałym wyborem do zastosowań przemysłowych i profesjonalnych, gdzie kluczowe jest bezpieczeństwo oraz bezawaryjność transmisji danych.
