Ethernet CAT5
Męski prosty – męski prosty

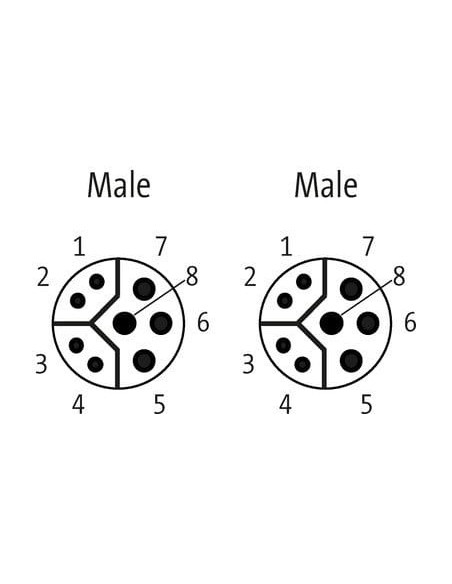

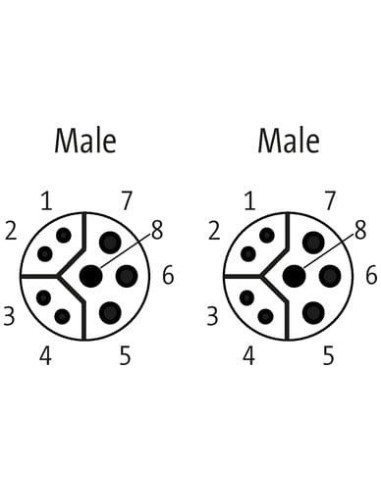

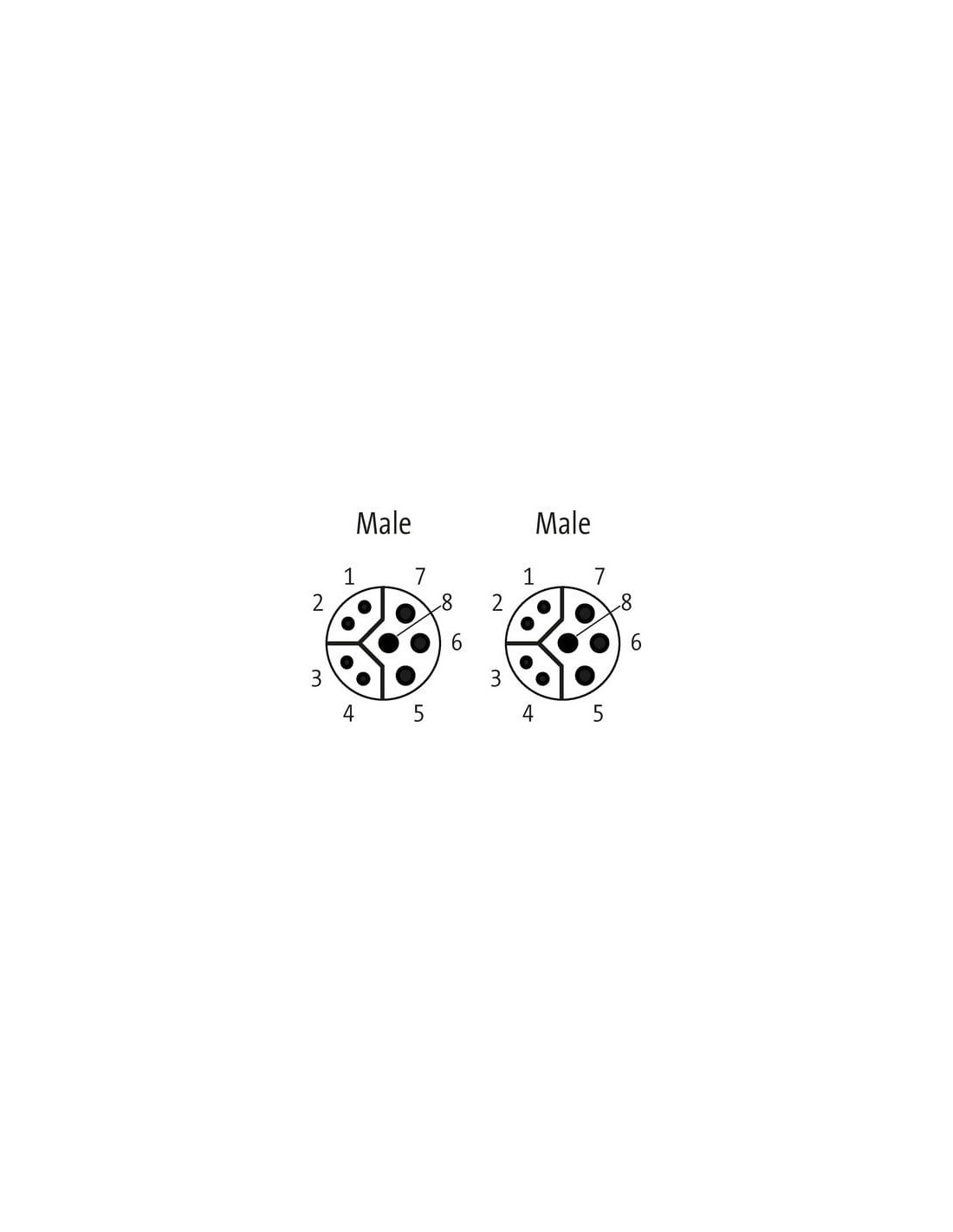

M12 – M12, 8-piny
Kodowanie Y
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

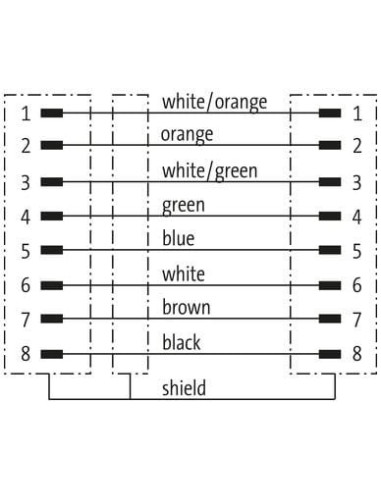

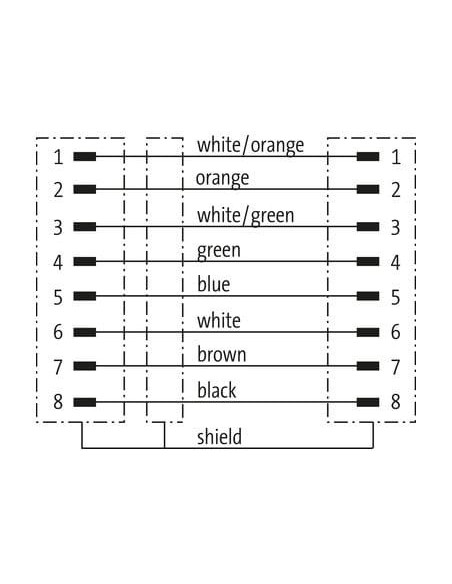

| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
General data | Cable
| Identyfikacja przewodu | 805 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o 1 Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires o Sposób łączenia z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 107,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 20 AWG |
| Conductor crosssection (wire) | 20 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 26 AWG |
| Conductor crosssection wire (Data) | 26 AWG |
| Material conductor wire (Data) | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 35 Ω/km |
| Electrical resistance coating wire (Data) | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Kabel Ethernet M12 damski 0° ekranowany – Kod Y, 8-pinowy, 3,5 m, kod produktu: 7000-47001-8310350
Profesjonalny przewód Ethernet M12 z ekranowaniem przeznaczony do zastosowań przemysłowych zapewnia niezawodne połączenie oraz wysoką odporność na zakłócenia elektromagnetyczne. Model o długości 3,5 m, z kodowaniem Y i złączem M12 na obu końcach, umożliwia szybkie podłączanie urządzeń w zautomatyzowanych liniach produkcyjnych, szafach sterowniczych oraz infrastrukturze sieci przemysłowej.
Zastosowanie przewodu Ethernet M12 w przemyśle – kluczowe zalety
Przewód M12 – M12 ekranowany sprawdzi się wszędzie tam, gdzie wymagana jest wysoka odporność mechaniczna, chemiczna oraz niezawodność transmisji danych. Dzięki kategoriom transmisji CAT5 (Class D) umożliwia stabilną komunikację z prędkością do 100 Mbit/s. To doskonały wybór do:
- Automatyka przemysłowa – integracja czujników, sterowników PLC i rozproszonych systemów I/O
- Systemy bezpieczeństwa i monitoring – stabilne połączenie kamer IP oraz urządzeń sieciowych
- Przemysł spożywczy i chemiczny – wysoka odporność na oleje i substancje chemiczne
- Infrastruktura maszyn i robotów – odporność na wibracje, pył i wilgoć dzięki szczelności IP65 / IP67
- Transport i logistyka – instalacja w ruchomych oraz wymagających środowiskach
Możliwości techniczne kabla M12 z kodowaniem Y
Złączki M12, 8-pinowe, kodowanie Y gwarantują łatwe i bezpieczne połączenie. Standard M12 x 1 zapewnia uniwersalność w sektorze automatyki. Ekranowanie przewodu, wykonane z oplotów z ocynowanej miedzi (85% pokrycia), zapewnia skuteczną ochronę sygnałów przed zakłóceniami elektromagnetycznymi.
Obudowa wykonana z tworzywa PUR charakteryzuje się doskonałą odpornością na ścieranie, wilgoć i chemikalia, co pozwala na stosowanie w trudnych warunkach przemysłowych. Maksymalne napięcie pracy: 50V (AC/DC), prąd roboczy do 6A na styk zasilania.
Wytrzymałość i funkcjonalność kabla M12 – szczegóły konstrukcji
Przewód M12 damski 0° – M12 damski 0° posiada cztery żyły oraz specjalny wypełniacz (filler), co zabezpiecza całą wiązkę oraz podnosi odporność na mikrodrgania i skręcanie. Wytrzymałość mechaniczna, giętkość oraz odporność na wielokrotne cykle zginania i skręcania dają możliwość użycia tam, gdzie przewody są narażone na stały ruch, np. w prowadnikach kablowych (C-track).
- Temperatura pracy: od -25°C do 85°C (stała instalacja: -50°C do 80/90°C przez 10 000 godzin pracy)
- Odporność na płomień: UL 1581, IEC 60332-2-2
- Izolacja przewodów: Polipropylen (PP), bezhalogenowe, bezołowiowe, odporne na FCKW i silikon
- Stopień ochrony: IP65, IP67 (przy podłączeniu i dokręceniu)
- Wysoka elastyczność przewodu: liczba cykli gięcia do 5 milionów, liczba cykli skręcania do 2 milionów
Struktura i budowa przewodu Ethernet M12 – kod Y
Wewnętrzny układ żył zgodny ze standardem Ethernet umożliwia zastosowanie w systemach komunikacji przemysłowej oraz synchronizację z urządzeniami wymagającymi szybkiego przesyłu danych, zgodnie z normami ISO/IEC 11801:2002 oraz EN 50173-1. Obudowa niklowana oraz śruba przyłączeniowa M12 zapewniają trwałe i niezawodne mocowanie w gnieździe.
Kabel Ethernet M12 – Twoje rozwiązanie do wymagających aplikacji
M12 damski prosty – M12 damski prosty, kod Y, ekranowany o długości 3,5 m to przewód, który doskonale sprawdzi się w nowoczesnych instalacjach automatyki przemysłowej, gdzie liczy się niezawodność, wytrzymałość oraz elastyczność montażu. Szeroka kompatybilność z urządzeniami sieciowymi, solidna konstrukcja oraz odporność na czynniki środowiskowe czynią ten przewód uniwersalnym rozwiązaniem dla profesjonalistów poszukujących pewnego i trwałego połączenia Ethernet.
