Męski 90° – żeński 90°
M12, 4-piny – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

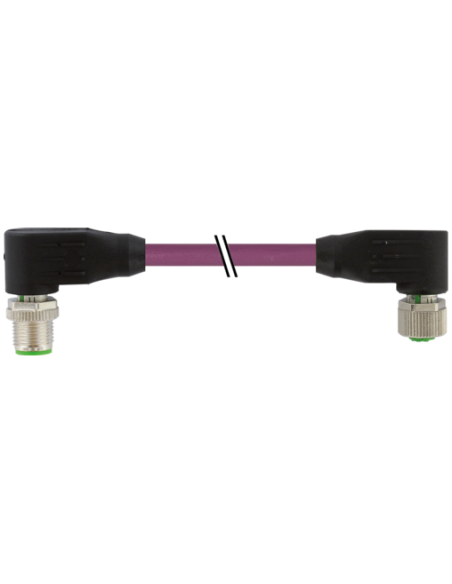

Konektor M12 męski kątowy do M12 żeńskiego kątowego ekranowanego 7000-44021-8400030 – Przewód połączeniowy wysokiej jakości
Konektor M12 męski kątowy – M12 żeński kątowy z kodowaniem B to specjalistyczny przewód połączeniowy wykorzystywany w wymagających aplikacjach przemysłowych. Produkt wyróżnia się wysokim stopniem ekranowania, co gwarantuje odporność na zakłócenia elektromagnetyczne oraz doskonałą jakość przesyłu sygnałów. Konektory posiadają kątową konstrukcję, która umożliwia łatwy montaż w trudno dostępnych miejscach oraz tam, gdzie przestrzeń montażowa jest ograniczona.
Przemysłowe zastosowania złączy M12 kątowych ekranowanych
Złącza M12 kątowe są szeroko stosowane w automatyce przemysłowej, budowie maszyn, systemach transportu oraz instalacjach przemysłowych, gdzie wymagana jest niezawodność, odporność na warunki środowiskowe oraz ochrona przed zakłóceniami. Produkt dedykowany jest do transmisji sygnałów oraz zasilania w aplikacjach wymagających najwyższej jakości połączeń, w tym w systemach komunikacji B-kodowanej.
- Zastosowanie w systemach sterowania i automatyce przemysłowej
- Idealny do maszyn pakujących, linii montażowych oraz maszyn CNC
- Współpraca z sieciami przemysłowymi wymagającymi połączeń ekranowanych
Wytrzymałość i niezawodność – właściwości materiałów
Obudowa kabla jest wykonana z wytrzymałego tworzywa PUR, które charakteryzuje się bardzo dobrą odpornością chemiczną i na oleje. Może być stosowana w środowisku narażonym na kontakt z agresywnymi mediami przemysłowymi. Uszczelnienie FKM oraz niklowane powłoki metalowych elementów gwarantują długą żywotność i wysoką odporność na korozję. Przewód jest całkowicie wolny od szkodliwych substancji, takich jak ołów, kadm i halogeny.
Konstrukcja i parametry techniczne konektora M12 kątowego
- Długość kabla: 0,3 m (możliwość zamówienia innych długości)
- Kodowanie: B-kodowane, do zastosowań w transmisji sygnałów i zasilania
- Konfiguracja pinów: męski 4-piny, żeński 2-piny
- Stopień ochrony: IP65, IP66K, IP67, IP68 – całkowita ochrona przed kurzem i wodą
- Zakres temperatur pracy: od -25°C do +85°C (dla przewodu: od -40°C do +80°C w aplikacjach stałych, do +70°C w ruchu)
- Powłoka styku: pozłacane styki dla niskich oporów przejścia i wysokiej trwałości
- Ekran przewodu: oplot miedziany, ocynowany, pokrycie 70%
Dzięki wysokim parametrom mechanicznym oraz obecności zabezpieczenia przeciwwstrząsowego, produkt ten nadaje się do zastosowań o podwyższonych wymaganiach dynamicznych, takich jak roboty przemysłowe czy linie transportowe.
Zalety stosowania ekranowanych złączy M12 w instalacjach przemysłowych
- Odporność na zakłócenia elektromagnetyczne (EMC) – idealny do transmisji sygnałów w środowiskach o wysokim poziomie szumów elektromagnetycznych
- Wytrzymałość na oleje i chemikalia – możliwość pracy w trudnych warunkach przemysłowych
- Szybki i pewny montaż – złącza w wersji kątowej umożliwiają instalację blisko ścian czy w wąskich przestrzeniach
- Bezpieczeństwo użytkowania – wysoki stopień ochrony IP oraz odporność na wstrząsy i wibracje
- Niewielkie rozmiary i elastyczny przewód – ułatwiają prowadzenie wiązek w szafach sterowniczych
Typowe zastosowania przewodu połączeniowego M12 7000-44021-8400030
- Łączenie komponentów systemów automatyki
- Połączenia czujników, siłowników oraz modułów I/O
- Instalacje w przemyśle spożywczym, farmaceutycznym i motoryzacyjnym
- Bezpieczne transmisje danych i zasilania w urządzeniach mobilnych i stacjonarnych
Wybierając ekranowany przewód M12 męski kątowy – M12 żeński kątowy, kod produktu 7000-44021-8400030, otrzymuje się sprawdzone rozwiązanie zapewniające niezawodność połączeń w najbardziej wymagających aplikacjach przemysłowych.
