Cube67
Męski prosty – żeński 90°
M12 – M12, 6-piny
ekranowany
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |

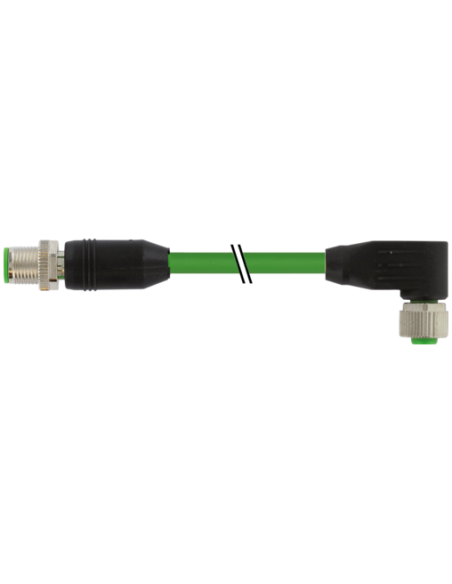

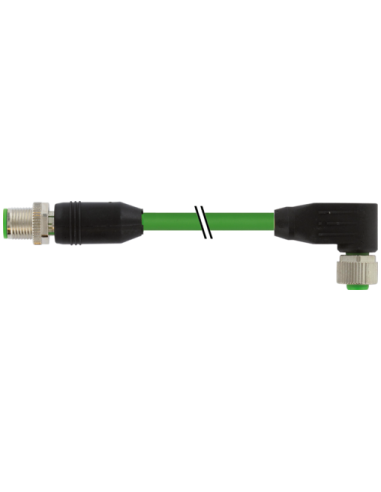

Kabel hybrydowy M12 męski prosty / M12 żeński kątowy 90° ekranowany Cube67 – przewód połączeniowy 6-pin, 5 m
Przemysłowy przewód połączeniowy M12 męski prosty / M12 żeński 90° dedykowany jest do wymagających aplikacji w automatyce przemysłowej oraz systemach rozproszonych Cube67. Wersja ekranowana zapewnia wysoką odporność na zakłócenia elektromagnetyczne, co gwarantuje niezakłóconą transmisję sygnałów i danych nawet w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.
Kabel hybrydowy umożliwia jednoczesne przesyłanie zasilania i sygnałów danych w jednym przewodzie, co pozwala na prostsze prowadzenie instalacji oraz zmniejsza ilość okablowania w maszynie lub linii produkcyjnej. Standardowe złącza M12 (6-pinowe) o wysokim stopniu ochrony IP67/IP66K są przystosowane do pracy w trudnych warunkach, w tym przy podwyższonej wilgotności, zapyleniu, czy narażeniu na substancje chemiczne oraz oleje.
Zalety i zakres zastosowań kabla M12/M12 Cube67
- Bezawaryjna transmisja sygnałów i zasilania dzięki ekranowaniu przewodu oraz solidnej konstrukcji złącza.
- Odporność na trudne warunki środowiskowe – wysoka ochrona IP67/IP66K, szeroki zakres temperatur pracy od -25°C do 85°C przy złączu i od -50°C do 90°C dla przewodu.
- Kątowe złącze żeńskie 90° ułatwia podłączenie przewodu w miejscach, gdzie występują ograniczenia przestrzenne.
- Wytrzymałość mechaniczna – wysoka odporność na wibracje, zjawiska mechaniczne i promieniowanie UV dzięki osłonie i izolacji PUR.
- Elastyczność zastosowań – przewód przeznaczony do ruchomych oraz stałych instalacji.
- Spełnia restrykcyjne normy bezpieczeństwa oraz odporności chemicznej – m.in. IEC 60332-2-2 (odporność na płomień) oraz odporność na oleje i benzynę.
Kabel połączeniowy M12 męski / M12 żeński kątowy 90° Cube67 znajduje zastosowanie m.in. w:
- Automatyce przemysłowej
- Systemach rozproszonych IO-Link i Cube67
- Przemyśle spożywczym, chemicznym oraz motoryzacyjnym
- Instalacjach maszyn, robotyki i linii produkcyjnych
- Połączeniach modułów, sensorów, siłowników oraz modułów IO
Budowa i główne cechy techniczne kabla Cube67 M12/M12
- Złącza: M12 męski (prosty) – M12 żeński (kątowy 90°), 6-pinowe
- Długość przewodu: 5 m
- Materiał płaszcza: PUR, odporny na ścieranie i środki chemiczne
- Ekranowanie: oplot miedziany, ocynowany (pokrycie 80%)
- Kolor przewodu: zielony dla łatwej identyfikacji
- Przewód hybrydowy: sygnały, dane i zasilanie
- Skrętka sygnałowa oraz przewody zasilające dobrane pod kątem niskiej rezystancji, sprawności transmisji i długowieczności instalacji
Uwaga dotycząca instalacji: zaleca się stosowanie zabezpieczenia przed naprężeniami mechanicznymi oraz przestrzeganie dopuszczalnych promieni gięcia przewodu, aby zachować stopień ochrony IP oraz sprawność instalacji.

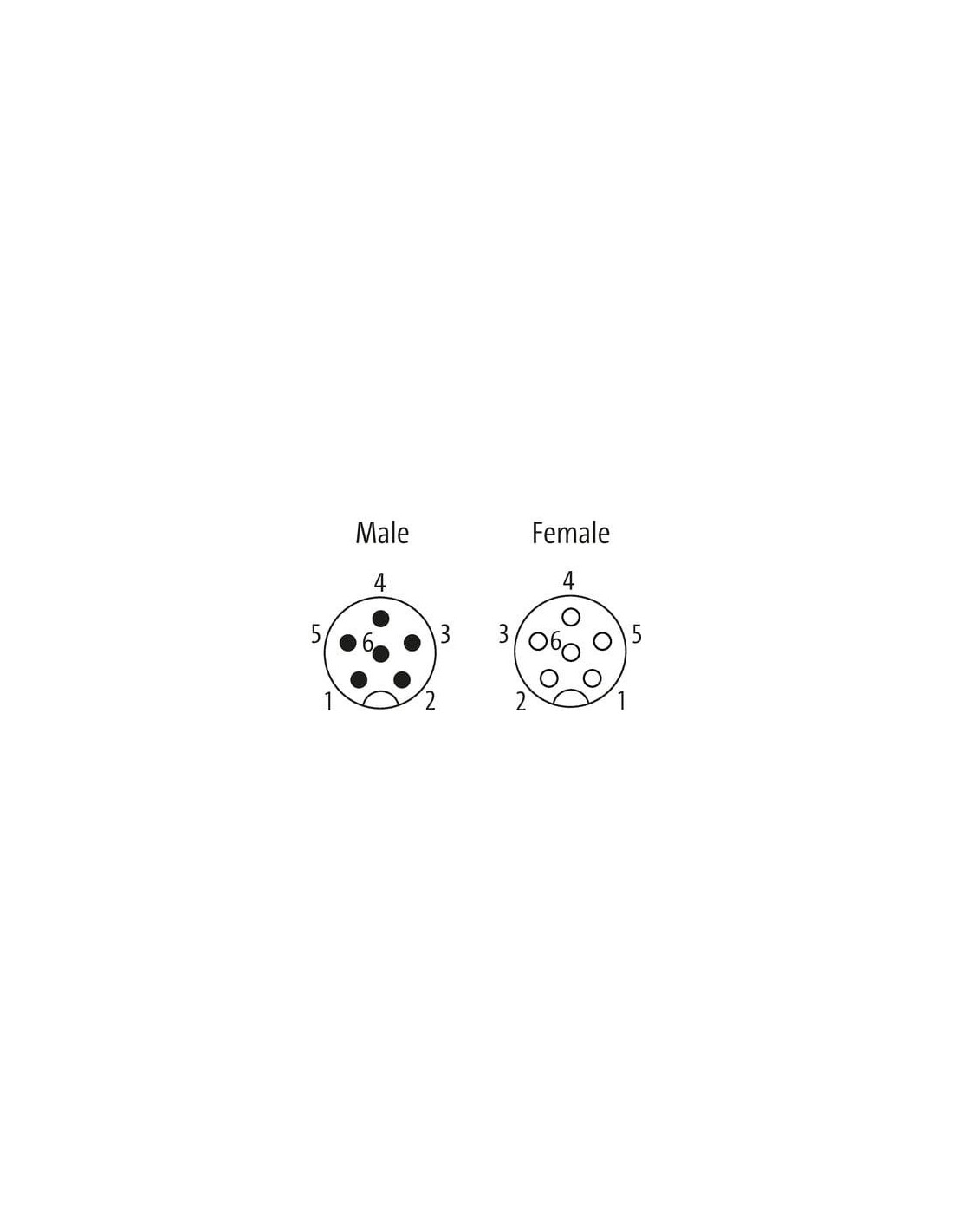

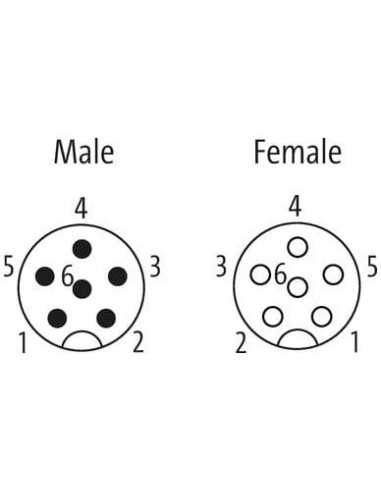

Schematy i rysunki techniczne złącza M12 Cube67

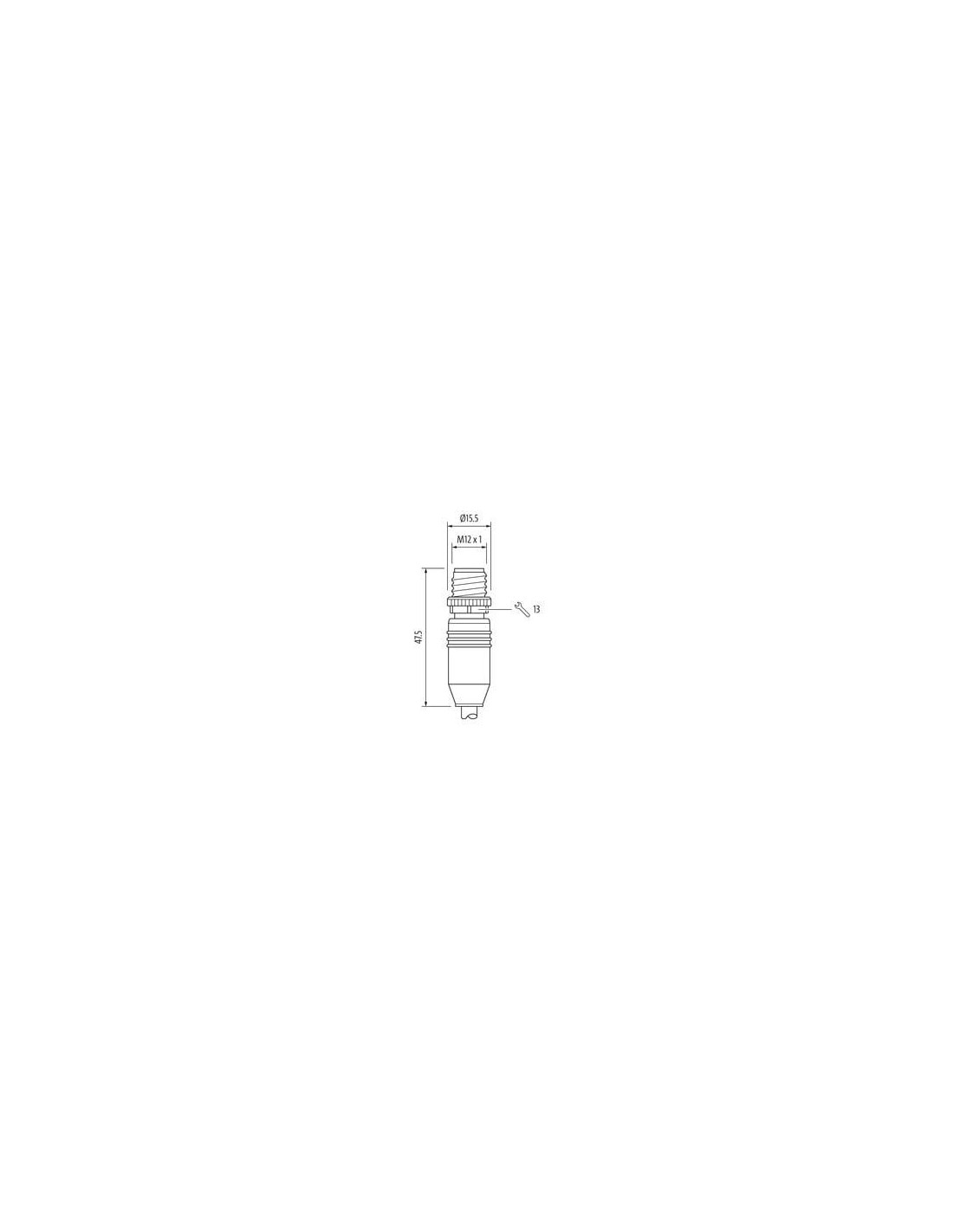

- Wtyk M12: prosty, z gwintem M12x1, możliwość dokręcenia kluczem SW13.

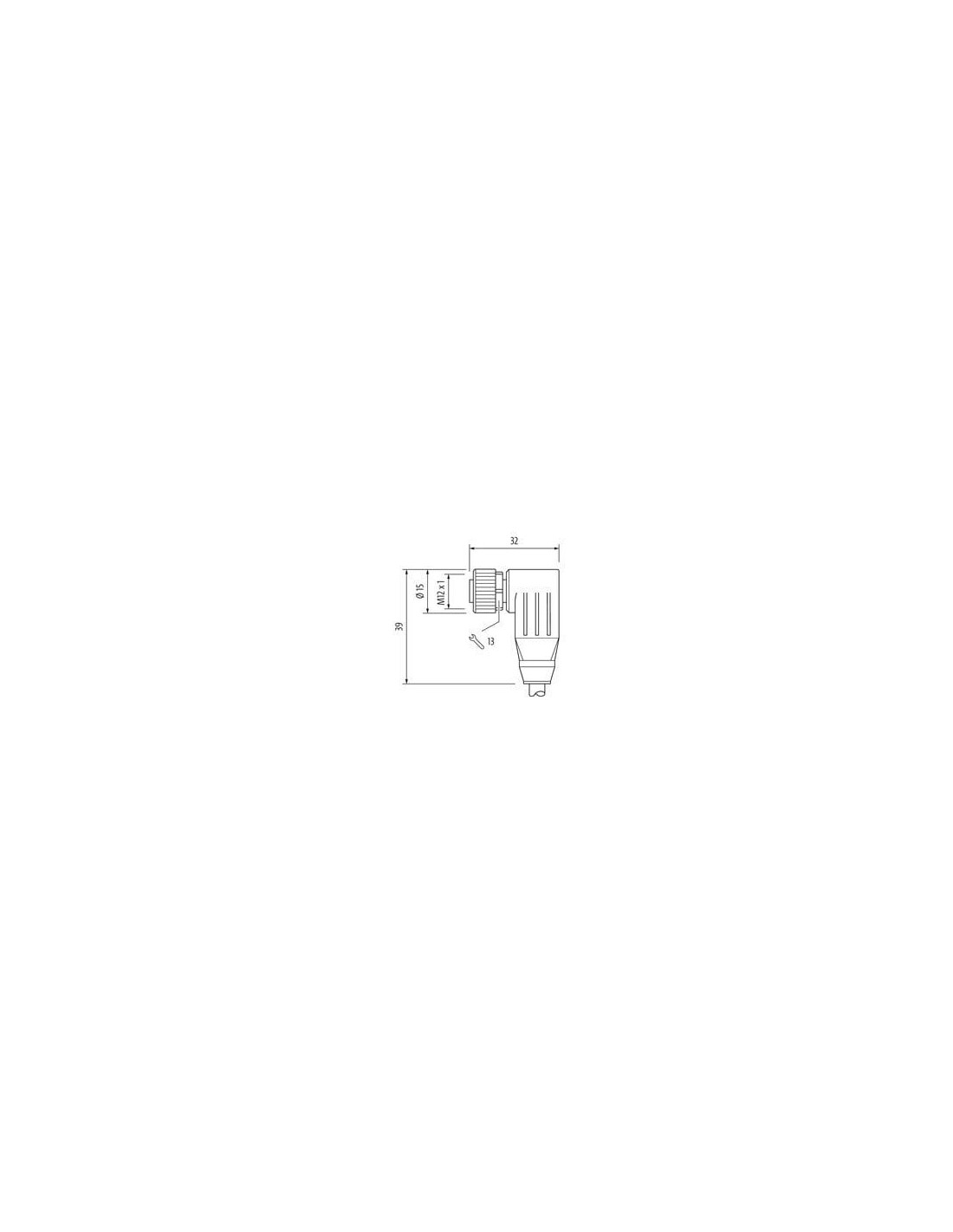

- Gniazdo M12: kątowe 90°, kompaktowa konstrukcja dla oszczędności miejsca.

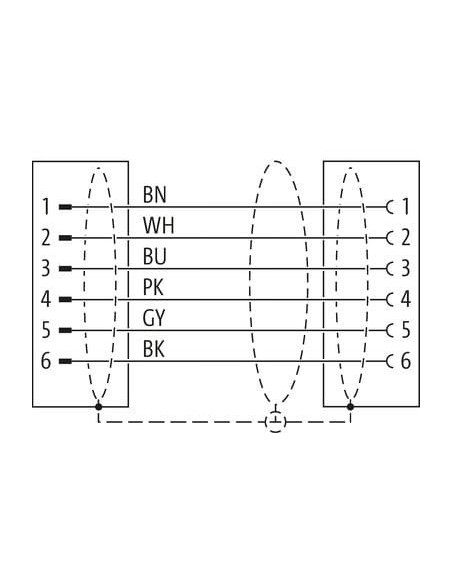

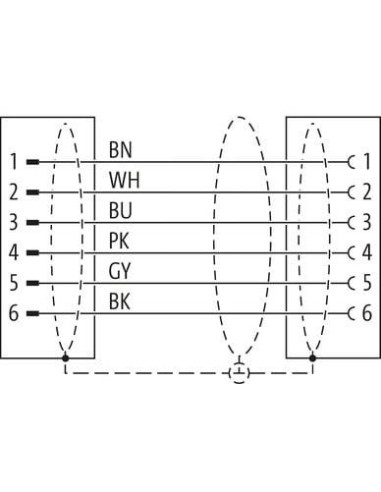

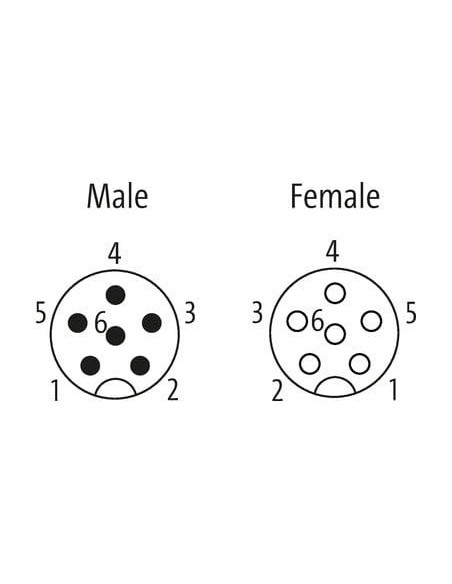

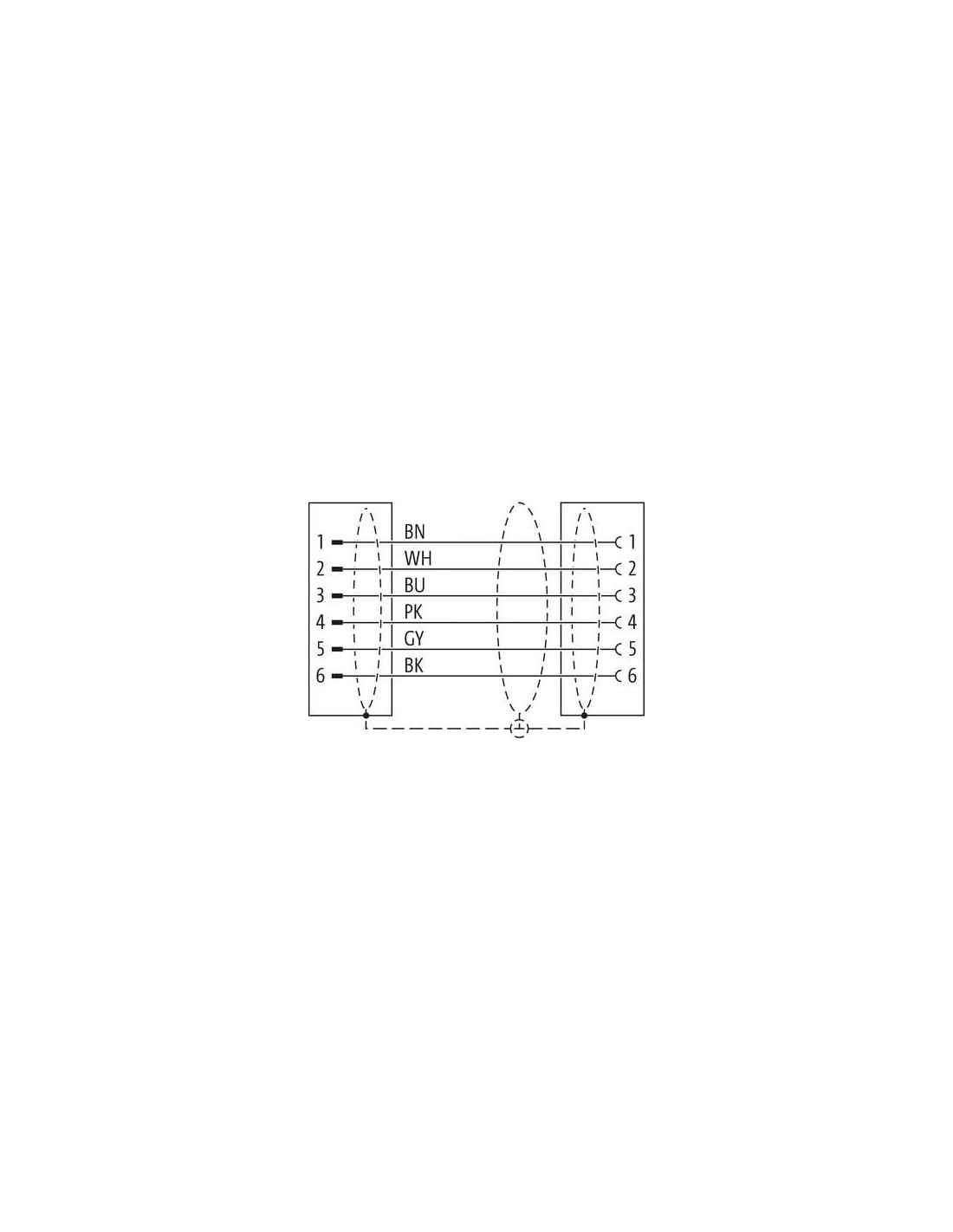

- Czytelne oznaczenie pinów oraz przejrzysty schemat połączeń zapewniają łatwą instalację i właściwe okablowanie.
