Ethernet CAT5e
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

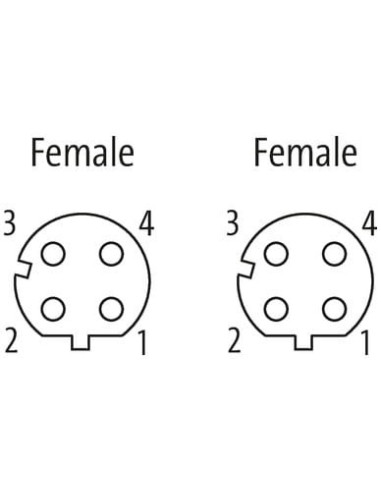

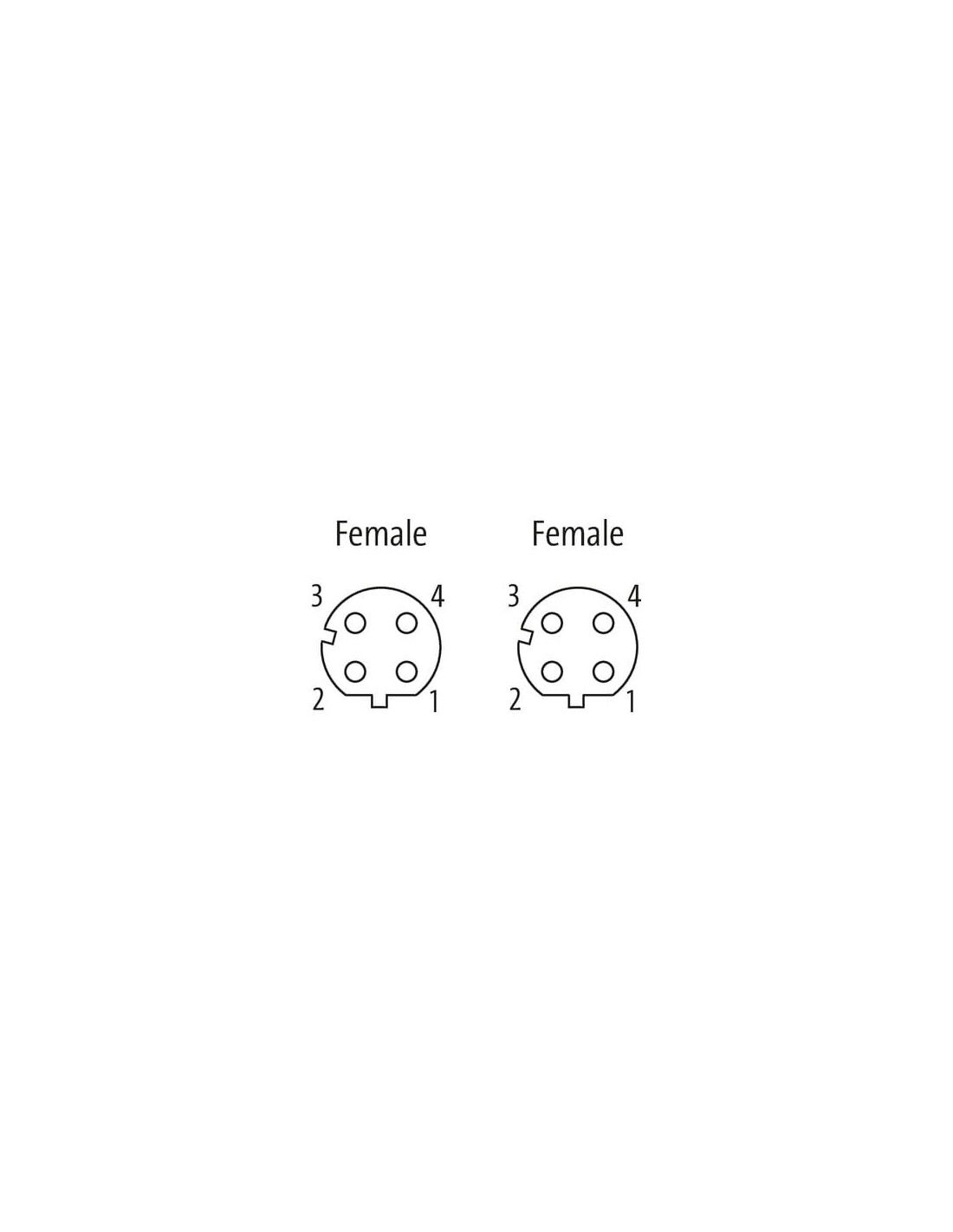

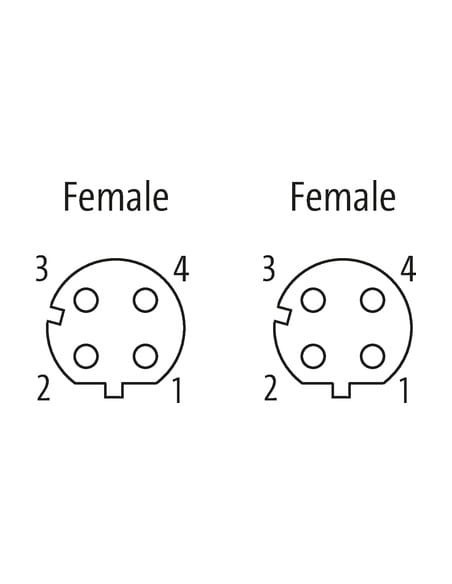

Żeński prosty – żeński prosty
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

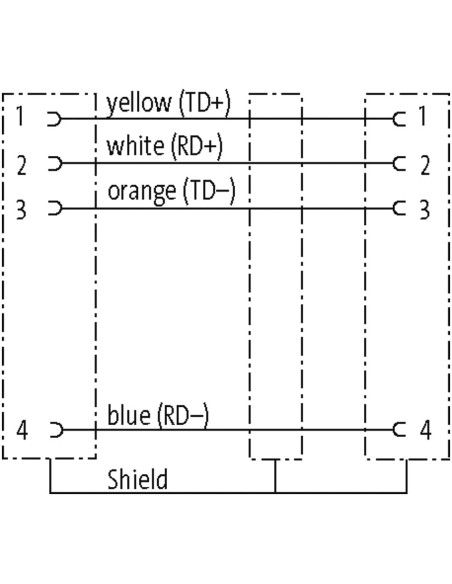

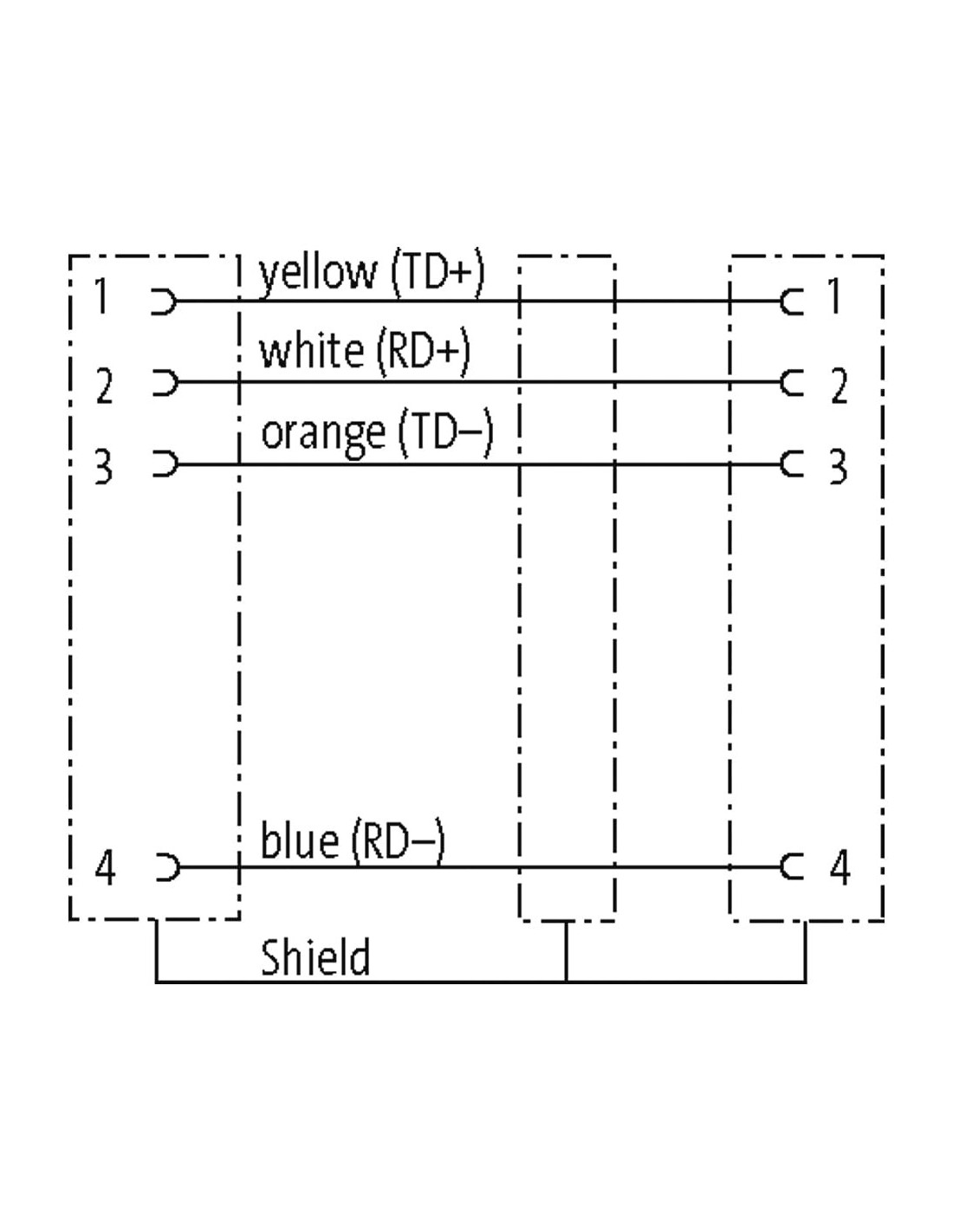

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

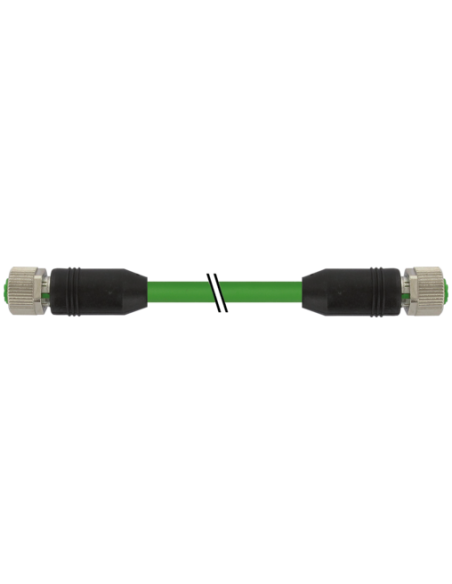

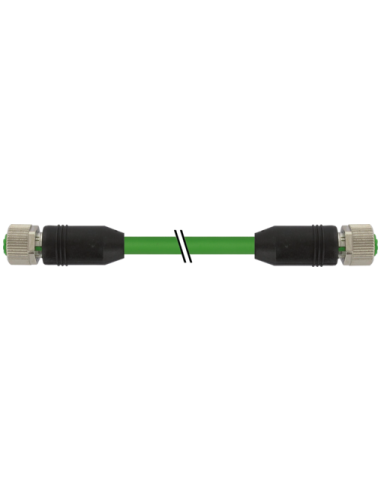

Złącze Ethernet M12 żeńskie 0° / M12 żeńskie 0°, 0,3 m – Kod produktu 7000-44601-7940030
Przemysłowe złącze M12 D-kodowane, przystosowane do transmisji Ethernet w standardzie CAT5e, jest kluczowym elementem nowoczesnych instalacji automatyki i infrastruktury sieci przemysłowych. Kabel zapewnia szybki i stabilny przesył danych z prędkością do 100 Mbit/s oraz odporność na zakłócenia, dzięki ekranowaniu oraz wysokiej jakości materiałom użytym do produkcji.
Najważniejsze zalety złącza M12 żeńskie/żeńskie do Ethernet
- Standard przemysłowy – wtyk M12 z D-kodowaniem, zgodny z normą DIN EN 61076-2-101, umożliwia bezpieczne i niezawodne połączenia w trudnych warunkach przemysłowych.
- Odporność na czynniki zewnętrzne – obudowa z tworzywa PUR oraz uszczelnienia gwarantują wysoką odporność na oleje, chemikalia, kurz i wodę (klasa IP65, IP66K, IP67).
- Solidność i trwałość – niklowana nakrętka oraz złącze wykonane z cynkowego odlewu ciśnieniowego zapewniają długotrwałą pracę nawet w środowiskach o dużym natężeniu pracy maszyn i aparatury.
- Schemat przewodów – cztery żyły: biały, żółty, niebieski, pomarańcz, z wyraźnym opisem przeznaczenia, ułatwiają szybki montaż i minimalizują ryzyko pomyłek podczas instalacji.
- Komfort instalacji – produkt wyposażony w opaskę kodującą, szybki montaż poprzez włożenie i dokręcenie oraz dodatkowe zabezpieczenie przed wstrząsami i drganiami.
Typowe zastosowania – automatyka, przemysł, sieci Ethernet
Złącze M12 żeńskie/żeńskie znajduje szerokie zastosowanie:
- Przemysłowa automatyka i robotyka – łączenie urządzeń sieciowych, sterowników PLC, czujników i modułów komunikacyjnych.
- Systemy transportu i logistyki – integracja punktów dostępu, skanerów, kamer IP i urządzeń kontrolnych w magazynach oraz na liniach produkcyjnych.
- Instalacje maszynowe – infrastruktura połączeń sieciowych w obrabiarkach, maszynach pakujących oraz na liniach montażowych.
- Rozwiązania outdoor i mobilne – pojazdy specjalistyczne, terminale przewoźne i stanowiska terenowe wymagające odporności na czynniki atmosferyczne.
- Aplikacje wymagające wysokiej ochrony EMC – osłona oplotowa kabla oraz ekranowanie stanowią skuteczną barierę przed zakłóceniami elektromagnetycznymi.
Budowa i przewaga jakościowa przewodu M12 Ethernet
- PUR – materiał płaszcza: gwarancja długiej żywotności i odporności na ścieranie.
- FRNC – materiał wewnętrzny: wysoki poziom bezpieczeństwa pożarowego, niska emisja dymu oraz gazów toksycznych.
- Pewność transmisji danych – spełnienie norm EN 50173-1 oraz ISO/IEC 11801:2002 (klasa D, CAT5e).
- Wysoka elastyczność – minimalny promień zgięcia (stały: 6 x średnica zewnętrzna; ruch: 12 x średnica zewnętrzna), co sprawia, że przewód nadaje się do instalacji ruchomych i dynamicznych.
- Bezhalogenowa konstrukcja – przyjazność dla środowiska oraz bezpieczeństwo użytkowania w krytycznych aplikacjach przemysłowych.
- Zabezpieczenia elektryczne – znamionowy pik napięciowy 1,5 kV oraz wytrzymałość dielektryczna 2 kV.
Dlaczego warto wybrać kabel Ethernet M12 D-kodowany?
Złącze M12 żeńskie/żeńskie do Ethernet gwarantuje niezawodność połączeń w środowiskach o wysokich wymaganiach odpornościowych. Doskonale sprawdza się w aplikacjach, gdzie liczy się odporność na drgania, kurz, wodę i oleje. Prosta instalacja, uniwersalność zastosowań oraz wysoka jakość wykonania czynią je idealnym rozwiązaniem dla profesjonalnych instalacji przemysłowych.
