Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 659 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |

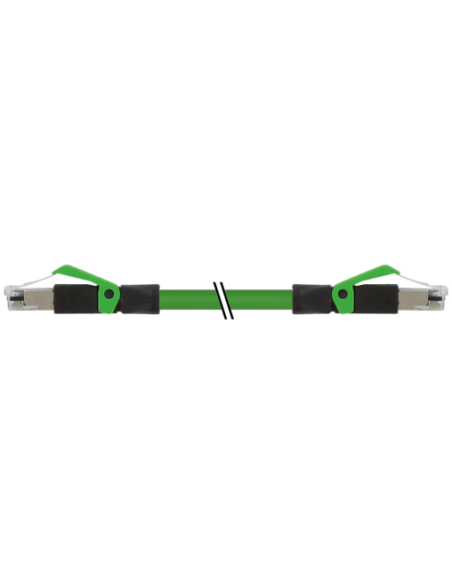

Złącze Ethernet RJ45 męskie 0° – męskie 0°, przewód ekranowany CAT5e 2m – Kod produktu: 7000-74301-6590200
Złącze RJ45 męskie 0° – RJ45 męskie 0° to wysokiej jakości kabel sieciowy przeznaczony do zastosowań przemysłowych i automatyki. Spełnia standardy Ethernet CAT5e, co gwarantuje niezawodność transmisji danych oraz kompatybilność z przemysłowymi systemami sieciowymi.
Kabel Ethernet – Zastosowanie w Przemyśle i Automatyce
Dedykowany do sieci przemysłowych oraz wymagających instalacji Ethernet, gdzie liczy się trwałość i odporność na warunki środowiskowe. Dzięki zastosowaniu ekranowania oraz specjalistycznych materiałów, idealnie sprawdza się zarówno w halach produkcyjnych, jak i w maszynach oraz instalacjach automatyki.
- Przemysłowa automatyka – gwarantowana pewność połączenia w środowiskach narażonych na zakłócenia elektromagnetyczne.
- Systemy sieciowe Ethernet – pełna kompatybilność z urządzeniami bazującymi na standardzie CAT5e.
- Integracja maszyn – doskonały wybór do rozwiązań wymagających szybkiej i stabilnej transmisji danych do 100 Mbit/s.
Budowa i Odporność – Kabel Ethernet CAT5e z Ekranowaniem
Kabel o długości 2 m, wyposażony w dwa proste męskie złącza RJ45, wykonany z wysokiej jakości materiałów: płaszcz PUR zapewnia odporność chemiczną oraz na oleje, a całkowite ekranowanie (oplot miedziany, folia, włóknina) chroni przed zakłóceniami elektromagnetycznymi.
- Odporność na płomień: zgodność z normami UL 1581, IEC 60332-2-2.
- Odporność olejowa oraz chemiczna: możliwość zastosowania w warunkach przemysłowych (zaleca się sprawdzenie kompatybilności przy agresywnych mediach).
- Wytrzymałość na zginanie: zaprojektowany do pracy w ruchu – nawet do 2 milionów cykli gięcia.
Parametry i Funkcjonalności Przewodu RJ45 do Sieci Przemysłowej
Przewód czterożyłowy (kolory: biały, żółty, niebieski, pomarańcz), w pełni ekranowany – dedykowany do transmisji w trybie full duplex. Odpowiedni do przesyłania danych w sieciach Ethernet 100 Mbit/s, ze stopniem ochrony IP20.
Zalety przewodu RJ45-RJ45 Ethernet:
- Doskonała odporność na ścieranie, gięcie i działanie substancji chemicznych.
- Wytrzymały mechanicznie, bezhalogenowy oraz bezołowiowy płaszcz.
- Stabilna i bezpieczna transmisja danych.
- Łatwa instalacja dzięki precyzyjnie wykonanemu złączu ze zatrzaskiem.
- Długotrwała eksploatacja nawet w trudnych warunkach.
Typowe Zastosowania Przemysłowe i Automatyczne
Kabel Ethernet RJ45 idealnie sprawdzi się w:
- sieciach przemysłowych i automatyce,
- łączności między sterownikami PLC a komponentami maszyn,
- systemach monitoringu i wizualizacji,
- przesyłaniu danych w magazynach oraz centrach logistycznych,
- integracji połączeń wewnątrz szaf sterowniczych.
Wysokie parametry techniczne oraz uniwersalność sprawiają, że przewód RJ45 męski 0° – męski 0°, ekranowany, o długości 2 m, jest wybierany przez profesjonalistów do najbardziej wymagających zastosowań przemysłowych.
