Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

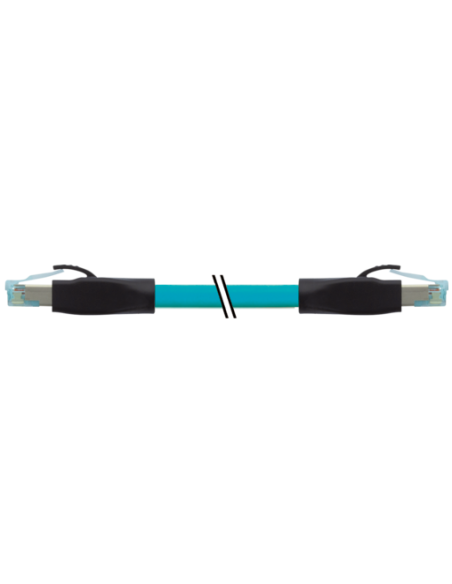

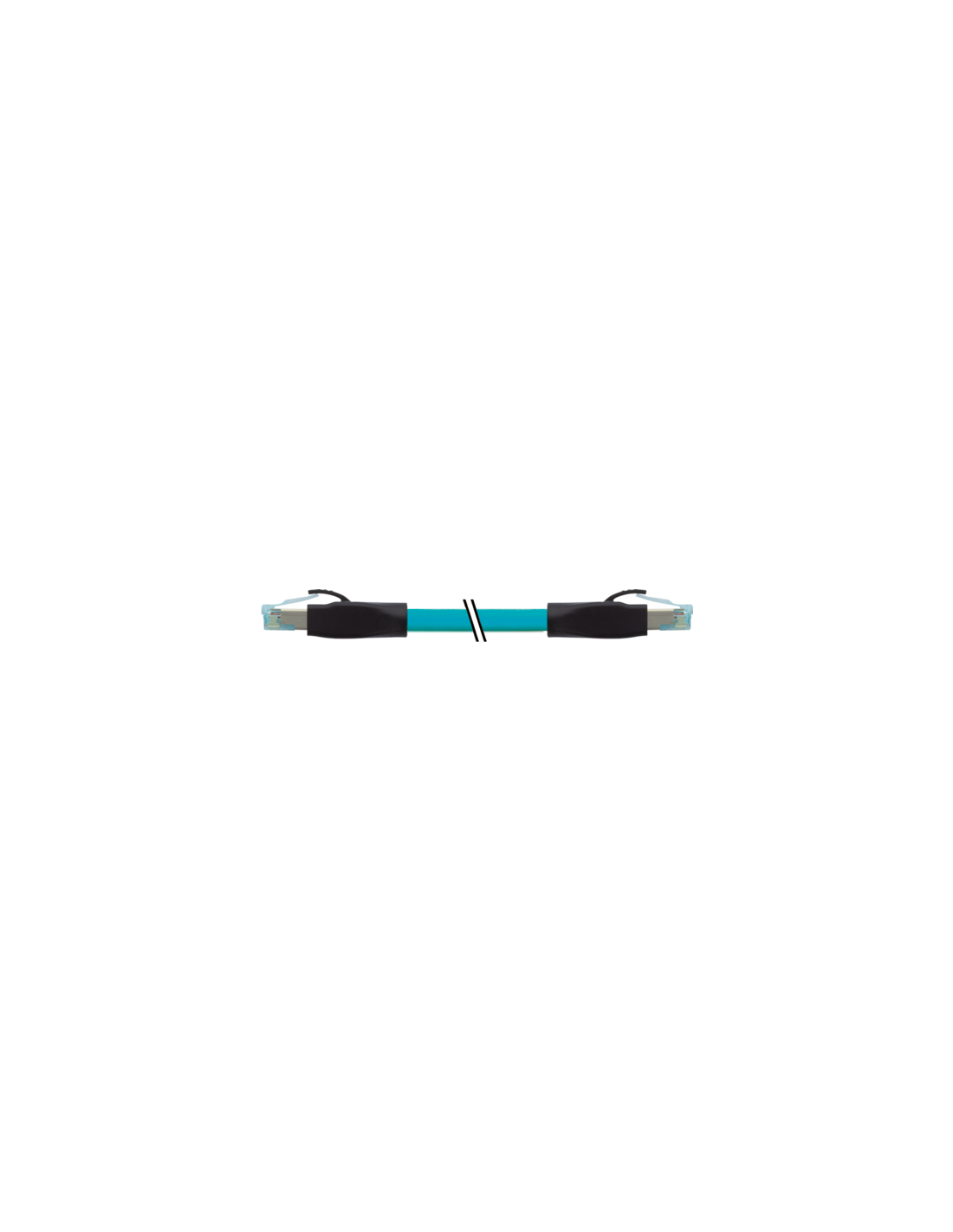

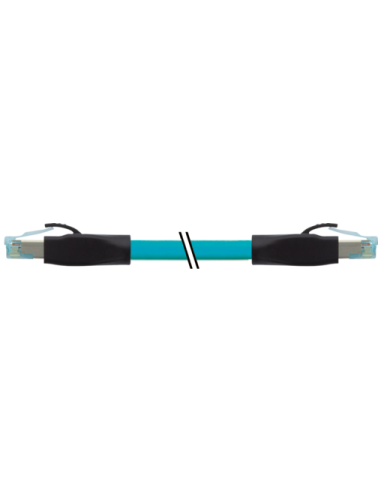

Złącze RJ45 męskie 0° / RJ45 męskie 0° Gigabit 7700-74315-S4X1000 – Kabel Ethernet CAT6A 10m
Profesjonalne złącze RJ45 męskie-męskie przeznaczone do szybkich połączeń sieciowych w standardzie Gigabit Ethernet. Produkt o długości 10 metrów, stworzony do najbardziej wymagających zastosowań przemysłowych i biurowych.
Kabel sieciowy RJ45 CAT6A – stabilność i wydajność transmisji danych
Kabel ethernetowy klasy Categorii 6A zapewnia przesyłanie danych z prędkością do 10 Gbit/s oraz spełnia normy ISO/IEC 11801:2002 i EN 50173-1. Dzięki pełnemu ekranowaniu oraz solidnej konstrukcji gwarantuje ochronę przed zakłóceniami elektromagnetycznymi oraz stabilność sygnału w wymagających środowiskach.
Zastosowania – Gdzie sprawdzi się kabel RJ45 męski-męski?
- Połączenia urządzeń sieciowych: switche, routery, serwery, panele krosowe
- Automatyka przemysłowa: integracja systemów sterowania, komunikacja maszyn
- Profesjonalne sieci biurowe: budowa i rozbudowa infrastruktury informatycznej
- Monitoring IP: pewne połączenie kamer i rejestratorów w sieciach przemysłowych oraz biurowych
- Praca w trudnych warunkach: możliwość stosowania w miejscach narażonych na kontakt z olejami i innymi chemikaliami (należy zweryfikować odporność w przypadku aplikacji agresywnych)
Zalety okablowania CAT6A z wtykami RJ45
- Stabilność połączenia na długich odcinkach – do 66 m długości kabla
- Hermetyczna osłona i ekranowanie zwiększające odporność na zakłócenia
- Bardzo dobra odporność na ścieranie, oleje i chemikalia – płaszcz wykonany z TPE
- Elastyczność – odporność na zginanie, podwyższona liczba cykli gięcia (do 35 milionów)
- Bezpieczna blokada zatrzaskowa – pewne i stabilne połączenie
- Certyfikaty bezpieczeństwa, m.in. cURus, zgodność z normami odporności ogniowej (IEC 60332-2-2)
Szczegółowe informacje konstrukcyjne
- Typ: RJ45 męski 0° / RJ45 męski 0°
- Liczba pinów: 8 (pełne obsadzenie, TIA/EIA-568B)
- Długość kabla: 10 metrów
- Materiał płaszcza: TPE, bez halogenów, bezołowiowy
- Kabel ekranowany: folia + izolacja HDPE
- Przekrój przewodów: 26 AWG, skrętka miedziana, ocynkowana
- Zakres temperatur pracy: od -40°C do 80°C
- Stopień ochrony: IP20 (przy prawidłowej instalacji)
Podsumowanie – Kabel Gigabit Ethernet do zadań specjalnych
Złącze RJ45 męskie 0° / RJ45 męski 0° Gigabit 7700-74315-S4X1000 to niezawodny wybór dla aplikacji wymagających stabilnego i szybkiego przesyłu danych. Dzięki odpornej na warunki zewnętrzne konstrukcji oraz zgodności z przemysłowymi normami jakości, sprawdzi się zarówno w instalacjach biurowych, jak i przemysłowych. To idealne rozwiązanie do budowy nowych i modernizacji istniejących sieci LAN.
