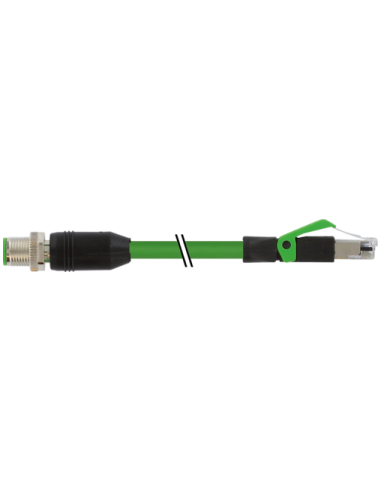

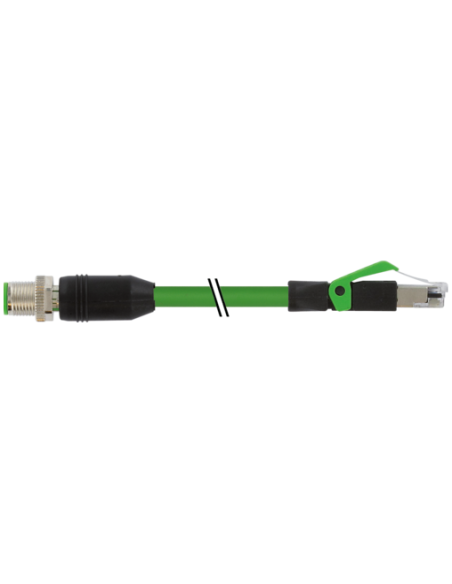

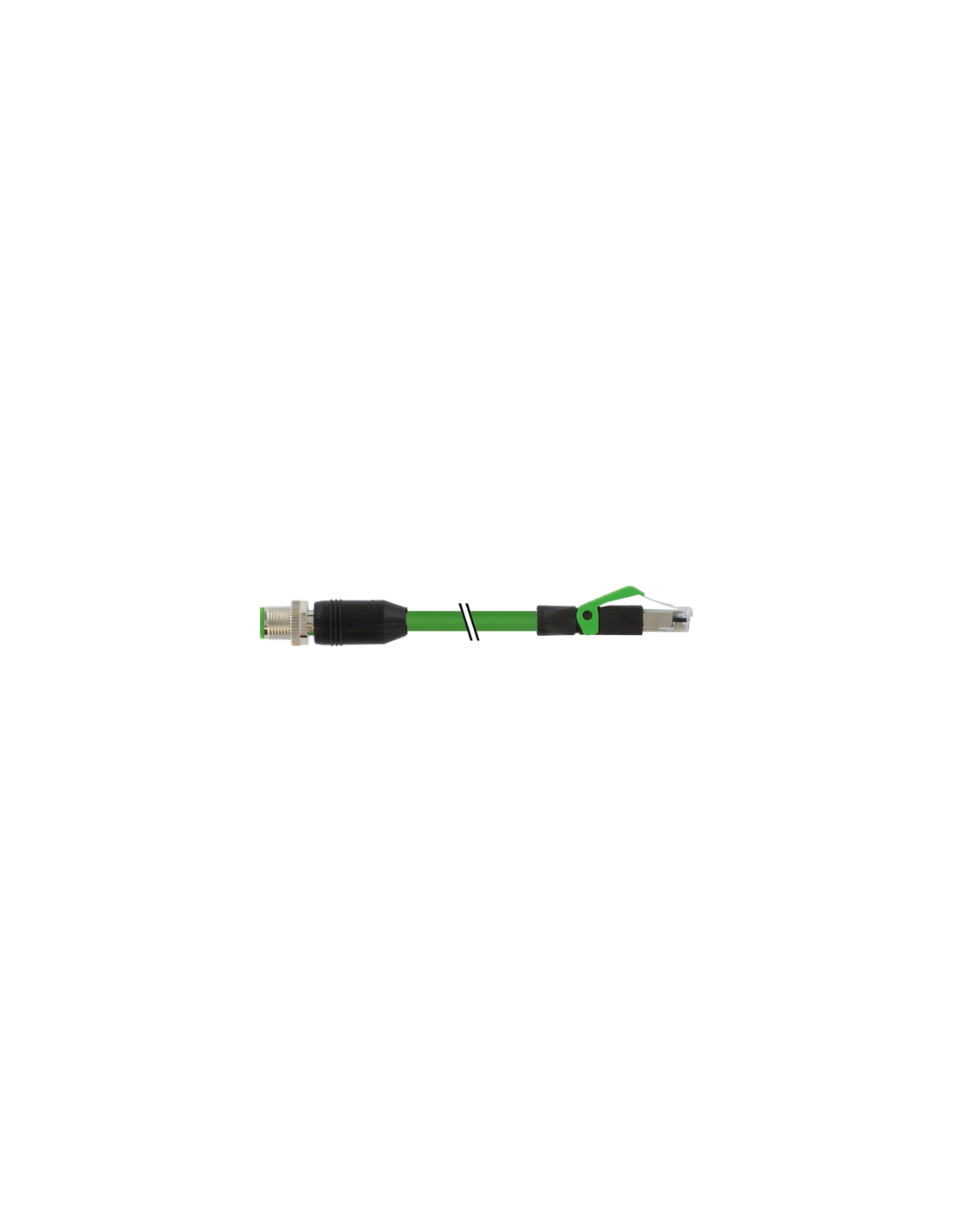

Męski prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 12 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Kabel M12 męski 0° / RJ45, ekranowany o długości 12 metrów to wysokiej jakości przewód dedykowany do zastosowań przemysłowych oraz automatyki, gdzie wymagane są niezawodne i stabilne połączenia sieciowe Ethernet. Produkt sygnowany kodem 7000-44711-7941200 umożliwia połączenie między złączami M12 (kodowanie D, 4 piny) oraz RJ45, zapewniając bezpieczeństwo i trwałość nawet w trudnych warunkach środowiskowych.
Kabel M12 męski – RJ45 ekranowany Ethernet CAT5 to przewód idealny do integracji infrastruktury sieciowej w maszynach, liniach produkcyjnych, systemach sterowania czy robotyce. Przewód Ethernet znajduje zastosowanie w miejscach narażonych na działanie czynników mechanicznych, chemicznych oraz olejów, gdzie tradycyjne przewody mogą szybko ulec uszkodzeniu.
Ekranowany przewód CAT5 gwarantuje wysoką odporność na zakłócenia elektromagnetyczne, co wpływa na jakość transmisji danych i zwiększa stabilność działania urządzeń sieciowych. Kabel posiada trwałą powłokę z poliuretanu (PUR), odznaczającą się podwyższoną odpornością na ścieranie, promieniowanie UV, oleje oraz chemikalia. Stopień ochrony IP67 dla złącza M12 zapewnia niezawodność nawet w warunkach zapylenia i podwyższonej wilgotności, podczas gdy złącze RJ45 spełnia standard IP20.
Najważniejsze zalety kabla M12 męski / RJ45:
Kabel zbudowany jest z czterech żył w standardowych kolorach (biały, żółty, niebieski, pomarańczowy), posiada ekran z oplotu miedzianego oraz dodatkową osłonę foliową, co zapewnia doskonałą ochronę przesyłanych sygnałów. Płaszcz kabla wykonano z PUR (bezhalogenowy, bezołowiowy, wolny od FCKW i silikonu), a materiał izolacji to trwały PE.
Typowe funkcje i korzyści użytkowe:
Przewód dedykowany do zaawansowanych sieci przemysłowych, pozwala na szybkie i bezpieczne połączenie różnorodnych urządzeń automatyki i systemów IT, a także współpracuje z wieloma kontrolerami i urządzeniami sieciowymi dostępnymi na rynku. Wybierz ekranowany kabel M12 męski / RJ45 wszędzie tam, gdzie wymagana jest trwałość, szczelność, pewność transmisji oraz bezpieczeństwo eksploatacji w wymagających środowiskach.
