Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45PP, 4-piny
ekranowany
Push Pull
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

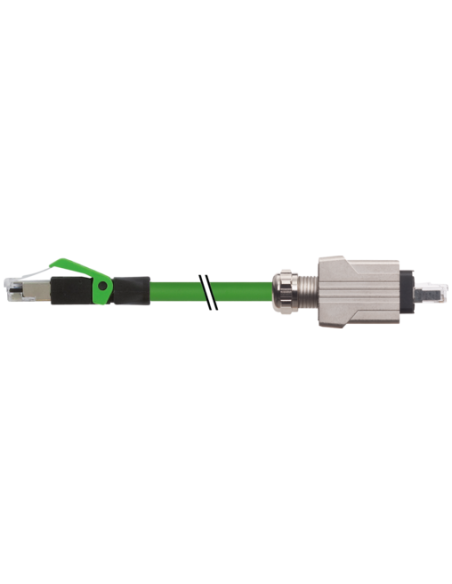

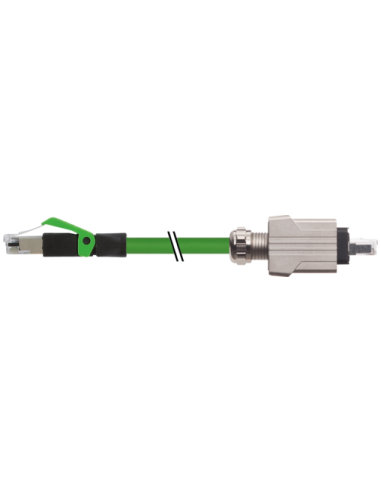

Przewód Ethernet RJ45 Push Pull prosty/RJ45 prosty CAT5 – kod 7000-74305-7960030
Przewód Ethernet RJ45 Push Pull prosty/RJ45 prosty to wysokiej jakości kabel przemysłowy przeznaczony do niezawodnej transmisji danych w sieciach przemysłowych. Wyposażony w złącza typu RJ45 oraz system Push Pull zapewnia szybkie i bezpieczne podłączenie, nawet w trudnych warunkach środowiskowych. Produkt jest zgodny z wymaganiami normy UN/ECE R118 i obsługuje transmisję danych w standardzie Ethernet CAT5.
Kabel sieciowy RJ45 Push Pull – zastosowanie i możliwości
Kabel ten został zaprojektowany do pracy w środowiskach przemysłowych, gdzie wymagana jest zwiększona odporność na czynniki mechaniczne oraz chemiczne. Typowe zastosowania obejmują automatyzację przemysłową, linie produkcyjne, systemy sterowania, infrastrukturę IT w halach produkcyjnych oraz połączenia maszyn i urządzeń w sieciach przemysłowych.
- Przemysł automatyki – niezawodność transmisji sygnałów sterujących oraz kontroli maszyn
- Budowa maszyn – odporność na drgania, oleje i agresywne środowiska
- Instalacje sieciowe – stabilna transmisja danych do 100 Mbit/s
- Sieci Ethernet o podwyższonych wymaganiach ochrony przed zakłóceniami elektromagnetycznymi dzięki ekranowaniu
Zalety przewodu RJ45 Push Pull prosty
- Wytrzymała obudowa – złącze wykonane z tworzywa PUR o wysokiej odporności mechanicznej i chemicznej oraz z metalowymi elementami blokującymi
- Stopień ochrony IP65/IP67 – zapewnia doskonałą ochronę przed kurzem i wodą
- Ekranowanie przewodu – osłona oplotem miedzianym oraz foliowanie redukuje zakłócenia EMC
- Duża odporność na oleje i chemikalia – idealny do zastosowań w przemyśle oraz w miejscach narażonych na kontakt z agresywnymi substancjami
- Kompatybilność ze standardem CAT5 – zgodność z międzynarodowymi normami ISO/IEC 11801:2002 oraz EN 50173-1
- Bezhalogenowy i bezołowiowy – bezpieczny dla środowiska i użytkownika
- Praca w szerokim zakresie temperatur od -40°C do +80°C (przy stałym podłączeniu przewodu)
- Docelowa długość – wersja o długości 0,3 m, inne długości dostępne na życzenie
Specyfikacja techniczna – najważniejsze informacje
Kabel RJ45 Push Pull prosty zapewnia:
- Transmisję 100 Mbit/s (Full Duplex)
- 4-żyłową skrętkę miedzianą (kolory: biały, żółty, niebieski, pomarańczowy)
- Ekranowanie o skuteczności 85%
- Wytrzymałość na wielokrotne zginanie i skręcanie (do 3 milionów cykli)
- Wysoką izolację i odporność na przepięcia do 2 kV
Kabel posiada identyfikację przewodu „796”, a jego konstrukcja pozwala na łatwą i szybką instalację, nawet w ograniczonej przestrzeni montażowej, dzięki kompaktowym wymiarom złączy.
Wymiary oraz budowa złączy RJ45 Push Pull

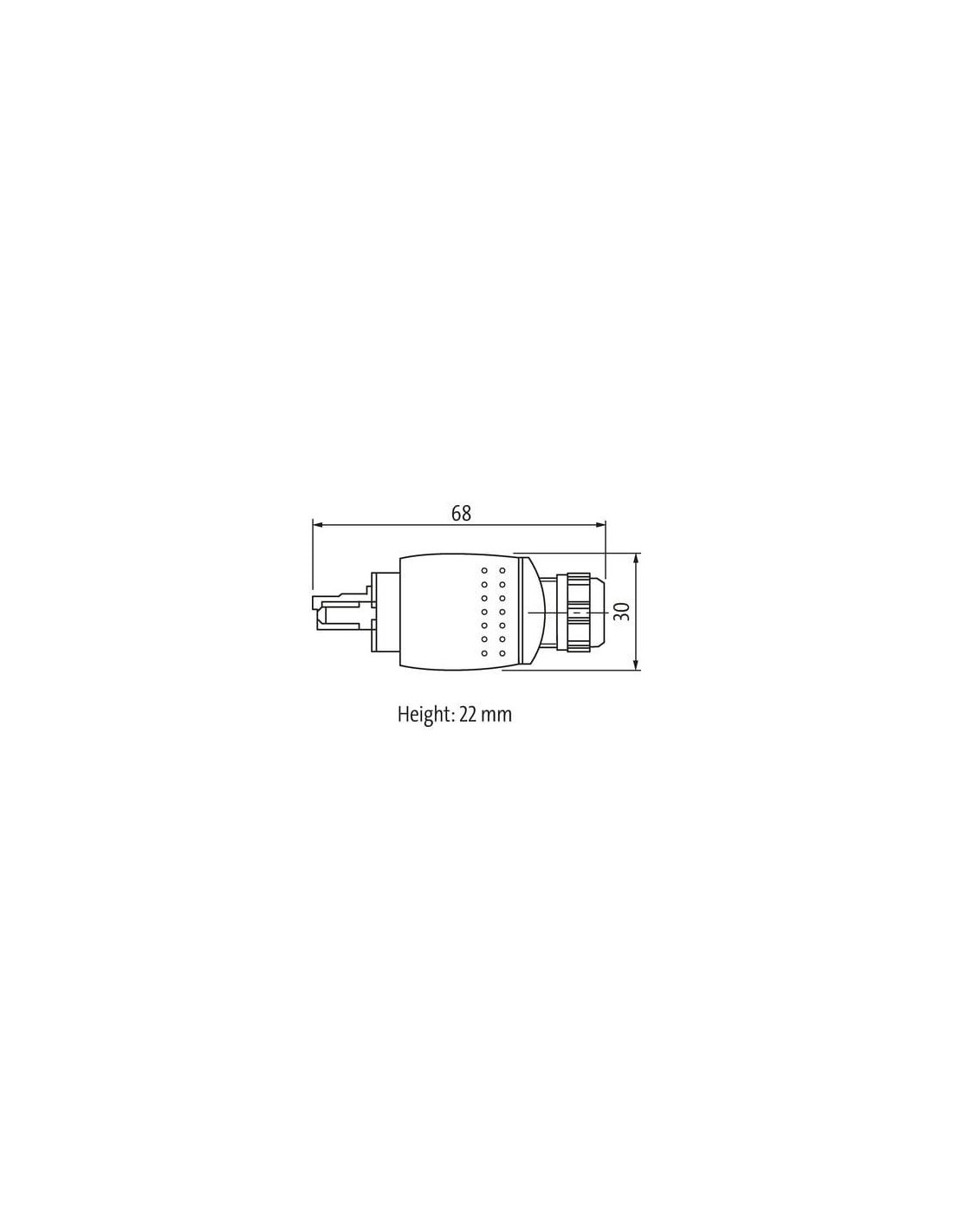

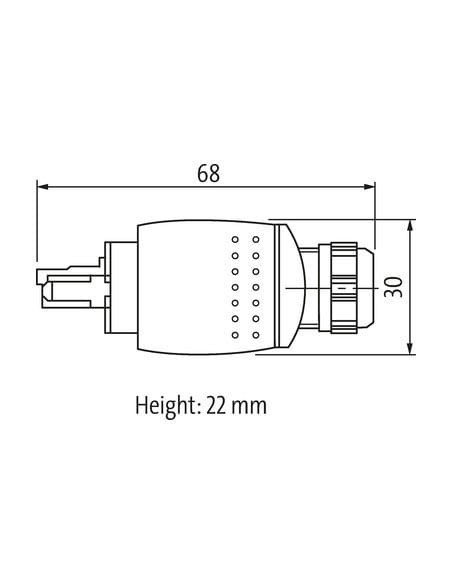

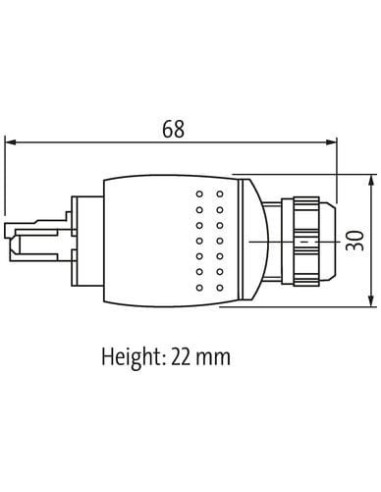

- Główka Push Pull: długość 68 mm, wysokość 22 mm, szerokość 30 mm
- Standard RJ45: długość 49,5 mm, szerokość 13,5 mm, wysokość 16,5 mm
- Wytrzymałe blokady zatrzaskowe gwarantujące stabilność połączenia
Podłączenie przewodu – schemat oraz kodowanie kolorów
Przewód zrealizowany jest w standardzie prostym (pin 1 do pinu 1, pin 2 do pinu 2 itd.), co ułatwia instalację i eliminuje pomyłki podczas montażu. Kodowanie kolorów żył: biały (WH), żółty (YE), niebieski (BU), pomarańczowy (OG).
Odporność na warunki przemysłowe
Kabel charakteryzuje się zwiększoną odpornością na ścieranie, zginanie oraz działanie czynników atmosferycznych, co czyni go idealnym do zastosowań w trudnych warunkach przemysłowych, w liniach produkcyjnych, szafach sterowniczych oraz w środowiskach, gdzie wymagana jest najwyższa niezawodność.
