Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

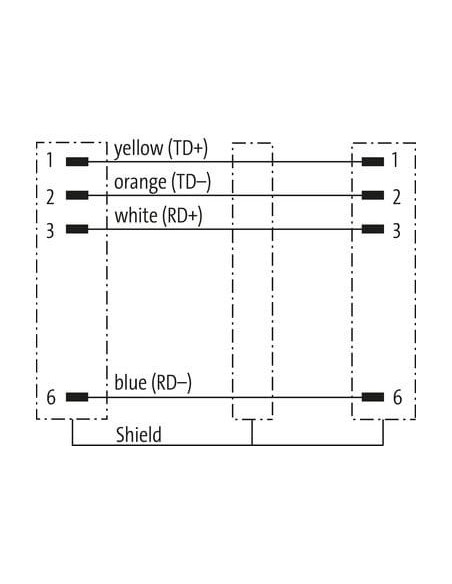

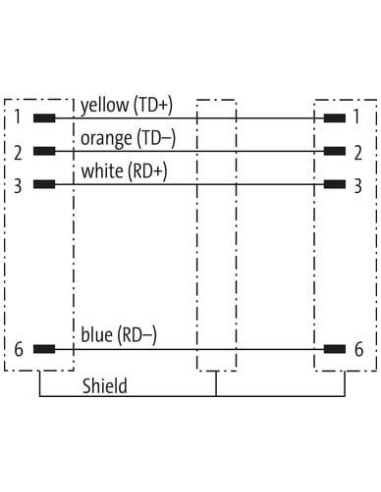

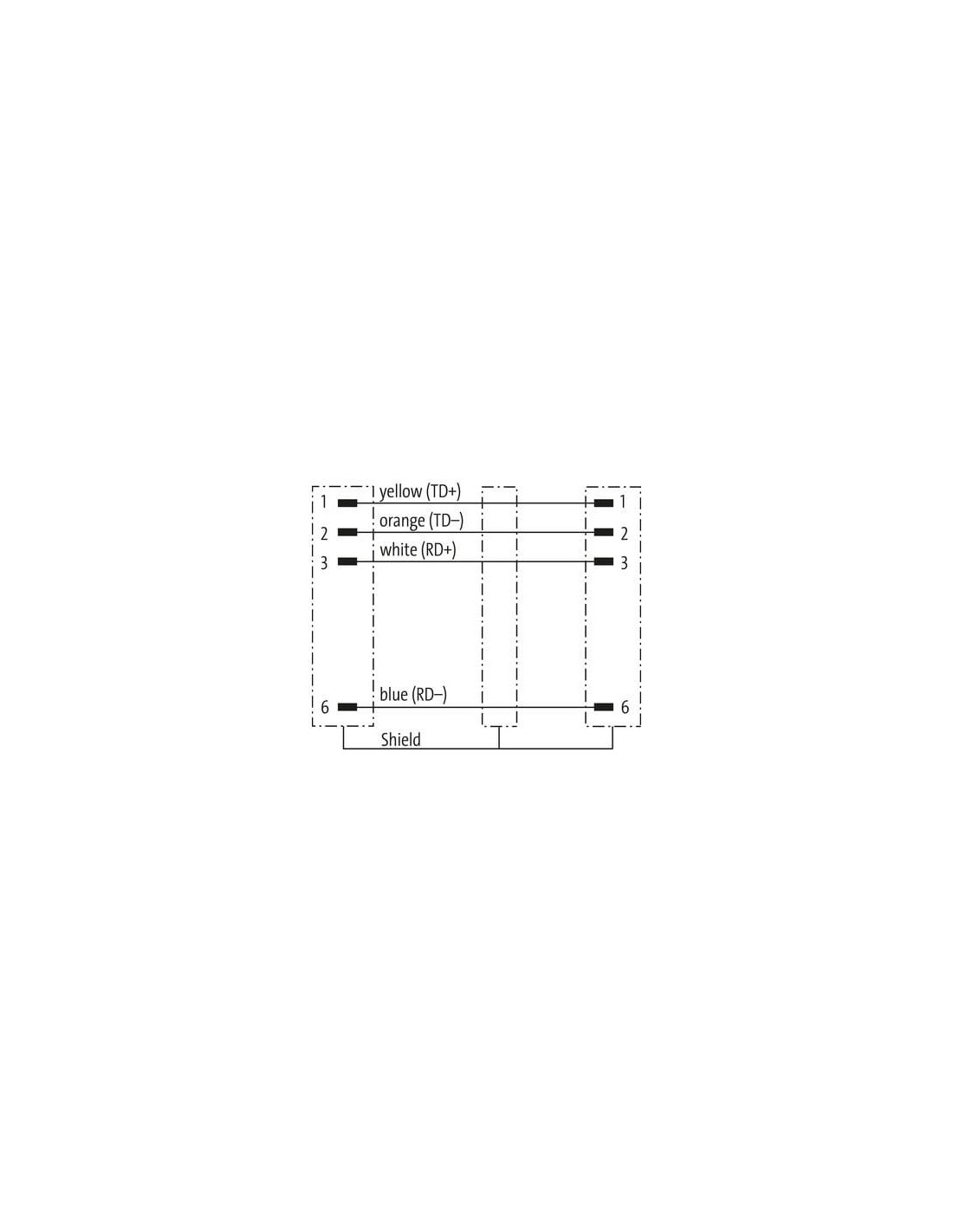

| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

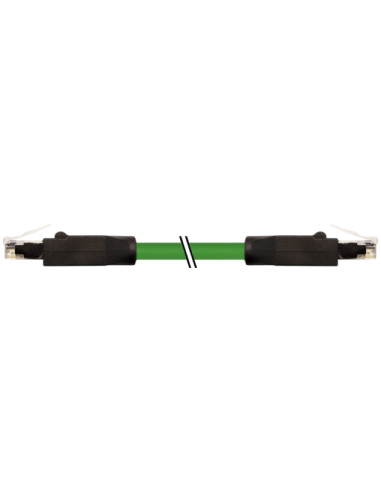

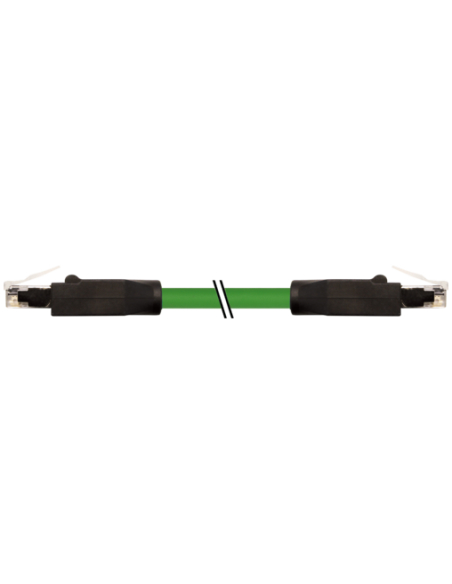

Konektor RJ45 męski – prosty, ekranowany, Ethernet CAT5 – kod 7700-74301-S7V1000
Konektor RJ45 męski – prosty to wysokiej jakości element przeznaczony do profesjonalnych zastosowań w przemyśle i automatyce. Kabel spełnia standard Ethernet CAT5, zapewniając stabilne i szybkie połączenie sieciowe do 100 Mbit/s na odległość do 100 metrów.
Zastosowanie i możliwości wykorzystania kabla RJ45
Produkt znajduje szerokie zastosowanie w systemach przemysłowej komunikacji Ethernet, automatyce, sterowaniu maszynami, sieciach PLC, a także w aplikacjach wymagających niezawodnej i odpornej na zakłócenia transmisji danych. Konektor dedykowany jest do łączenia urządzeń sieciowych, takich jak switche przemysłowe, sterowniki PLC, kamery IP, routery oraz inne urządzenia komunikujące się za pomocą interfejsu RJ45.
- Transmisja danych Full Duplex – pewna i szybka komunikacja w trybie pełnodupleksowym.
- Wysoka odporność kabli – płaszcz i izolacja odporne na działanie oleju, chemikaliów oraz płomieni.
- Wysoka elastyczność – konstrukcja przewodu umożliwia stosowanie w ruchomych i dynamicznych instalacjach (przewód przeznaczony do wielu cykli gięcia i skręcania).
- Konstrukcja ekranowana – skuteczna ochrona przed zakłóceniami elektromagnetycznymi (oplot miedziany, ocynowany, pokrycie 75%, dodatkowa folia).
Charakterystyka techniczna przewodu Ethernet RJ45
Konektor RJ45 – prosty, wyposażony w 4 piny (złącze 4-biegunowe), został zaprojektowany do szybkich i stabilnych połączeń sieciowych. Przewód o długości 10 m gwarantuje wygodę instalacji nawet w rozległych rozdzielniach lub wzdłuż linii produkcyjnych.
- Kabel o zielonej izolacji i typowym układzie przewodów: biały – niebieski, pomarańczowy – żółty.
- Stopień ochrony IP20 umożliwia stosowanie wewnątrz szaf sterowniczych i urządzeń.
- Konstrukcja bez kapturków kablowych, z solidnym kapturkiem ochronnym na złączu RJ45.
- Tolerancja długości kabla według norm przemysłowych zapewnia precyzyjne dopasowanie do wymaganej instalacji.
- Wysoka odporność mechaniczna i temperaturowa – praca w zakresie temperatur od -25°C do 85°C, odporność na cykle zginania i skręcania.
Budowa i bezpieczeństwo złącza Ethernet
Obudowa wykonana jest z trwałego tworzywa PUR, które zapewnia odporność na uszkodzenia oraz działanie agresywnych mediów przemysłowych. Blokada zatrzaskowa gwarantuje pewne i stabilne podłączenie w gnieździe RJ45. Konstrukcja kabla oraz zastosowane materiały (PUR, TPE, PA, HDPE) są wolne od ołowiu i FCKW, zgodne z wymaganiami ekologicznymi.
Zalecaną ochronę przed obciążeniami mechanicznymi uzyskuje się poprzez stosowanie dodatkowych środków mocujących, takich jak opaski zaciskowe. Przewód spełnia również wymagania dotyczące odpowiedniego promienia gięcia oraz odporności na płomień zgodnie z normami IEC 60332-2-2 oraz UL 1581.
Typowe zastosowania przewodu RJ45 CAT5
- Połączenia urządzeń przemysłowych w sieciach Ethernet
- Systemy automatyki, szafy sterownicze, instalacje maszynowe
- Modernizacje oraz rozbudowy infrastruktury sieciowej
- Połączenia w środowiskach o wysokiej odporności na czynniki zewnętrzne (chemikalia, oleje, zmiany temperatury)
Konektor RJ45 męski – prosty, ekranowany to profesjonalne rozwiązanie do wymagających zastosowań przemysłowych oraz instalacji, gdzie stabilność transmisji, odporność mechaniczna i bezpieczeństwo użytkowania są kluczowe.
