Ethernet CAT6A

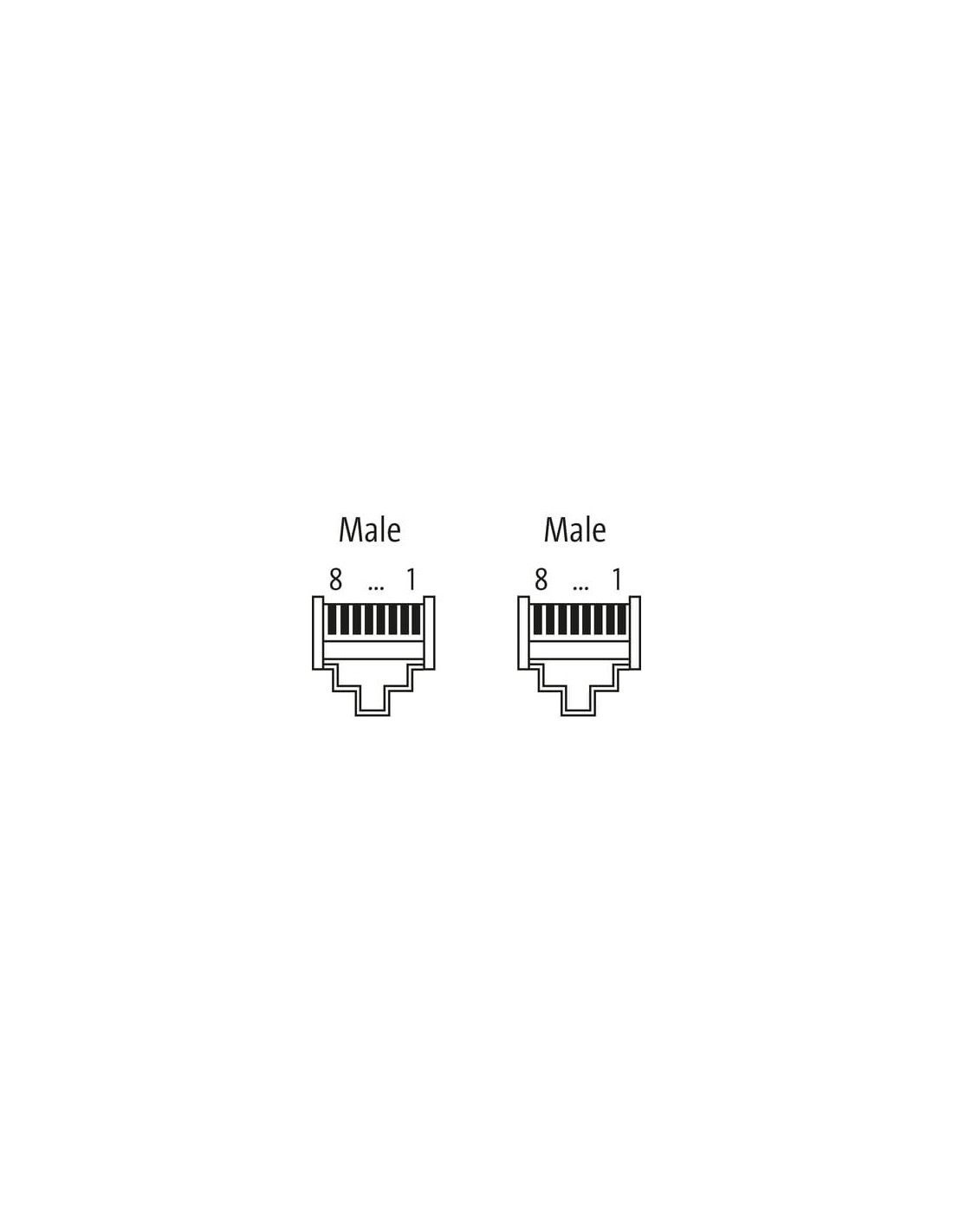

Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

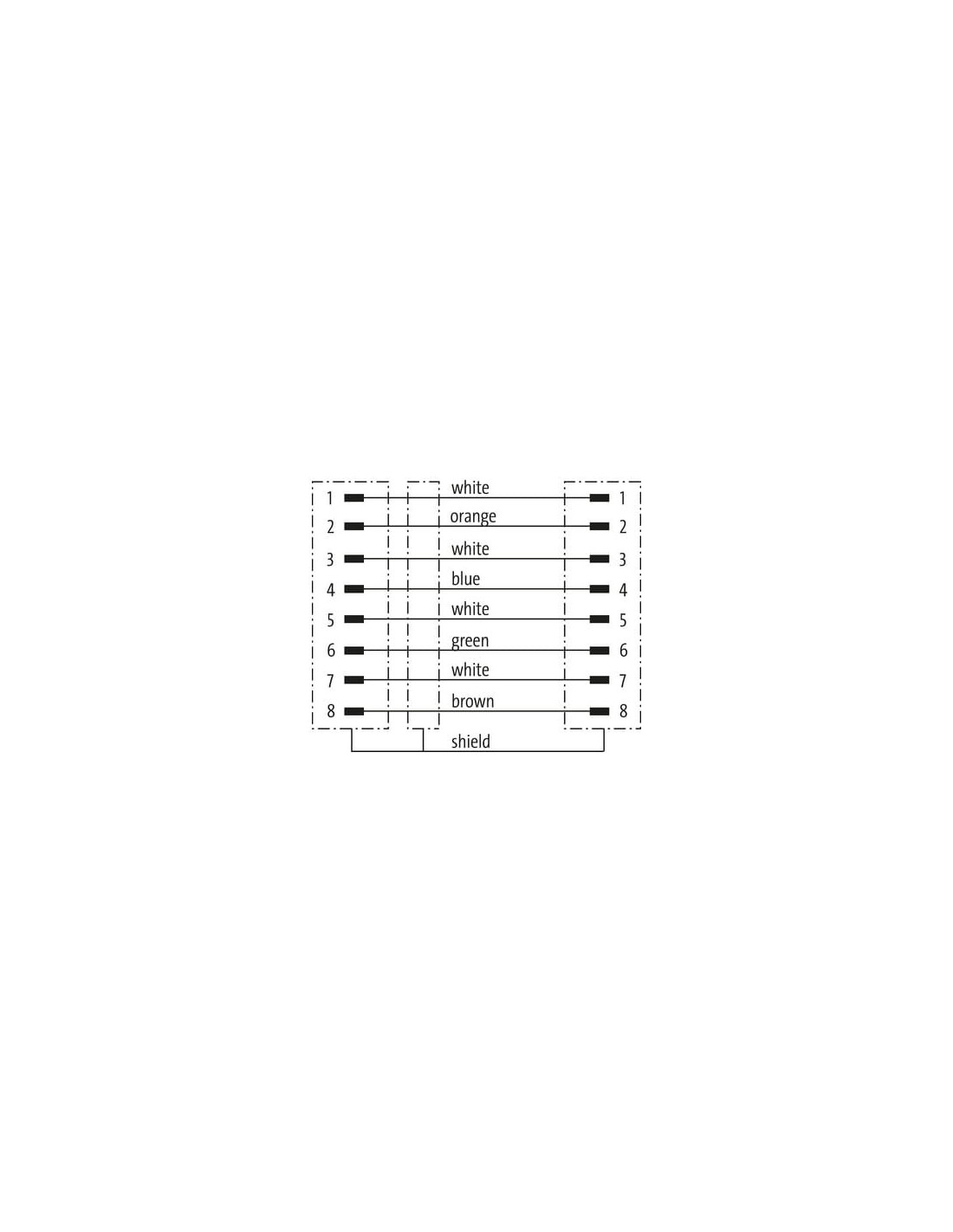

| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 478 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Konektor RJ45 męski – prosty, Gigabit, CAT6A, 3m – profesjonalny przewód Ethernet
Kabel Ethernet RJ45 męski – męski Cabinet-Line o długości 3 metrów został stworzony z myślą o wymagających rozwiązaniach przemysłowych i sieciowych. Wysoka jakość wykonania zgodna ze standardem CAT6A umożliwia przesył danych z szybkością do 10 Gbit/s, co pozwala na zastosowanie przewodu zarówno w środowisku biurowym, jak i przemysłowym.
Najważniejsze cechy przewodu RJ45 męski – męski, CAT6A
- Złącza RJ45 – oba zakończone wtykiem męskim (prosty typ połączenia, 8 pinów)
- Standard transmisji CAT6A – zgodny z wymaganiami sieci Gigabit Ethernet i 10 Gigabit Ethernet
- Ekranowany przewód – podwyższona odporność na zakłócenia elektromagnetyczne
- Długość kabla: 3 metry
- Wytrzymały płaszcz z FRNC – zwiększona odporność na płomienie (zgodność z IEC 60332-2-2, UL 1581 FT2), dobra odporność chemiczna i na oleje
- Stopień ochrony IP20 – odpowiedni do zastosowań wewnętrznych
- Szeroki zakres temperatur pracy (-25°C do +85°C dla złącza; -20°C do +60°C dla kabla przy pracy stałej)
- Wysoka elastyczność i odporność na zginanie
- Typowa konstrukcja: 8 żył miedzianych (skrętka), ekran miedziany, przekrój żyły 26 AWG
Zastosowanie kabla RJ45 męski – męski
Przewód RJ45 CAT6A sprawdzi się doskonale w:
- Budowie sieci komputerowej w biurach, serwerowniach oraz w przemyśle
- Połączeniach urządzeń automatyki przemysłowej (sterowniki PLC, panele operatorskie, moduły IO)
- Komunikacji przemysłowej i transmisji danych w maszynach oraz na liniach produkcyjnych
- Połączeniach sieciowych w systemach monitoringu CCTV IP
- Zastosowaniach domowych – szybkie i stabilne połączenia komputerów, switchów, routerów, drukarek sieciowych itp.
Budowa i odporność materiałowa przewodu Ethernet
Kabel sieciowy został wykonany z wysokiej jakości tworzywa PUR oraz FRNC, gwarantując nie tylko długą żywotność, ale także odporność na środki chemiczne oraz oleje. Wysokiej klasy ekranowanie chroni transmisję przed zakłóceniami elektromagnetycznymi, co jest szczególnie istotne w środowisku przemysłowym.
Konstrukcja przewodu zapewnia wygodny montaż (prosty typ wyprowadzenia), a blokada zatrzaskowa złącza RJ45 gwarantuje pewne i bezpieczne połączenie. Przewód charakteryzuje się wysoką elastycznością i odpornością na zginanie, dzięki czemu możliwa jest instalacja także w trudno dostępnych przestrzeniach.
Bezpieczeństwo, niezawodność i uniwersalność
Dzięki zgodności z wieloma normami (w tym IEC, UL, DIN EN) oraz wysokiej jakości ekranowaniu przewód może być stosowany w aplikacjach wymagających niezawodności transmisji danych. Materiał płaszcza i izolacji jest nie tylko trudnopalny, ale także wykazuje dobrą odporność na chemikalia, benzynę i oleje.
Kabel Ethernet RJ45 3m CAT6A to wybór gwarantujący kompatybilność ze wszystkimi standardowymi urządzeniami wyposażonymi w porty RJ45 oraz pewność stabilnego działania w każdych warunkach środowiskowych.
