Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

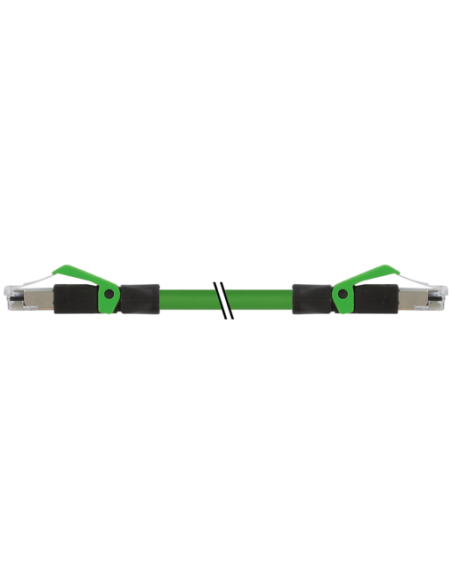

Konektor Ethernet RJ45 prosty – przewód połączeniowy do zastosowań przemysłowych 15 m
Konektor RJ45 prosty – RJ45 prosty (kod produktu: 7000-74301-7961500) to profesjonalny przewód połączeniowy Ethernet, spełniający wysokie wymagania stawiane okablowaniu sieciowemu w środowisku przemysłowym. Dzięki 4-pinowej, ekranowanej konstrukcji, zapewnia niezawodną transmisję danych oraz wysoką odporność na zakłócenia elektromagnetyczne.
Ethernet CAT5e – gwarancja wysokiej niezawodności
Przewód umożliwia realizację transmisji zgodnie ze standardem Ethernet CAT5e, co oznacza obsługę przepustowości do 100 Mbit/s oraz norm komunikacji ISO/IEC 11801:2002 | EN 50173-1. Full duplex zapewnia efektywną transmisję dwukierunkową. Przewód oferuje wysoki poziom stabilności sygnału oraz niską tłumienność, co jest kluczowe w rozbudowanych instalacjach sieciowych.
Wytrzymałość i odporność na warunki środowiskowe
- Długość kabla: 15 m – idealna do rozbudowanych instalacji.
- Wysoka odporność chemiczna oraz na oleje – zastosowany materiał obudowy (PUR) sprawdza się doskonale w środowiskach przemysłowych, także tam, gdzie występują agresywne media.
- Klasa ochrony IP20 – zapewnia bezpieczeństwo użytkowania wewnątrz budynków.
- Zakres temperatur pracy: od -25 °C do 85 °C (dla kabla: -40 °C do 80 °C przy montażu stałym).
Solidna budowa – trwałość nawet przy intensywnym użytkowaniu
Konektory RJ45 wyposażone są w trwałą, blokowaną mechanicznie osłonę zatrzaskową, co chroni styki przed przypadkowym rozłączeniem i uszkodzeniem. Przewód pokryty jest zieloną izolacją PUR, która jest bezhalogenowa, bezołowiowa, wolna od kadmu, FCKW i silikonu, a także zapewnia odporność na płomień zgodnie z normami IEC 60332-2-2 i UL 1581.
Ekranowany oplot miedziany (ocynowany) oraz folia wewnętrzna gwarantują wysoką odporność na zakłócenia EMI i RFI – jest to istotne w komunikacji sieciowej przemysłowej, gdzie obecność urządzeń elektrycznych może generować szumy.
Typowe zastosowania przewodu RJ45 Ethernet CAT5e
- Łączenie przemysłowych urządzeń sieciowych w automatyce, robotyce i maszynach.
- Połączenia paneli operatorskich HMI, sterowników PLC oraz innych komponentów automatyki.
- Integracja systemów monitoringu oraz infrastruktury IT w zakładach produkcyjnych.
- Modernizacje i budowa stabilnych sieci przemysłowych o wysokich wymaganiach dotyczących odporności mechanicznej i chemicznej.
Budowa i oznaczenie żył – łatwa instalacja
- Konfiguracja kolorów przewodów: biały, żółty, niebieski, pomarańczowy.
- Przekrój: 22 AWG – gwarantuje stabilność przesyłu oraz wytrzymałość przewodu, nawet przy częstym zginaniu.
- Skrętka 4-żyłowa o specjalnym ułożeniu zapewnia optymalną pracę przy transmisji danych.
Normy, certyfikaty i bezpieczeństwo
- Przewód spełnia wymagania UN/ECE R118 oraz posiada certyfikat cURus, potwierdzający zgodność z normami bezpieczeństwa i jakości.
- Izolacja i powłoka wykonane z materiałów o podwyższonej odporności na uszkodzenia mechaniczne oraz czynniki chemiczne.
Możliwości personalizacji
Przewody w innych długościach dostępne są na indywidualne zamówienie – to wygodne rozwiązanie w nietypowych aplikacjach oraz podczas rozbudowy infrastruktury sieciowej.
Podsumowanie
Konektor Ethernet RJ45 prosty – RJ45 prosty 15 m to specjalistyczny, wytrzymały przewód połączeniowy zaprojektowany do wymagających zastosowań przemysłowych, gdzie kluczowe są niezawodność transmisji, ochrona przed zakłóceniami oraz wytrzymałość na czynniki środowiskowe. Sprawdzi się idealnie w każdej nowoczesnej instalacji sieciowej – od maszyn przemysłowych po rozbudowane systemy automatyki.
