PROFIBUS
Męski 90° – żeński proste
M12 – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

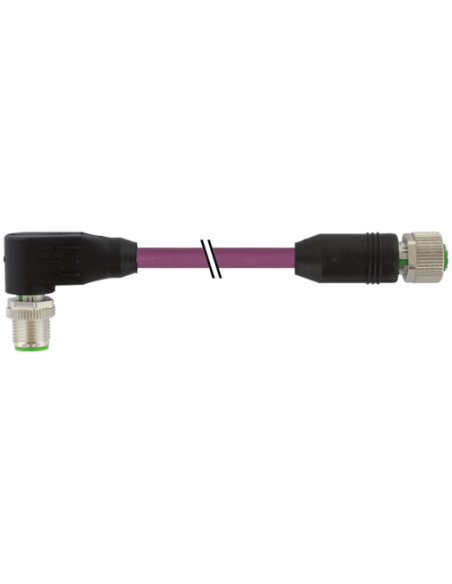

Kabel PROFIBUS M12 męski 90° do M12 żeński 0° ekranowany B-kod – 7000-44041-8400060
Złącze PROFIBUS M12 B-kodowane to wysokiej jakości przewód przeznaczony do przemysłowych systemów komunikacji i automatyki. Model ten charakteryzuje się ekranowaniem oraz wysoką odpornością mechaniczną i chemiczną.
Zastosowanie kabla PROFIBUS M12 B-kodowanego
Przewód dedykowany jest do łączności magistrali PROFIBUS, a także do aplikacji, gdzie niezbędna jest odporność na zakłócenia elektromagnetyczne (EMC), trwałość i solidność połączenia. Idealnie sprawdza się w:
- automatyce przemysłowej, liniach produkcyjnych, stanowiskach montażowych,
- systemach sterowania oraz transmisji danych,
- obszarach wymagających wysokiego poziomu ochrony IP67/IP66K,
- miejscach narażonych na oddziaływanie olejów, chłodziw, płynów technologicznych oraz agresywnych mediów.
Budowa przewodu PROFIBUS M12 B-kod
- Konfiguracja: z jednej strony wtyk M12 męski pod kątem 90°, z drugiej gniazdo M12 żeńskie proste.
- Długość przewodu: 0,6 m.
- Zastosowanie ekranowania: oplot miedziany cynowany zapewnia wysoką ochronę przed zakłóceniami elektromagnetycznymi.
- Kolorystyka przewodów: linie sygnałowe oznaczone kolorami – zielony i czerwony.
- Powłoka kabla: TPE-V – materiał o wysokiej odporności na czynniki chemiczne, oleje i trudne warunki środowiskowe.
- Bezpieczeństwo użytkowania: przewód spełnia wymagania norm UL, jest bezhalogenowy, bezsilikonowy i bezołowiowy.
Zalety złącza M12 ekranowanego PROFIBUS
- Odporność na warunki przemysłowe dzięki szczelności klasy IP67/IP66K po wpięciu i przykręceniu.
- Trwałość i niezawodność – wysoka wytrzymałość mechaniczna, również przy drganiach i wibracjach.
- Łatwa instalacja – praktyczne kąty wyprowadzenia złącza oraz zabezpieczenie przed działaniem sił mechanicznych (wskazane zastosowanie opasek kablowych).
- Kompatybilność z większością urządzeń PROFIBUS dzięki standardowemu kodowaniu B oraz gwintowi M12 x 1.
- Normy bezpieczeństwa oraz jakość potwierdzone certyfikatami (cURus).
Typowe zastosowania kabla
Profesjonalny przewód M12 PROFIBUS znajduje zastosowanie w:
- rozbudowanych systemach automatyki przemysłowej,
- maszynach produkcyjnych i stanowiskach zrobotyzowanych,
- szybkiej i niezawodnej transmisji danych w środowiskach o wysokim poziomie zakłóceń,
- obszarach, w których przewiduje się ruch kabli (zgodność z normami odporności na gięcie i wytrzymałości na wielokrotne cykle zgięcia).
Kabel złączny M12 męski 90°/M12 żeński 0°, ekranowany, B-kod, PROFIBUS 7000-44041-8400060 to uniwersalne i niezawodne rozwiązanie dla wymagających systemów sterowania i komunikacji w nowoczesnych zakładach przemysłowych.
