DESINA® ECOFAST®

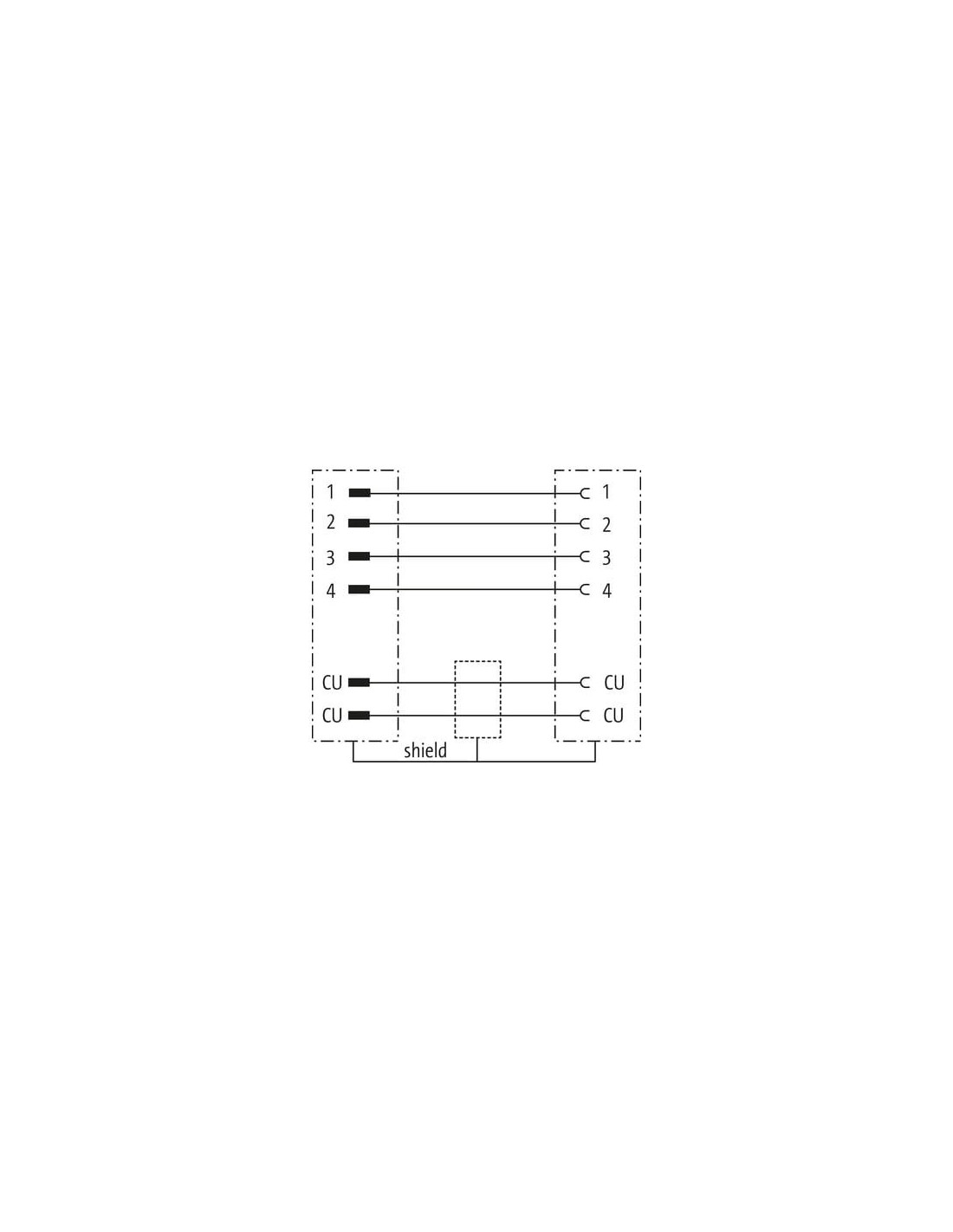

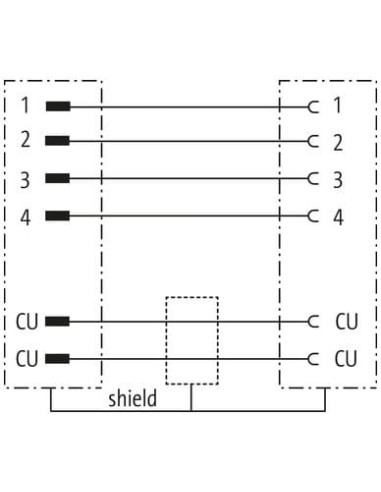

Męski prosty – żeński proste

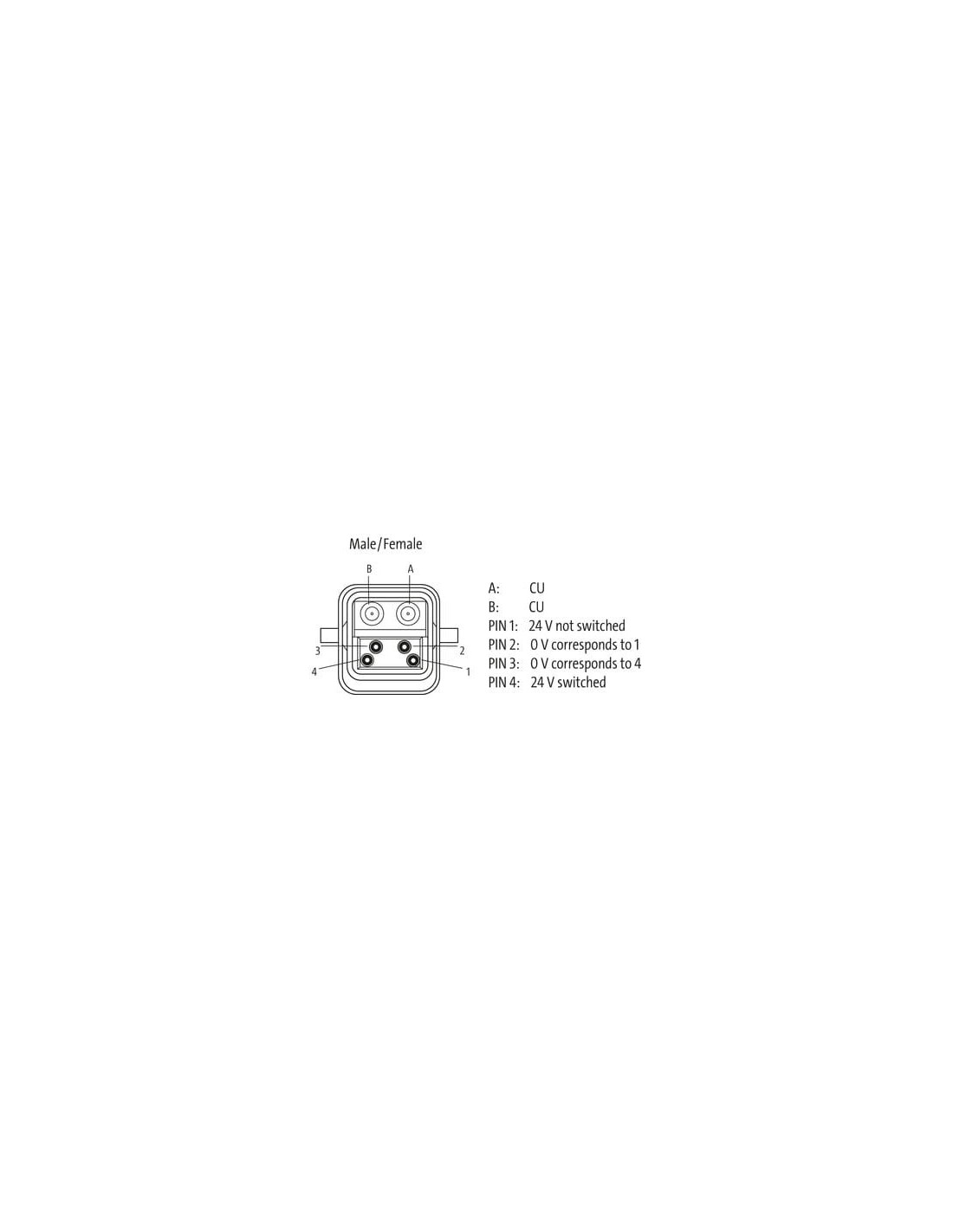

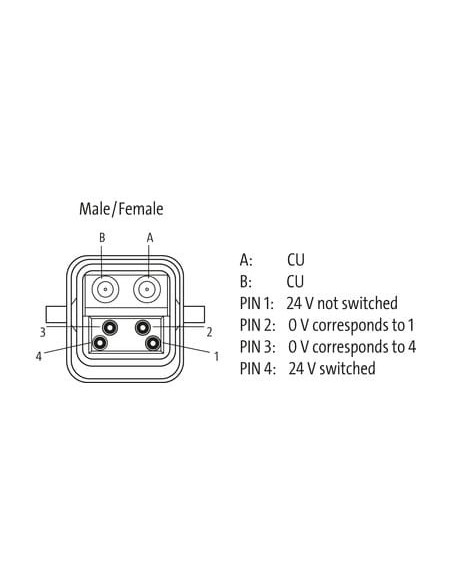

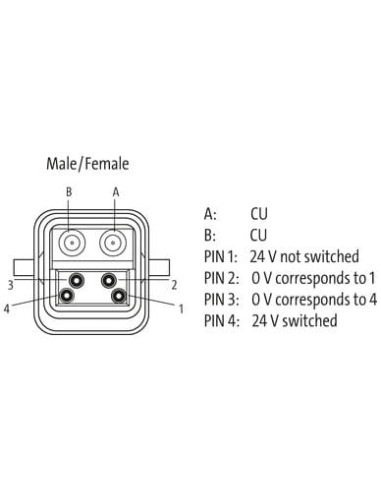

6-piny, CU
ekranowany
Inne długości kabli są dostarczane na życzenie.
Han-Brid® jest zarejestrowanym znakiem towarowym firmy HARTING KGaA
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Materiał | PC |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 10 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PC |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zatrzask blokujący |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

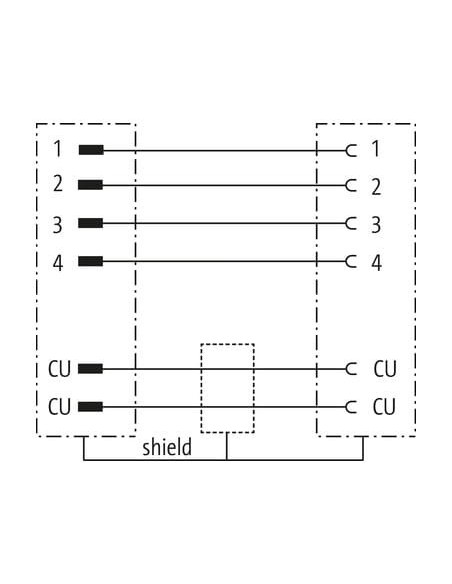

| wire arrangement | (czarny 1, czarny 2, czarny 3, czarny 4), (czerwony, zielony) |
General data | Cable
| Identyfikacja przewodu | 964 |
| Kolor izolacji | fioletowy |
Structure | Cable
| wire arrangement | (czarny 1, czarny 2, czarny 3, czarny 4), (czerwony, zielony) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material wire insulation (Data) | PVC |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 8 x Outer diameter |

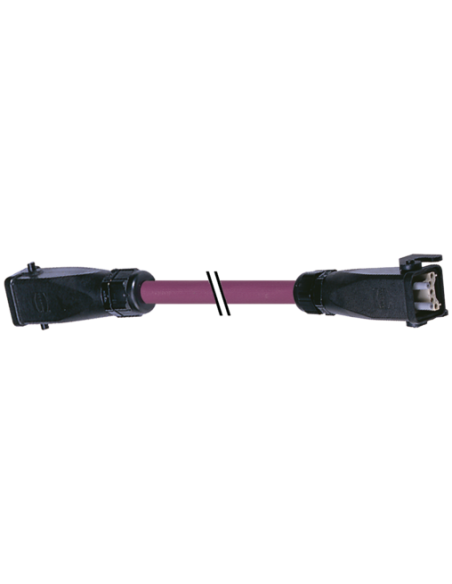

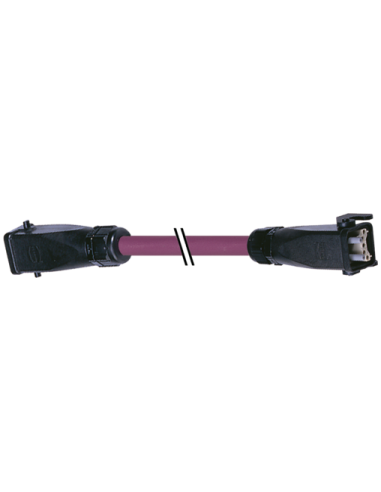

Konektor hybrydowy DESINA 7000-33011-9640500 – Profesjonalne połączenie zasilania i sygnału
Konektor hybrydowy DESINA 7000-33011-9640500 to zaawansowane rozwiązanie stworzone z myślą o wymagających zastosowaniach przemysłowych. Produkt pochodzi z serii DESINA® ECOFAST® i umożliwia łatwe, szybkie oraz trwałe łączenie przewodów zasilających i sygnałowych w ramach jednej instalacji. Dzięki swojej konstrukcji, konektor znajduje zastosowanie w zautomatyzowanych liniach produkcyjnych, robotyce, budowie maszyn, a także w systemach transportu przemysłowego.
Wytrzymała i odporna konstrukcja konektora DESINA
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego PC, charakteryzującego się dobrą odpornością chemiczną oraz na oleje. Gwarantuje to wysoką trwałość nawet w trudnych warunkach przemysłowych. Konstrukcja z zatrzaskiem blokującym zapewnia pewne i szczelne połączenie, zgodne z normą IP65, chroniąc wnętrze przed wnikaniem wody i pyłu.
Możliwości zastosowań – gdzie sprawdzi się konektor hybrydowy DESINA?
Konektor DESINA 7000-33011-9640500 idealnie sprawdzi się w systemach wymagających:
- Przesyłania zasilania (24V/10A) oraz sygnałów sterowniczych jednym przewodem
- Szybkiego montażu i demontażu połączeń kablowych
- Zachowania najwyższych standardów bezpieczeństwa i niezawodności
- Ochrony przed wpływem agresywnych czynników zewnętrznych (oleje, chemikalia, pyły)
Typowe zastosowania obejmują zrobotyzowane stanowiska produkcyjne, maszyny CNC, systemy automatyki przemysłowej oraz linie montażowe.
Specjalistyczna konstrukcja przewodu – wydajność i bezpieczeństwo
Kabel hybrydowy składa się z oddzielnych żył zasilających i sygnałowych, ekranowanych w celu zapewnienia ochrony przed zakłóceniami elektromagnetycznymi. Izolacja w kolorze fioletowym, osłona z PUR oraz wewnętrzna izolacja PVC dodatkowo zabezpieczają przed uszkodzeniami mechanicznymi i wpływem środowiska pracy.
Kluczowe zalety i cechy produktu
- Konektor męski – konektor żeński, prosty – wygodny w montażu i konserwacji
- 6-pinowa konstrukcja – przesył zasilania i danych w jednej wiązce
- Ekranowanie przewodu – odporność na zakłócenia
- Zgodność z wymaganiami temperaturowymi – praca w zakresie od -25°C do +85°C
- Odporność na ogień, chemikalia i oleje
- Promień gięcia dla ruchomych aplikacji – idealny do dynamicznych instalacji
W przypadku indywidualnych potrzeb, dostępne są różne długości kabli oraz szczegółowe informacje dotyczące odporności materiałów w konkretnych środowiskach pracy.
