Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

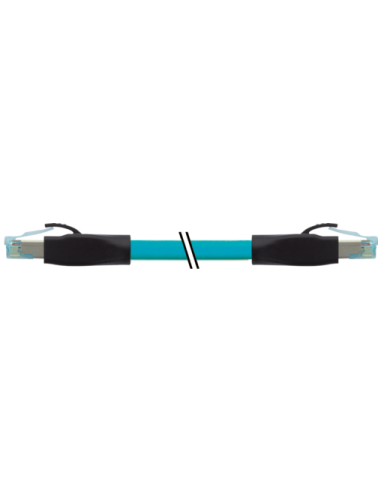

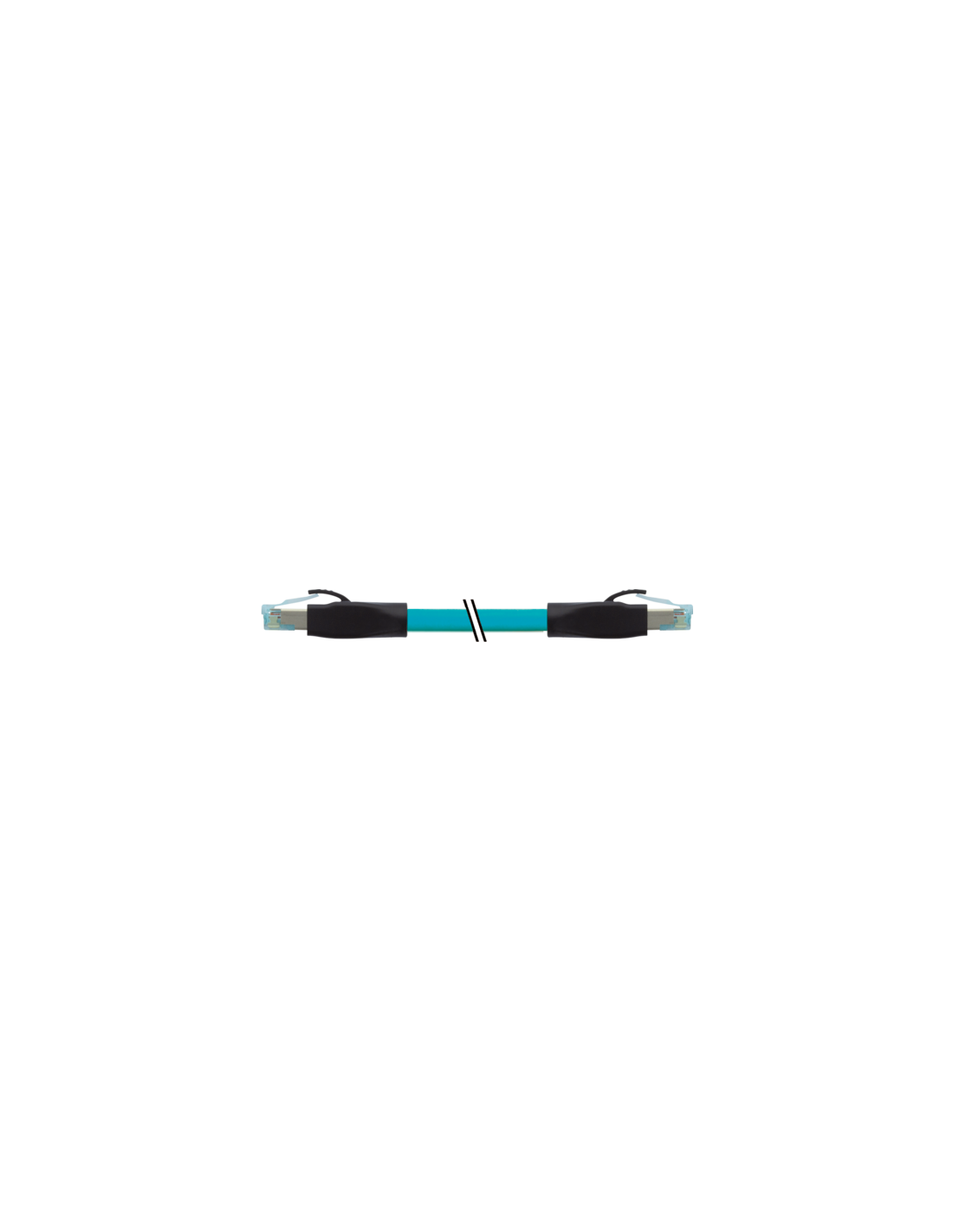

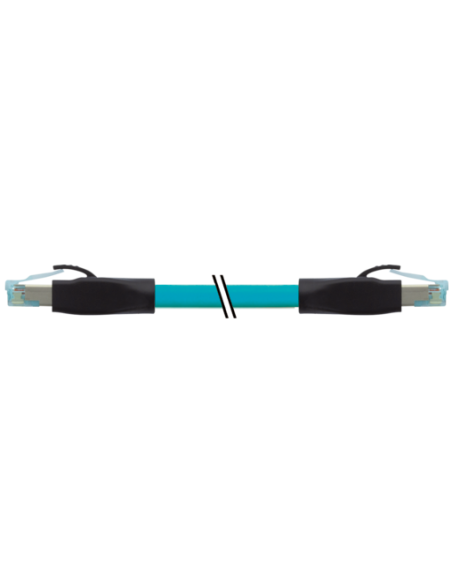

Przewód sieciowy Ethernet RJ45 męski-męski 1,5 m CAT6A 7700-74315-S4X0150 – kabel Gigabit do zastosowań przemysłowych
Kabel Ethernet RJ45 o długości 1,5 m, typ 7700-74315-S4X0150, przeznaczony jest do szybkiej i stabilnej transmisji danych w sieciach komputerowych oraz automatyce przemysłowej. Przewód obsługuje standard CAT6A, co umożliwia osiąganie prędkości transmisji do 10 Gbit/s przy zachowaniu wysokiej niezawodności połączenia.
Zastosowanie i zalety przewodu RJ45 CAT6A
Przewód znajduje szerokie zastosowanie w środowiskach przemysłowych, biurach, serwerowniach oraz instalacjach automatyki. Sprawdza się doskonale w nowoczesnych instalacjach sieciowych, które wymagają wysokiej przepustowości, niskiej latencji oraz ochrony przed zakłóceniami elektromagnetycznymi. Ekranowanie oraz zastosowanie wysokiej jakości materiałów zapewniają odporność na zakłócenia oraz długotrwałą niezawodność, nawet w trudnych warunkach środowiskowych.
- Przeznaczony do sieci gigabitowych (10 Gbit/s)
- Kabel ekranowany – zapewnia lepszą ochronę przed zakłóceniami EMI/RFI
- Solidna konstrukcja – konektory RJ45 wykonane z trwałych materiałów, odpornych na uszkodzenia mechaniczne
- Kapturek ochronny – dodatkowa ochrona wtyku przed uszkodzeniem
- Wysoka odporność chemiczna i olejowa – możliwość stosowania w wymagających środowiskach przemysłowych
- Odporność na zginanie i skręcanie – możliwość użycia w ruchomych częściach instalacji (np. trasy kablowe, systemy automatyki)
- Bez koszulek kablowych – łatwiejszy montaż w ograniczonych przestrzeniach
Możliwości wykorzystania kabla Ethernet RJ45
Kabel RJ45 męski-męski CAT6A sprawdzi się w instalacjach takich jak:
- Połączenia urządzeń sieciowych (komputery, routery, switche, panele sterujące)
- Okablowanie szaf sterowniczych, maszyn przemysłowych, robotów
- Podłączanie urządzeń IoT oraz systemów monitoringu przemysłowego
- Systemy automatyki budynkowej i przemysłowej
- Szybkowydajne stanowiska robocze oraz centra danych wymagające minimalnej utraty sygnału
Kluczowe cechy techniczne kabla Gigabit 7700-74315-S4X0150 RJ45
- Kategoria: Ethernet CAT6A (klasa EA, ISO/IEC 11801:2002, EN 50173-1)
- Liczba pinów: 8 (pełne okablowanie)
- Długość kabla: 1,5 m
- Materiał powłoki zewnętrznej: TPE (trwały, odporny na warunki atmosferyczne i substancje chemiczne)
- Materiał izolacji żył: HDPE (odporny na mechaniczne uszkodzenia)
- Kolor izolacji: niebieski – łatwa identyfikacja przewodu
- Zakres temperatury pracy: od -40°C do +80°C
- Stopień ochrony: IP20 (przy złączeniach włożonych)
- Typ zamknięcia: blokada zatrzaskowa zapewniająca stabilne połączenie
- Odpowiedni do ciągłego zginania i skręcania – do 35 milionów cykli zgięć (przy 25°C)
Kabel ten spełnia wyśrubowane normy odporności na płomienie (IEC 60332-2-2, UL 1581 FT2), a także chemikalia i oleje (DIN EN 60811-404), co czyni go doskonałym wyborem do zastosowań profesjonalnych, przemysłowych oraz instalacji wymagających szczególnej niezawodności.
Podsumowanie – profesjonalny przewód Ethernet RJ45 męski-męski 1,5 m
Przewód RJ45 męski-męski 0° o długości 1,5 m (kod produktu 7700-74315-S4X0150) to wysokiej klasy kabel do przesyłania danych w sieciach komputerowych, automatyce i systemach sterowania. Zastosowanie trwałych materiałów, ekranowanie oraz odpowiednie parametry mechaniczne i elektryczne zapewniają długą, bezawaryjną pracę oraz łatwy montaż w nawet najbardziej wymagających warunkach sieciowych. Dostępność różnych długości na zamówienie czyni kabel wyjątkowo elastycznym rozwiązaniem dla profesjonalistów.
