Produkt spełnia wymagania wg UN/ECE R118
Męski prosty – męski prosty

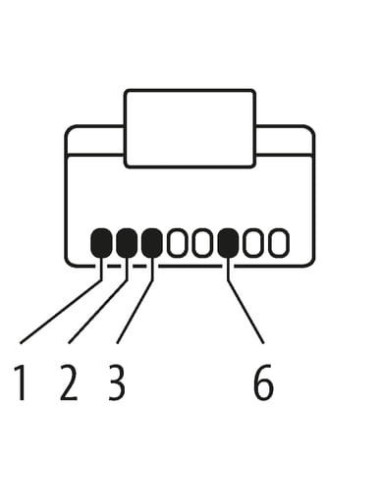

M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

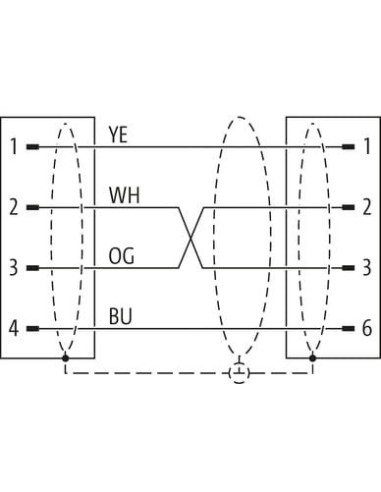

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
Konektor M12 męski prosty do RJ45 – Ethernet przemysłowy CAT5
Konektor M12 męski prosty – RJ45 (kod produktu: 7000-44711-7960500) to wysokiej jakości przewód połączeniowy dedykowany do sieci przemysłowych Ethernet. Kabel spełnia rygorystyczne normy UN/ECE R118 oraz standardy CAT5 i Class D (ISO/IEC 11801:2002), zapewniając niezawodność transmisji danych nawet w najtrudniejszych warunkach przemysłowych.
Zastosowanie przemysłowe – Automatyka, robotyka, maszyny
Konektor M12 do RJ45 sprawdzi się w aplikacjach, gdzie kluczowa jest odporność na czynniki zewnętrzne oraz zapewnienie stabilnego i szybkiego połączenia Ethernet. Typowe zastosowania obejmują:
- Automatyka przemysłowa – integracja czujników, sterowników PLC, systemów bezpieczeństwa oraz paneli operatorskich.
- Robotyka – niezawodne łączenie modułów sterujących oraz komponentów komunikacyjnych robotów.
- Linie produkcyjne i maszyny – przesył danych w aplikacjach o wysokim stopniu zanieczyszczenia, wibracji i obecności olejów.
- Systemy transportowe i magazynowe – komunikacja urządzeń poruszających się oraz narażonych na dynamiczne obciążenia mechaniczne.
Konstrukcja i odporność
Przewód o długości 5 metrów został wyposażony w wytrzymałą powłokę PUR, która zapewnia odporność na ścieranie, chemikalia oraz oleje. Dodatkowo ekranowanie przewodu zabezpiecza transmisję danych przed zakłóceniami elektromagnetycznymi, co gwarantuje stabilność i niezawodność połączenia Ethernet. Konstrukcja spełnia wymagania stopni ochrony IP67 (M12) oraz IP20 (RJ45), umożliwiając pracę w wymagających warunkach przemysłowych.
Męskie złącze M12 zostało zakodowane w standardzie D (4 piny), natomiast na drugim końcu kabla zastosowano złącze RJ45. Gwint M12 x 1 oraz proste odejście kablowe ułatwiają montaż w rozdzielniach, szafach sterowniczych oraz urządzeniach automatyki.
Kluczowe zalety konektora M12 – RJ45 Ethernet
- Spełnia standardy CAT5 (100 Mbit/s, Full Duplex) – idealny do przemysłowych sieci Ethernet.
- Wytrzymała izolacja PUR – odporna na ścieranie, oleje i środki chemiczne.
- Ekranowany przewód (85% pokrycia oplotem miedzianym, ocynowanym) – ochrona przed zakłóceniami EMI/RFI.
- Wysoki stopień ochrony IP67 (M12) – przystosowany do trudnych warunków przemysłowych.
- Szeroki zakres temperatur pracy: od -40°C do 80°C (dla kabla w stanie stałym).
- Łatwa integracja z urządzeniami dzięki przemyślanemu oznaczeniu przewodów: biały, żółty, niebieski, pomarańczowy.
- Odporność na wibracje, zginanie i skręcanie – przewód testowany pod kątem intensywnych cykli ruchu (C-track, torsja).
Typowe miejsca montażu i korzyści użytkowania
Złącze M12 męski – RJ45 umożliwia połączenie urządzeń przemysłowych z tradycyjną infrastrukturą sieci Ethernet. To niezwykle wygodne rozwiązanie przy okablowaniu rozproszonym, w urządzeniach rozmieszczonych po hali produkcyjnej, w szafach sterowniczych oraz przy budowie sieci automatyki budynkowej. Konstrukcja konektora minimalizuje ryzyko uszkodzeń mechanicznych oraz wpływu agresywnych mediów na transmisję danych.
Dlaczego warto wybrać konektor Ethernet M12 – RJ45 do zastosowań przemysłowych?
- Bezpieczeństwo transmisji nawet w warunkach wysokiej wilgotności, zapylenia i obecności substancji chemicznych.
- Szybka i pewna instalacja – montaż polegający na włożeniu i przykręceniu przewodu, bez konieczności używania specjalistycznych narzędzi.
- Trwałość gwarantowana przez wysoką jakość materiałów (powłoka niklowana, odlew cynkowy, PUR, FRNC, PE).
- Uniwersalność – możliwość dopasowania długości kabla zgodnie z indywidualnym zapotrzebowaniem (inne długości dostępne na zamówienie).
Konektor M12 męski prosty na RJ45 to profesjonalne rozwiązanie do bezpiecznej i efektywnej integracji urządzeń automatyki, czujników, kamer przemysłowych oraz paneli operatorskich w wymagających przemysłowych sieciach Ethernet.
