Ethernet
Męski prosty – męski prosty

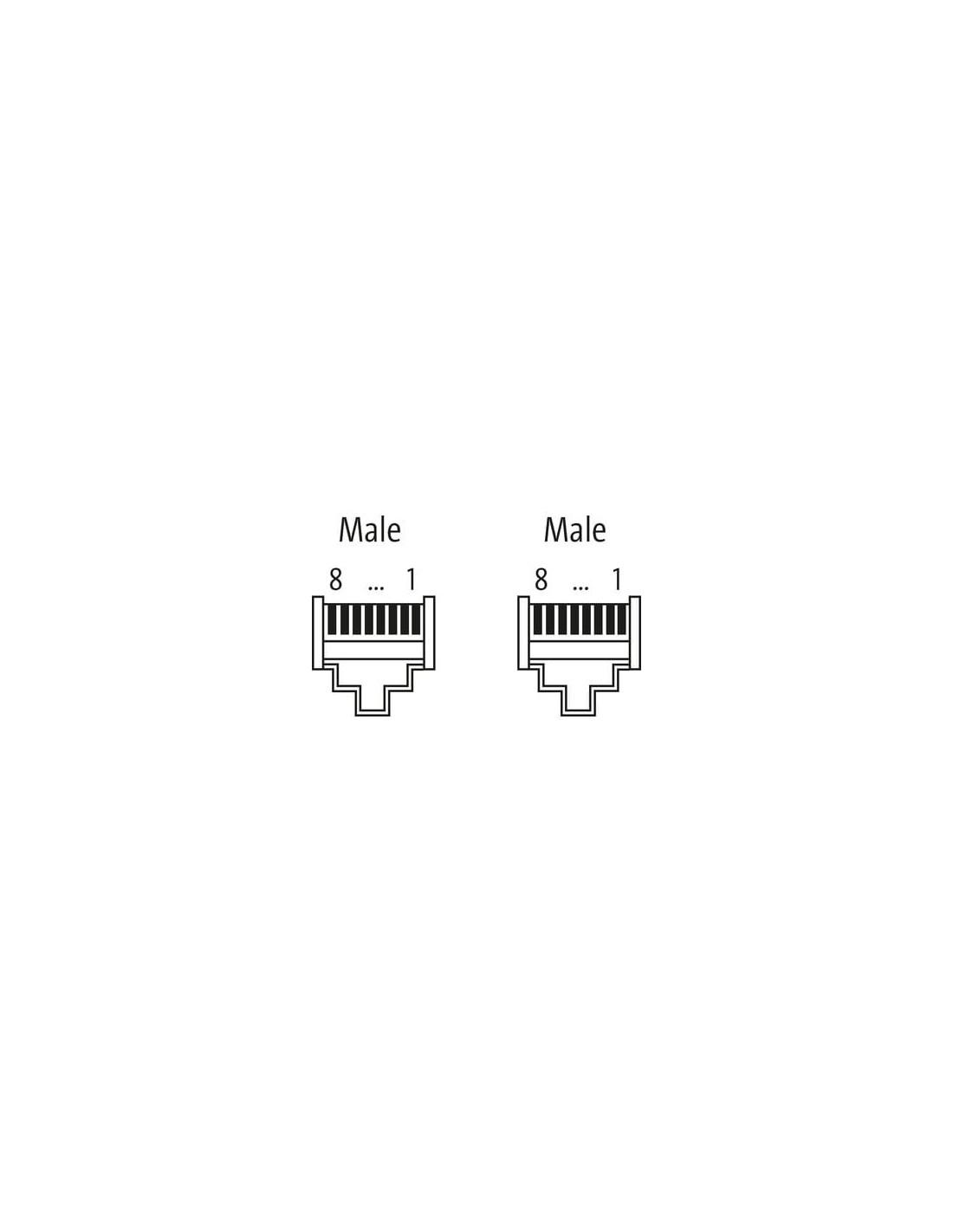

RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

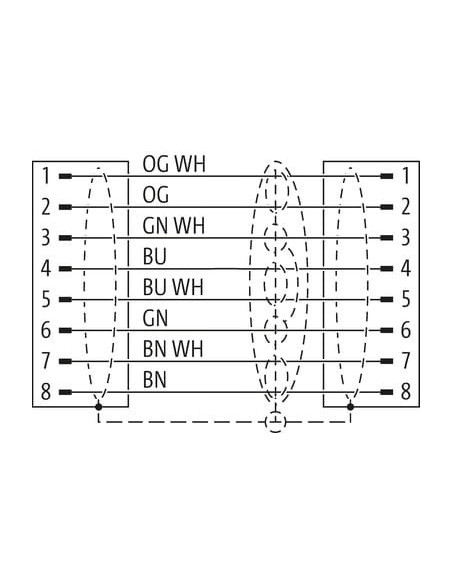

| wire arrangement | (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony), (pomarańczowo-białe, pomarańcz) |
General data | Cable
| Identyfikacja przewodu | 826 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | Insulation element |
| wire arrangement | (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony), (pomarańczowo-białe, pomarańcz) |
Mechanical data | Cable
| Cable weigth | 116,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 61 Shore D |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Characteristic impedance | 100 Ω ± 15 % MHz |
| Electrical resistance line constant wire | 87,6 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |
Przewód Ethernet RJ45 męski 0°/RJ45 męski 0° Gigabit – 15 m, ekranowany, kod 7000-74331-8261500
Przewód Ethernet RJ45 męski 0°/RJ45 męski 0° to profesjonalny kabel transmisyjny stworzony z myślą o nowoczesnych instalacjach sieciowych, automatyce przemysłowej, systemach sterowania oraz wszelkich zastosowaniach wymagających niezawodnego przesyłu danych z prędkością do 10 Gbit/s. Dzięki zastosowaniu najwyższej jakości komponentów spełnia wymagania kategorii CAT6, Class EA, a także normy ISO/IEC 11801:2002 oraz EN 50173-1.
Kabel sieciowy RJ45 – wysoka jakość i solidność
Kabel RJ45 jest wyposażony w dwa wtyki męskie RJ45 o prostym wyprowadzeniu (0°). Zastosowanie ekranowania o skuteczności 85% oraz oplotu z ocynowanej miedzi zapewnia dużą odporność na zakłócenia elektromagnetyczne oraz bezpieczeństwo transmisji w trudnych warunkach przemysłowych. Kabel pokryty jest wytrzymałym płaszczem z PUR, odpornym na ścieranie, chemikalia i oleje, z dodatkowym wewnętrznym płaszczem TPE-V.
Zastosowanie przewodu RJ45 męski 0°/RJ45 męski 0° Gigabit
- Systemy automatyki przemysłowej i robotyki.
- Połączenia urządzeń sieciowych w infrastrukturze IT (serwery, switche, routery, patch-panele).
- Stacje kontrolno-pomiarowe i instalacje sterujące.
- Przesył sygnału w środowiskach narażonych na zakłócenia elektromagnetyczne.
- Instalacje wymagające odporności kabli na zginanie, skręcanie lub intensywną pracę w prowadnikach kablowych (C-track).
Najważniejsze zalety i cechy kabli Gigabit RJ45
- Przepustowość do 10 Gbit/s – stabilna i szybka transmisja danych, idealna dla sieci przemysłowych oraz korporacyjnych.
- Konstrukcja 8-żyłowa – przewód zbudowany na skrętce miedzianej o przekroju 24 AWG, zapewniającej wydajność i niską rezystancję.
- Solidne ekranowanie – kabel ekranowany, odporny na zakłócenia, gwarantuje bezpieczeństwo przesyłu nawet w trudnych warunkach.
- Wytrzymałość mechaniczna – powłoka z PUR, nie zawiera ołowiu, kadmu, FCKW, halogenów oraz silikonów, zapewniając odporność na oleje, płyny eksploatacyjne i trudne warunki środowiskowe.
- Uniwersalność montażu – proste końcówki RJ45 umożliwiają łatwe podłączenie do większości urządzeń sieciowych i przemysłowych.
- Długi odcinek przewodu – długość 15 m pozwala na łączenie elementów infrastruktury nawet na znacznych odległościach.
- Szeroki zakres temperatury pracy – możliwość eksploatacji w temperaturach od -40°C do 80°C (przy montażu stałym).
- Odporność na działanie czynników chemicznych i płomień – spełnia normy UL, IEC, odporność na działanie benzyn i olejów, co sprawia, że doskonale sprawdza się w przemyśle.
Specyfikacja i cechy przewodu sieciowego RJ45 ekranowanego
Przewód sieciowy RJ45 męski 0°/RJ45 męski 0° charakteryzuje się solidną, przemyślaną konstrukcją. Blokada zatrzaskowa zapewnia pewne połączenie, a elastyczność przewodu pozwala na zastosowanie w ruchomych prowadnikach (do 2 mln cykli gięcia). Przewód posiada precyzyjne parametry transmisji (impedancja 100 Ω ± 15%; pojemność przewód-przewód 52000 pF/km), niską rezystancję i wysoką odporność na zakłócenia.
Przewód Ethernet RJ45 15 m stanowi optymalne rozwiązanie do zastosowań przemysłowych oraz profesjonalnych sieci komputerowych, wymagających niezawodności, wysokiej szybkości transmisji i odporności na trudne warunki pracy.
