Ethernet CAT5e
Męski prosty – męski prosty
M12 – M12, 4-piny
Ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-109 (X-Kod.) - DIN EN 61076-2-101 (D-Kod.) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

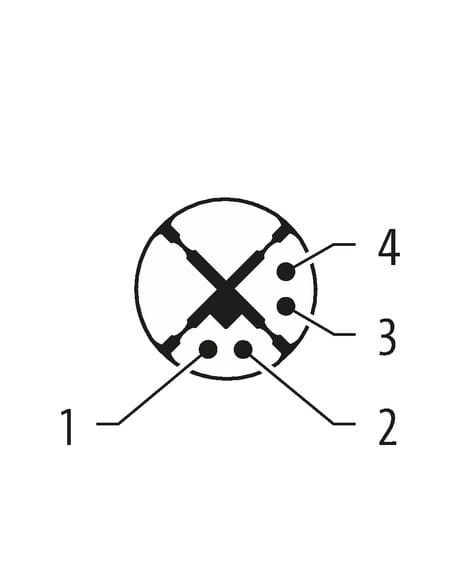

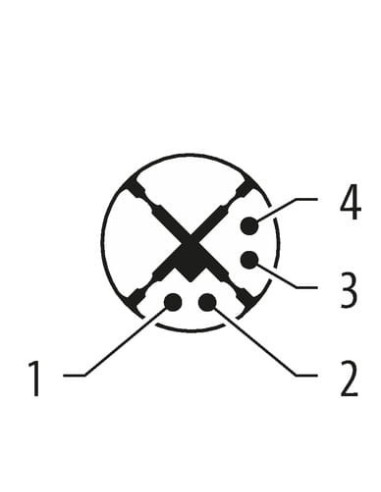

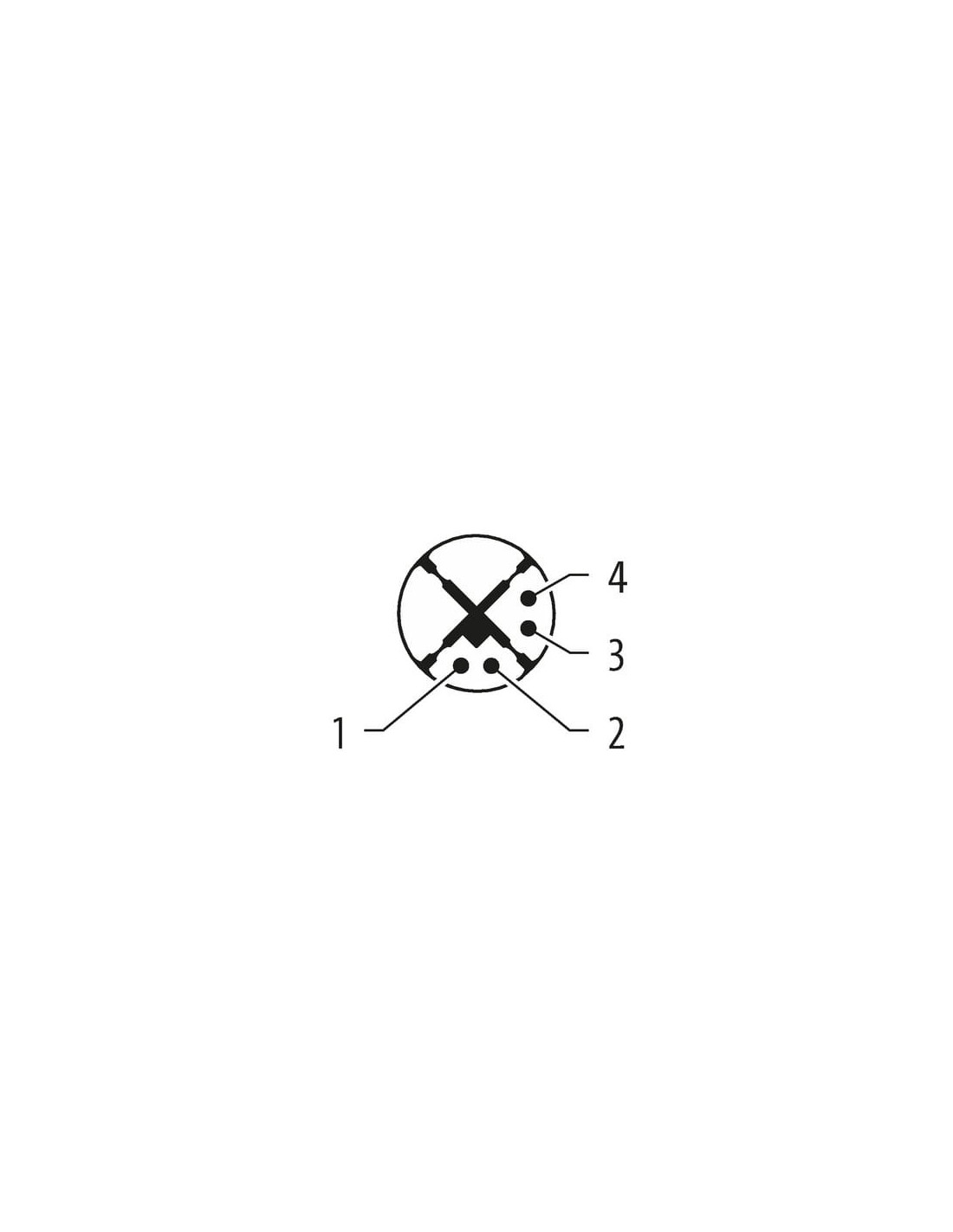

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

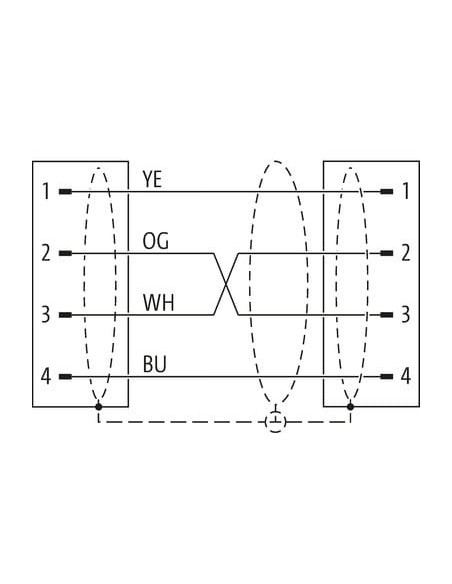

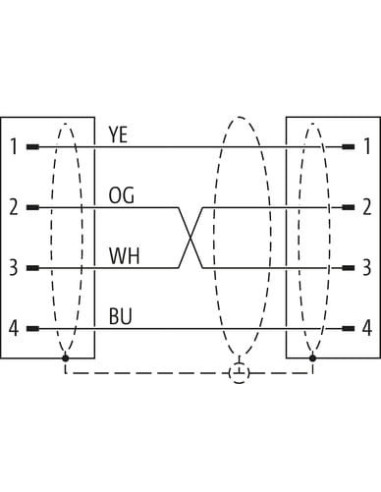

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 585 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 85 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3,5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
Złącze M12 męskie X-kodowane / M12 żeńskie D-kodowane – zaawansowany przewód Ethernet CAT5e 3 m
Złącze M12 męskie 0° X-kodowane oraz M12 żeńskie 0° D-kodowane to wysokiej klasy przewód połączeniowy do zastosowań przemysłowych, zapewniający stabilną transmisję danych Ethernet w standardzie CAT5e oraz kategorii Class D (zgodnie z normą ISO/IEC 11801). Przewód o długości 3 metrów wyposażony jest w solidne, ekranowane złącza typu M12, które gwarantują odporność na zakłócenia elektromagnetyczne, nawet w najbardziej wymagających środowiskach automatyki.
Kabel M12 X-kod./D-kod. – idealny wybór do automatyki przemysłowej
Przewód ze złączami M12 to rozwiązanie zaprojektowane specjalnie dla sieci przemysłowych Ethernet, które wymagają niezawodnych i trwałych połączeń w szafach sterowniczych, maszynach oraz liniach technologicznych. Dzięki zastosowaniu wysokiej jakości materiałów (PUR), kabel wyróżnia się odpornością na oleje, chemikalia oraz ścieranie, a stopień ochrony IP65, IP66K i IP67 zabezpiecza przed wodą i pyłem, umożliwiając pracę w trudnych warunkach środowiskowych.
Zalety złącza M12 Ethernet – wydajność, bezpieczeństwo, trwałość
- Wytrzymałość mechaniczna – konstrukcja odporna na drgania, wstrząsy, dynamiczne cykle zginania (do 3,5 mln cykli) oraz szeroki zakres temperatur pracy: od -40°C do +80°C (praca stała).
- Bezpieczeństwo transmisji – ekranowana skrętka oraz pozłacane styki gwarantują stabilną i wolną od zakłóceń komunikację do 100 Mbit/s.
- Elastyczność zastosowań – przewód idealnie sprawdza się m.in. w systemach automatyki, urządzeniach przemysłowych, robotyce, maszynach produkcyjnych oraz instalacjach wymagających szybkiej transmisji danych.
- Zgodność z normami – spełnia normy DIN EN 61076-2-109 (X-kodowanie) oraz DIN EN 61076-2-101 (D-kodowanie), a także posiada certyfikat cURus (certyfikat bezpieczeństwa).
- Prosta instalacja – wtyki M12 na obu końcach pozwalają na łatwy i szybki montaż oraz pewne połączenie z urządzeniami przemysłowymi.
Typowe zastosowania przewodu M12 męski X-kod./żeński D-kodowany
Złącze M12 X-kodowane / D-kodowane jest szeroko stosowane w przemyśle spożywczym, przetwórczym, logistycznym, a także w automatyce budynkowej. Umożliwia pewne połączenie sterowników PLC, czujników, urządzeń sieciowych i paneli operatorskich. Dzięki wysokiej wytrzymałości oraz niezawodności, przewód nadaje się do pracy w systemach mobilnych, liniach produkcyjnych oraz maszynach wymagających częstych ruchów.
Budowa i konstrukcja złącza M12 do Ethernet CAT5e
- Liczba żył: 4 (biały, żółty, niebieski, pomarańczowy)
- Materiał płaszcza: trwałe PUR, pozbawione ołowiu, kadmu i halogenów, zapewniające dodatkową ochronę środowiska.
- Ekranowanie: oplot miedziany (ocynowany) i folia, skutecznie minimalizujące zakłócenia elektromagnetyczne.
- Wysoka szczelność: klasa ochrony IP65, IP66K, IP67 (po odpowiednim zamontowaniu: włożone, przykręcone).
- Obciążalność prądowa i napięciowa: do 2,4 A (żyła), 300 V (AC).
- Precyzyjne wymiary: wtyki o średnicy 15,5 mm, długość całkowita złącza 47,5 mm.
Zastosowanie przewodu z M12 X-kodowanym i D-kodowanym złączem jest doskonałym rozwiązaniem dla środowisk wymagających stabilności, szybkości transmisji i odporności na warunki zewnętrzne. Kabel zapewnia nie tylko efektywną komunikację przemysłową, ale także długą żywotność, minimalizując ryzyko awarii w newralgicznych punktach sieci.
