Ethernet CAT5e
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Męski prosty – męski prosty
M12 – M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, pomarańcz, niebieski, żółty |
General data | Cable
| Identyfikacja przewodu | 791 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,04 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,7 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 51000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,7 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,7 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12,5 x Outer diameter |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3 m/s |

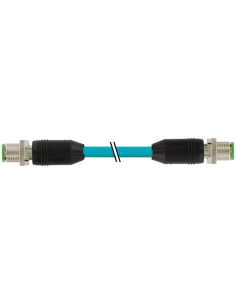

Konektor M12 męski prosty – M12 męski prosty, Ethernet 7000-44511-7910030 – złącze do zastosowań przemysłowych
Konektor M12 męski prosty – M12 męski prosty to profesjonalny przewód Ethernet kategorii CAT5e, dedykowany do przemysłowych aplikacji sieciowych. Wersja przewodu o długości 0,3 m pozwala na realizację połączeń w miejscach o ograniczonej przestrzeni, w automatyce przemysłowej, systemach sterowania, robotyce oraz w instalacjach wymagających wysokiej odporności na czynniki zewnętrzne.
M12 męski prosty – M12 męski prosty Ethernet – charakterystyka i zalety
Przewód Ethernet M12 charakteryzuje się wysoką odpornością chemiczną oraz na oleje, dzięki zastosowaniu osłony z PUR oraz masywnego, ekranowanego kabla. Złącza typu M12, 4-piny, kodowanie D zapewniają pewność i stabilność transmisji sygnału nawet w trudnych warunkach przemysłowych. Standard transmisyjny CAT5e gwarantuje prędkość do 100 Mbit/s i pełną zgodność z normami ISO/IEC 11801:2002 oraz EN 50173-1.
- Wysoka odporność mechaniczna – stopień ochrony IP65, IP66K oraz IP67
- Odporność na wstrząsy oraz wysoką wilgotność
- Trwałe złącza M12 x 1 z niklowaną metalową blokadą
- Pełne ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Wytrzymałość temperaturowa w zakresie od -25°C do +85°C (stała praca kabla od -40°C do +80°C)
- 4 żyły skręcone, gwiaździsty typ stranding, kolorystyka: biały, pomarańczowy, niebieski, żółty
- Przewód wolny od halogenów, bezołowiowy, bezpieczny dla środowiska
Zastosowanie konektora Ethernet M12 męski – męski w automatyce
Złącze M12 męskie typu prostego znajduje zastosowanie przede wszystkim w środowisku automatyki przemysłowej, w produkcji maszyn, robotyce, instalacjach linii produkcyjnych oraz wszędzie tam, gdzie wymagane są trwałe i niezawodne połączenia sieciowe Ethernet na krótkich dystansach do 50 m. Użycie mocnych i odpornych na warunki zewnętrzne materiałów umożliwia montaż także w agresywnych chemicznie środowiskach oraz miejscach narażonych na działanie olejów, smarów czy wibracji.
- Integracja urządzeń sieciowych Ethernet w sterownikach PLC, czujnikach, kamerach przemysłowych
- Transmisja danych w warunkach zwiększonych wymagań na szczelność i odporność mechaniczną
- Połączenia w obrębie szaf sterowniczych, maszyn przemysłowych, transporterów i robotów
- Możliwość łatwego przedłużania oraz modernizowania infrastruktury sieciowej
Budowa i schemat połączenia konektora M12 męski prosty Ethernet
Połączenie konektorów M12 męski – M12 męski odbywa się w standardzie prostym (1:1), co jest potwierdzone bezpośrednim odwzorowaniem kolorów i numerów pinów (żółty, biały, pomarańczowy, niebieski) na obu końcach kabla. Wysoka jakość połączenia zapewniona jest przez niklowaną powłokę blokady oraz ocynowany ekran kabla, który stanowi skuteczną barierę dla zakłóceń EMC.
Przewód M12 męski – męski, Ethernet D-code to gwarancja niezawodności, bezpieczeństwa oraz wydajnej transmisji danych w wymagających środowiskach przemysłowych.
