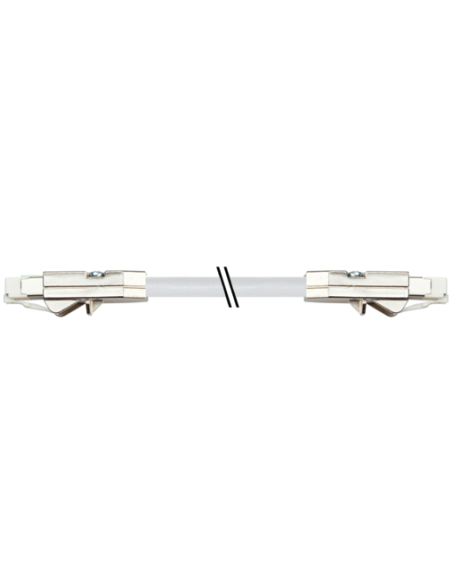

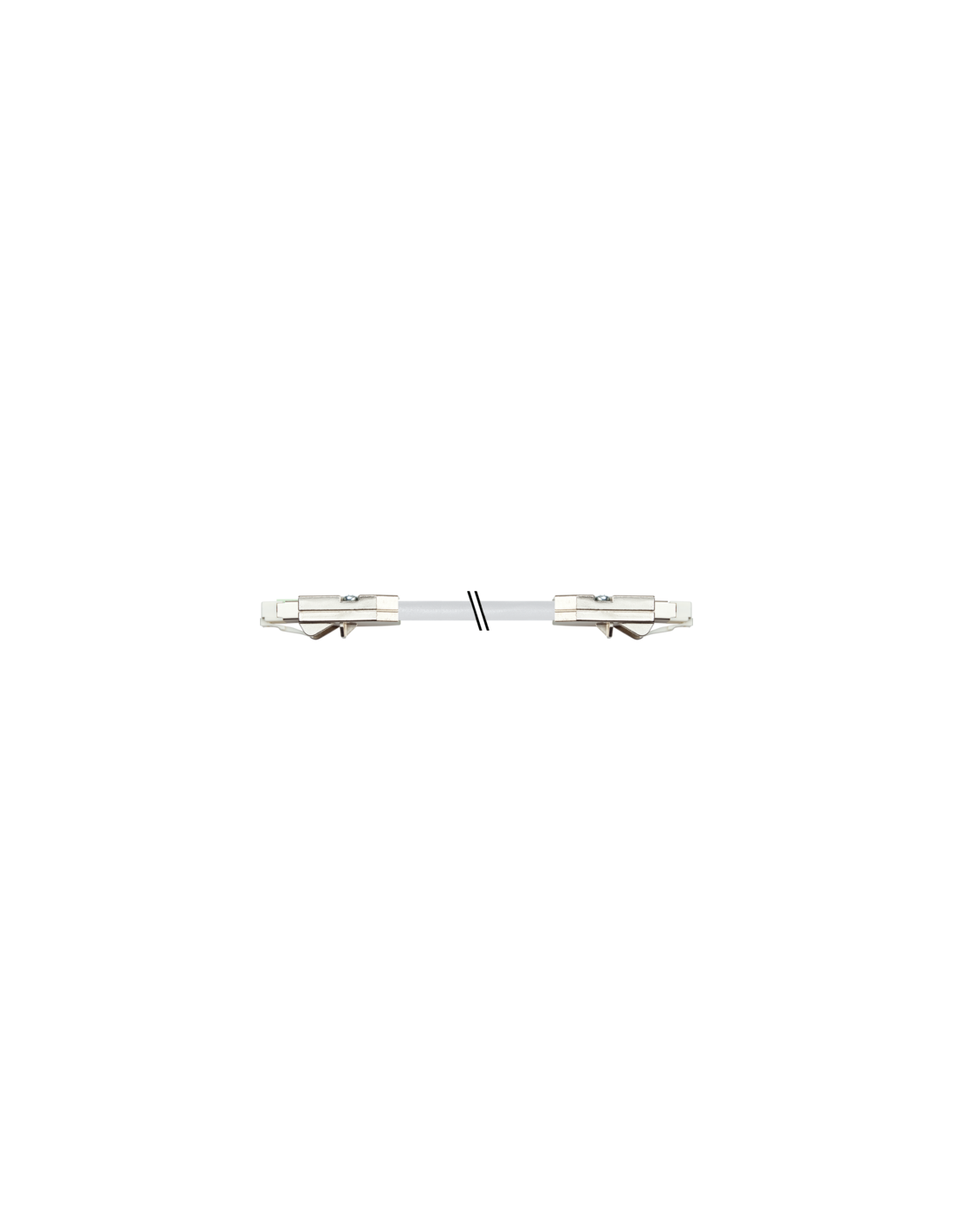

DRIVE-CLiQ-System

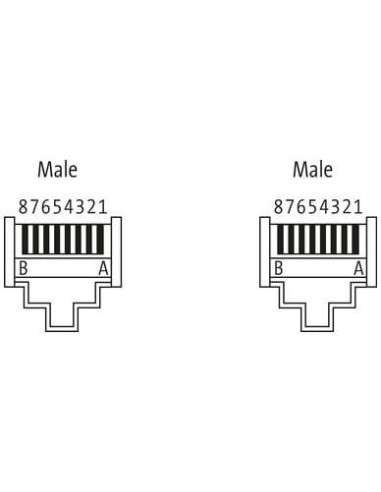

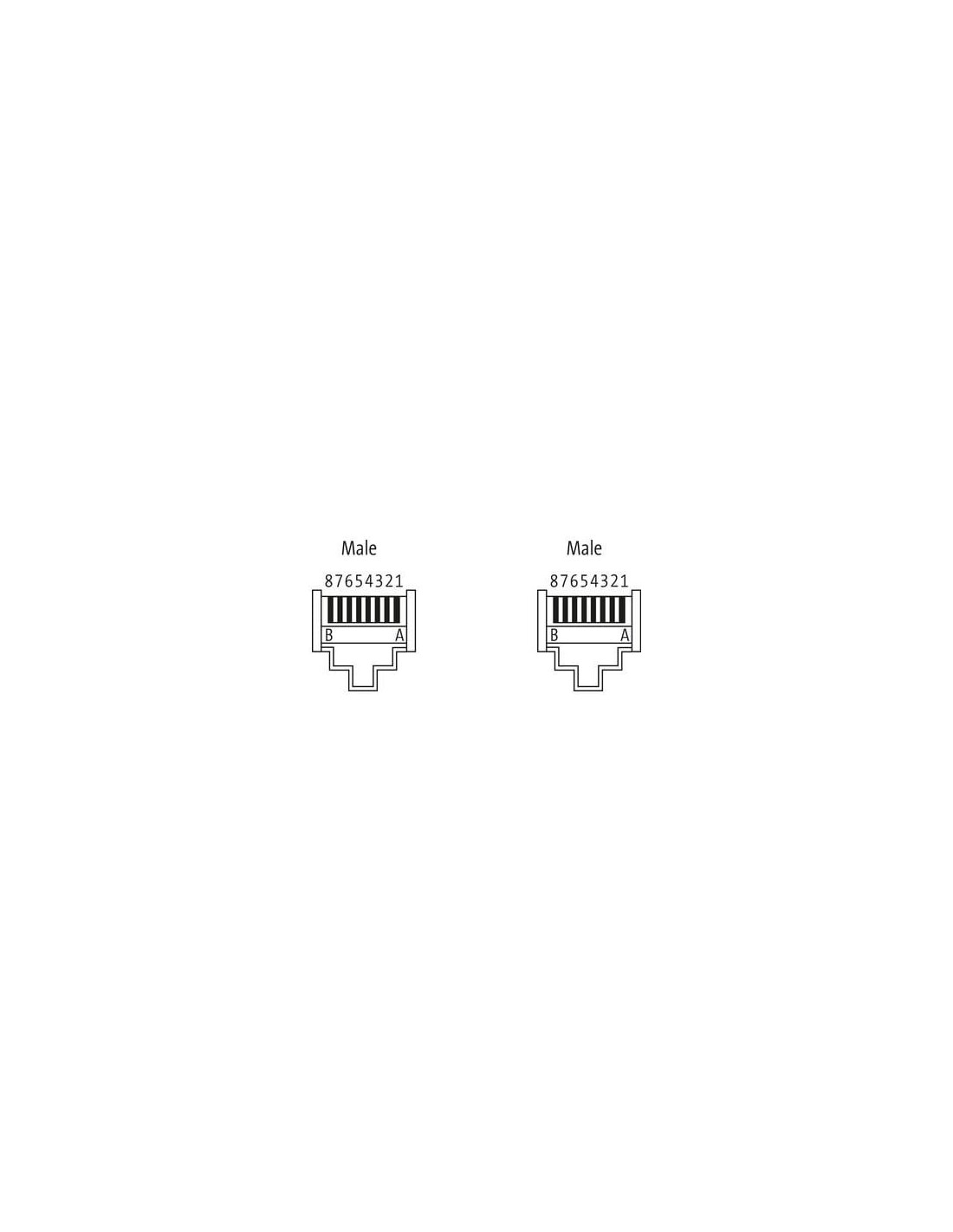

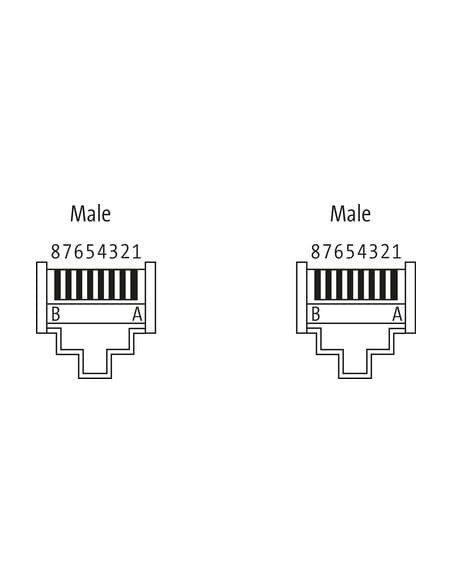

Męski prosty – męski prosty
DRIVE-CLiQ IP20 - DRIVE CLiQ IP20
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 1,76 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | DRIVE-CLiQ |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielony, żółty, rosa, niebieski |
General data | Cable
| Identyfikacja przewodu | 884 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | zielony, żółty, rosa, niebieski |
Mechanical data | Cable
| Materiał płaszcz | PVC |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,22 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Kabel napędowy DRIVE-CLiQ 7000-SS021-8840100 – Profesjonalny przewód sygnałowy do systemów automatyki
Kabel napędowy CLIQ 7000-SS021-8840100 jest dedykowany do zastosowań przemysłowych, które wymagają niezawodnego połączenia w systemach automatyki, szczególnie w środowiskach wykorzystujących nowoczesną komunikację DRIVE-CLiQ. Produkt ten znajduje szerokie zastosowanie w branży przemysłowej, automatyce, robotyce oraz wszędzie tam, gdzie istotna jest bezpieczna i szybka transmisja danych oraz sygnałów sterujących.
Najważniejsze cechy kabla DRIVE-CLiQ 7000-SS021-8840100
- Kabel o długości 1 m – idealny do połączeń krótkodystansowych pomiędzy urządzeniami w szafach sterowniczych, panelach operatorskich i maszynach.
- Złącza DRIVE-CLiQ męskie proste (RJ45) po obu stronach – gwarantują pełną kompatybilność z urządzeniami Siemens oraz innymi systemami bazującymi na standardzie DRIVE-CLiQ.
- Wysoki stopień ochrony IP20 – zabezpiecza połączenie przed wnikaniem pyłów i zapewnia niezawodność działania w warunkach przemysłowych.
- Wytrzymała konstrukcja – kabel posiada elastyczną izolację z PVC oraz ekran ochronny z oplotu miedzianego, co zwiększa odporność na zakłócenia elektromagnetyczne.
- Kolorystyka przewodów: zielony, żółty, różowy, niebieski – ułatwia prawidłowe podłączanie i serwisowanie połączeń.
- Odporność chemiczna i olejowa – umożliwia wykorzystanie kabla także w trudnych środowiskach przemysłowych.
- Zgodność z normami: UL 1581, IEC 60332-2-2, DIN EN 60811-404 – gwarancja bezpiecznego użytkowania.
Zastosowanie kabla DRIVE-CLiQ RJ45 w przemyśle
Kabel DRIVE-CLiQ 7000-SS021-8840100 to rozwiązanie dedykowane do zastosowań w automatyce przemysłowej, przede wszystkim w środowiskach, w których wykorzystywane są serwonapędy, motory, enkodery i moduły wejść/wyjść komunikujące się przez interfejs DRIVE-CLiQ. Sprawdzi się idealnie podczas podłączania sterowników, sensorów, wyświetlaczy oraz innych urządzeń wymagających szybkiej i niezawodnej wymiany sygnałów cyfrowych.
- Montaż w szafach sterowniczych i systemach automatyki maszyn
- Połączenia między enkoderami a sterownikami serwonapędów
- Stosowanie w liniach produkcyjnych, w automatyce montażowej oraz systemach transportowych
- Aplikacje wymagające odporności na zakłócenia elektromagnetyczne oraz oddziaływanie olejów technicznych
Wytrzymałość i niezawodność – techniczne przewagi kabla DRIVE-CLiQ
Dzięki zastosowaniu solidnej izolacji z PVC oraz ekranowania z gołej miedzi, kabel zapewnia wysoką odporność na zakłócenia oraz wpływ agresywnych mediów, co jest niezwykle istotne w środowiskach przemysłowych. Maksymalny prąd roboczy wynoszący 1,76 A oraz napięcie robocze do 30 V zapewniają bezpieczeństwo przesyłanych sygnałów, a zakres temperatur roboczych od -20°C do 80°C umożliwia szerokie zastosowanie nawet w trudnych warunkach.
Minimalny promień gięcia (stały: 7,5 x średnica zewnętrzna, ruchomy: 15 x średnica zewnętrzna) pozwala na elastyczny montaż w miejscach o ograniczonej przestrzeni.
Bezpieczeństwo i trwałość podczas instalacji
Podczas instalacji przewodu DRIVE-CLiQ RJ45 zaleca się zadbanie o odpowiednie odciążenie mechaniczne oraz przestrzeganie rekomendowanych promieni gięcia, co gwarantuje długotrwałe i bezawaryjne użytkowanie. Przewód charakteryzuje się dobrą odpornością na działanie płomienia, benzyny oraz olejów, dzięki czemu jest odpowiedni do większości aplikacji przemysłowych.
Kabel DRIVE-CLiQ 7000-SS021-8840100 – Pewność połączeń w automatyce
Kabel DRIVE-CLiQ 7000-SS021-8840100 jest profesjonalnym rozwiązaniem dla każdego systemu wymagającego niezawodnych połączeń sygnałowych oraz odporności na czynniki przemysłowe. Kompatybilność ze standardem DRIVE-CLiQ, wysoka jakość wykonania oraz odporność na media przemysłowe czynią ten przewód niezastąpionym elementem w instalacjach automatyki przemysłowej i systemów napędowych.
