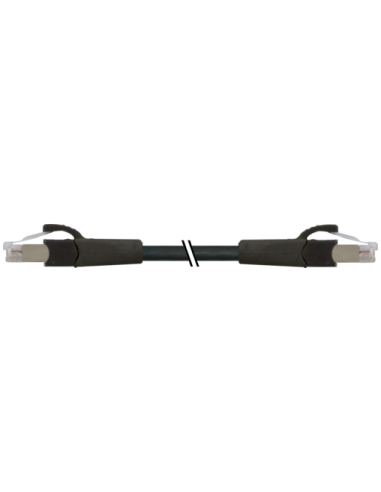

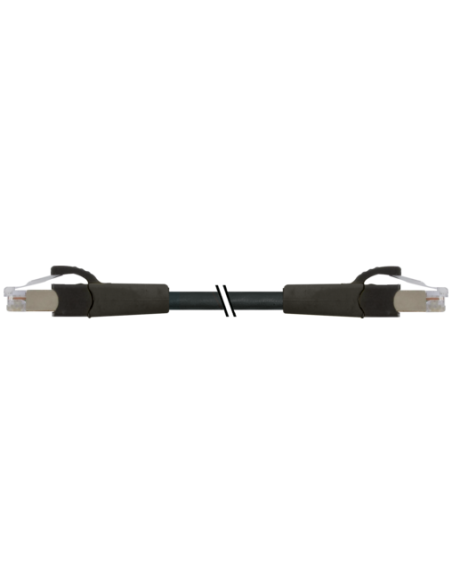

Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,8 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 380 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Przewód Ethernet RJ45 CAT6A – Gigabitowy kabel połączeniowy 0,8 m
Profesjonalny kabel Ethernet RJ45 CAT6A to wysokiej klasy przewód przeznaczony do szybkiej transmisji danych w sieciach komputerowych oraz automatyce przemysłowej. Kabel o długości 0,8 m posiada męskie złącza RJ45 (proste) po obu stronach, co umożliwia bezpośrednie łączenie urządzeń sieciowych, takich jak komputery, switche, routery, serwery, urządzenia przemysłowe oraz systemy sterowania.
Zastosowania kabla RJ45 męsko-męskiego CAT6A
Kabel ten doskonale sprawdzi się wszędzie tam, gdzie liczy się niezawodność i stabilność połączenia ethernetowego, w szczególności w aplikacjach wymagających wysokiej przepustowości do 10 Gbit/s. Produkt polecany jest przede wszystkim do:
- budowy sieci komputerowych w biurach i domach,
- łączenia przemysłowych urządzeń sterujących i automatów,
- systemów kamer IP,
- serwerowni i szaf teleinformatycznych,
- laboratoriów technologicznych,
- systemów multimedialnych i audio-wideo.
Konstrukcja i zabezpieczenie
Kabel osłonięty ekranem (skrętka ekranowana) zapewnia wysoką odporność na zakłócenia elektromagnetyczne oraz optymalną ochronę transmisji danych nawet w trudnym środowisku przemysłowym. Obudowa wykonana z wytrzymałego tworzywa PUR gwarantuje odporność na chemikalia i oleje, a zamek zatrzaskowy znacząco ułatwia szybkie podłączanie i odłączanie przewodu.
Bezpieczeństwo użytkowania i niezawodność
Kabel Ethernet RJ45 spełnia wymagania normy IP20, co zapewnia podstawową ochronę przed cząstkami stałymi. Dzięki odporności na płomień (zgodnie z UL 1581, IEC 60332-2-2) oraz solidnej konstrukcji przewód jest bezpieczny w typowych zastosowaniach biurowych i przemysłowych.
Parametry i zalety przewodu RJ45 CAT6A
- Maksymalna prędkość transmisji danych: 10 Gbit/s – idealny do rozwiązań sieciowych o wysokim zapotrzebowaniu na przesył danych.
- Ekranowanie przewodu (oplot miedziany) – ochrona przed zakłóceniami elektromagnetycznymi.
- Trwałość i odporność na działanie substancji chemicznych oraz olejów – możliwość stosowania w środowisku przemysłowym.
- Brak koszulek kablowych – kompaktowość i łatwe prowadzenie w ciasnych przestrzeniach.
- Uniwersalność w zastosowaniach – możliwość korzystania w sieciach domowych, biurowych i przemysłowych.
Kabel charakteryzuje się elastycznością (płaszcz FRNC) oraz niewielką średnicą zewnętrzną (6 mm), co umożliwia łatwą instalację nawet przy małych promieniach gięcia. Dodatkowo, odpowiednie oznaczenia kolorystyczne przewodów wewnątrz kabla pozwalają na łatwą identyfikację podczas podłączania i serwisowania.
Wytrzymałość na warunki środowiskowe
Kabel RJ45 CAT6A jest przystosowany do pracy w szerokim zakresie temperatur (od -20°C do 60°C w stanie stałym) oraz do krótkotrwałego zginania podczas instalacji, co zwiększa elastyczność zastosowań w różnych lokalizacjach.
Podsumowanie
Kabel Ethernet RJ45 CAT6A 0,8 m to uniwersalne i efektywne rozwiązanie przeznaczone dla sieci gigabitowych, automatyki przemysłowej oraz wszelkich profesjonalnych instalacji wymagających niezawodnej i szybkiej transmisji danych. Sprawdza się zarówno w zastosowaniach domowych, jak i w najbardziej wymagających środowiskach przemysłowych.
