Ethernet
Męski prosty – męski prosty

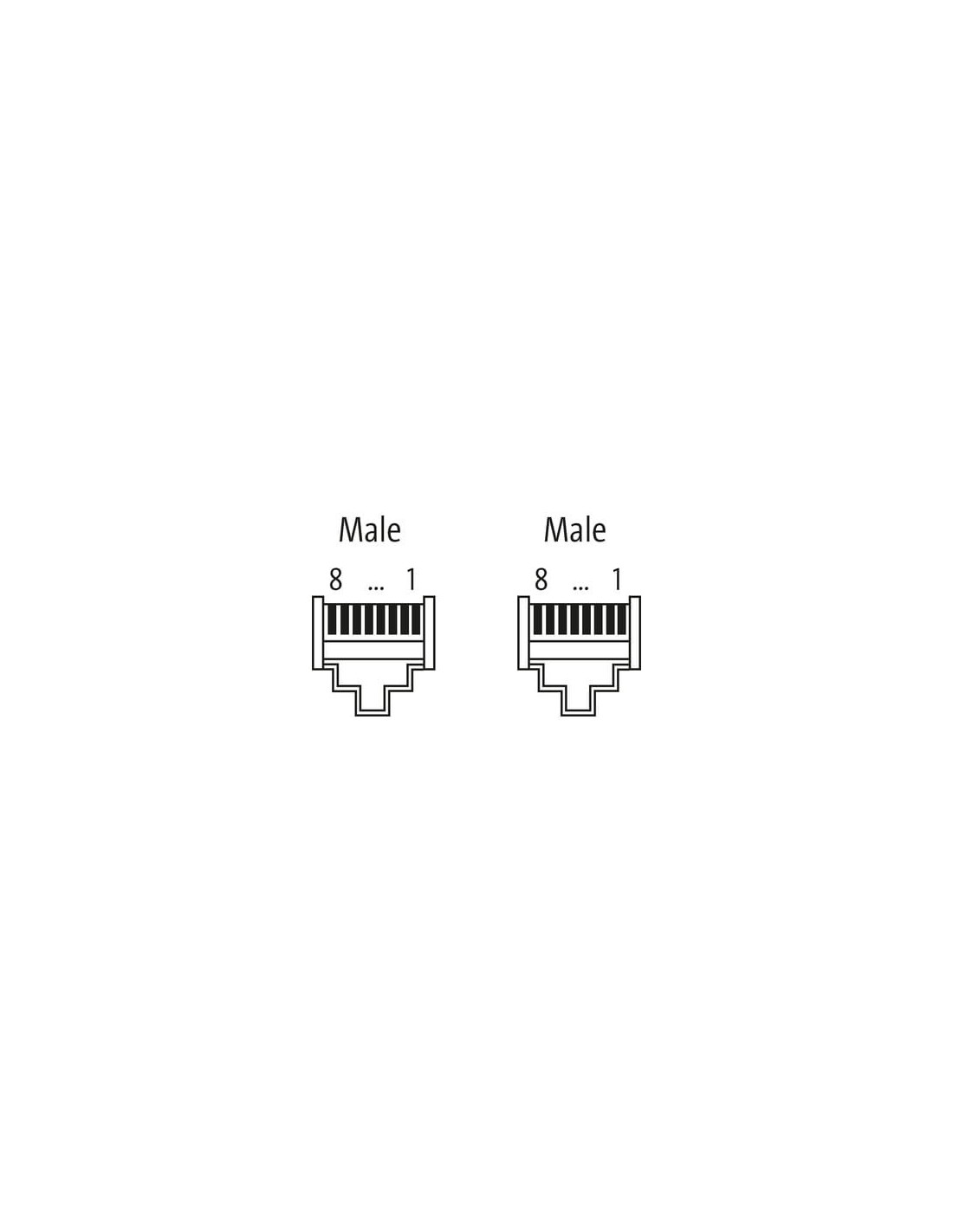

RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor RJ45 męski-męski Profesjonalny Gigabit – Kabel Ethernet do zastosowań przemysłowych
Konektor RJ45 męski-męski – Profesjonalny kabel Ethernet (Kat. 6) to wysokiej jakości, ekranowany przewód zaprojektowany z myślą o niezawodnej transmisji danych w wymagających środowiskach przemysłowych oraz biurowych. Obustronne zakończenie wtykami RJ45 umożliwia szybki i łatwy montaż z większością urządzeń sieciowych, takich jak routery, switche, panele krosownicze, serwery czy komputery.
Najważniejsze zalety i zastosowania kabla Ethernet RJ45 – RJ45
- Bardzo szybka transmisja danych – zgodność z kategorią CAT6, klasa EA (ISO/IEC 11801:2002), umożliwiająca osiągnięcie przepustowości do 10 GBit/s.
- Ekranowana konstrukcja – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, zapewniająca stabilne połączenie.
- Solidny materiał obudowy i płaszcza – wykonanie z tworzywa PUR o wysokiej odporności chemicznej oraz na oleje, co zapewnia długotrwałą wytrzymałość nawet w trudnych warunkach.
- Uniwersalne zastosowanie – idealny do łączenia urządzeń sieciowych w instalacjach przemysłowych, automatyce, serwerowniach, biurach oraz w domowych sieciach komputerowych.
- Bezhalogenowy i bezołowiowy kabel zapewnia większe bezpieczeństwo w zastosowaniach profesjonalnych.
- Zabezpieczenie blokadą zatrzaskową na końcach złączy RJ45 przeciwdziała przypadkowemu rozłączeniu przewodu.
Konstrukcja i wytrzymałość złącza RJ45
Kabel o długości 5 m posiada standardowe zakończenia RJ45 (8 pinów, męskie), co umożliwia jego wszechstronne zastosowanie oraz łatwą integrację z urządzeniami zgodnymi z Ethernet. Dodatkowo, niewielka waga przewodu oraz optymalna średnica zewnętrzna ułatwiają prowadzenie instalacji w szafach przemysłowych i korytach kablowych.
Stopień ochrony IP20 umożliwia stosowanie kabla w przestrzeniach zamkniętych, gdzie nie występuje bezpośrednie narażenie na wilgoć czy pyły. Wytrzymałość mechaniczna oraz odporność na zginanie sprawiają, że przewód znajduje zastosowanie w ruchomych instalacjach automatyki.
Możliwości wykorzystania i typowe zastosowania kabla RJ45 Cat.6
- Łączenie urządzeń sieciowych w przemysłowych i komercyjnych sieciach Ethernet.
- Instalacje w szafach sterowniczych i automatyce przemysłowej.
- Budowa lub rozbudowa sieci komputerowej w biurach i serwerowniach.
- Podłączanie kamer IP, paneli HMI, sterowników PLC oraz innych urządzeń przemysłowych wymagających szybkiego i stabilnego połączenia Ethernetowego.
Odpowiednio dobrana konstrukcja przewodu oraz złącz zapewnia użytkownikom niezawodność działania połączeń sieciowych nawet w wymagających warunkach pracy. Kabel RJ45 męski-męski Cat.6 to rozwiązanie cenione przez integratorów systemów automatyki, administratorów sieci oraz instalatorów systemów monitoringu.
