Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie B
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,16 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

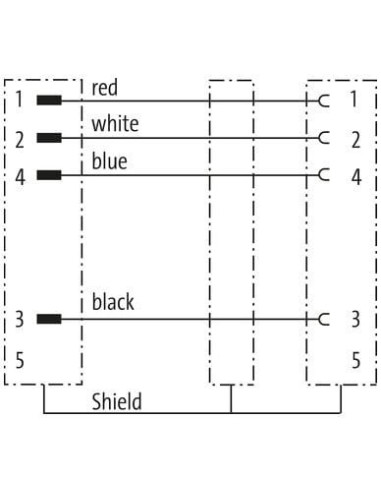

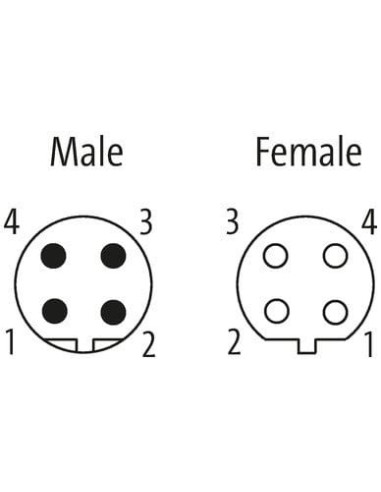

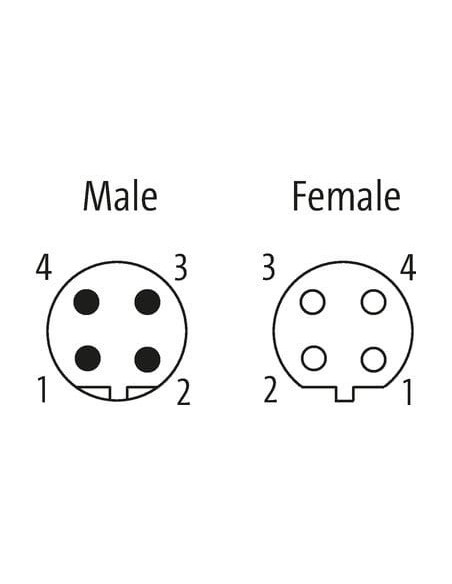

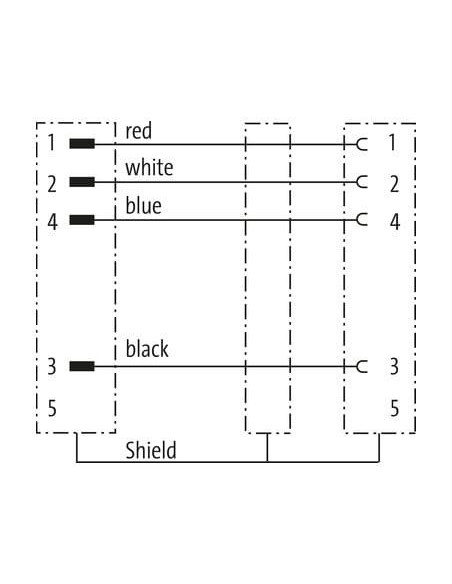

Kabel połączeniowy M12 męski 0° / M12 żeński 0° ekranowany B-kodowany, 4-pinowy – 7000-44032-8030016
Kabel połączeniowy M12 b-kodowany o długości 0,16 m to niezawodne rozwiązanie do przesyłu sygnałów i zasilania w wymagających aplikacjach przemysłowych. Dzięki zastosowaniu ekranowania oraz wysokiej jakości materiałów, przewód gwarantuje stabilność oraz odporność na zakłócenia elektromagnetyczne, co jest kluczowe w automatyce przemysłowej i środowiskach o dużym zaszumieniu.
Zastosowania i możliwości wykorzystania kabla M12 B-kodowanego
Ten typ przewodu jest powszechnie wykorzystywany w systemach automatyki, instalacjach przemysłowych, liniach produkcyjnych oraz w aplikacjach wymagających szybkiego i bezpiecznego łączenia urządzeń komunikacyjnych, czujników oraz aktuatorów.
Idealnie nadaje się do połączeń w:
- przemysłowych sieciach komunikacyjnych (np. systemy Profibus, systemy zasilania sieciowego oraz przesyłu danych),
- szafach sterowniczych,
- zautomatyzowanych maszynach i urządzeniach produkcyjnych,
- przemysłowych systemach pomiarowych oraz sterujących.
Złącza M12 umożliwiają szybki montaż oraz zapewniają trwałe i odporne na warunki zewnętrzne połączenie, spełniające wymagania normy
DIN EN 61076-2-101.
Najważniejsze właściwości i zalety kabla M12 7000-44032-8030016
- Ekranowanie przewodu (oplot miedziany, ocynowany, 65% pokrycia oraz foliowanie) minimalizuje ryzyko zakłóceń elektromagnetycznych, co jest istotne dla niezawodnej transmisji sygnałów i zasilania.
- Oba złącza w wykonaniu prostym: M12 męski 0° i M12 żeński 0°, umożliwiają uniwersalne zastosowanie.
- Kodowanie B – zapewnia kompatybilność z systemami wymagającymi specyficznego układu połączeń sygnałowych i zasilających.
- Stopień ochrony IP67 – gwarantuje odporność na kurz i wodę, pod warunkiem odpowiedniego montażu.
- Wytrzymały płaszcz PUR – zapewnia doskonałą odporność chemiczną oraz na oleje, a także możliwość pracy w szerokim zakresie temperatur.
- Stabilność mechaniczna – wykonanie odporne na uderzenia i zabezpieczone przeciwwstrząsowo.
- Odporność na płomienie – zgodność z normami UL 1581 oraz IEC 60332-2-2, zapewniająca podwyższoną ochronę w środowiskach o podwyższonym ryzyku pożaru.
- Kolor przewodu: fioletowy – ułatwia identyfikację w instalacjach.
- Przewód hybrydowy: przesył danych oraz zasilania w jednym kablu (2x żyły zasilania, 2x żyły danych).
Typowa konstrukcja i wymiary złączy M12 B-kodowanych
Złącza M12 o średnicy gwintu 12 mm w wersji b-kodowanej umożliwiają szybki i bezbłędny montaż oraz trwałe połączenie w systemach przemysłowych. Wtyk męski oraz gniazdo żeńskie wyposażone są w nakrętki oraz elementy blokujące wykonane z wytrzymałego cynkowego odlewu ciśnieniowego, niklowane dla dodatkowej ochrony antykorozyjnej.
Korzyści z zastosowania złączy M12 ekranowanych
- Bezpieczeństwo transmisji danych dzięki ekranowaniu oraz niskiej rezystancji sygnałowej i zasilającej.
- Niezawodność w trudnych warunkach – odporność na skrajne temperatury, drgania oraz oleje.
- Prosty montaż – szybkie podłączanie i odłączanie urządzeń, idealne do serwisu i modernizacji instalacji.
- Długi czas eksploatacji oraz gwarancja zachowania parametrów elektrycznych i mechanicznych nawet przy intensywnym użytkowaniu.
Informacje dodatkowe i uwagi montażowe
Przewód oferuje optymalne rozwiązanie dla aplikacji automatyki, gdzie liczy się niezawodność i prostota instalacji. Zaleca się stosowanie odpowiednich środków odciążających (np. opaski zaciskowe) oraz przestrzeganie dopuszczalnych promieni gięcia, aby nie naruszyć stopnia ochrony IP.
Produkt z certyfikatem cURus, potwierdzającym spełnienie rygorystycznych norm bezpieczeństwa oraz jakości w zastosowaniach przemysłowych.
