Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

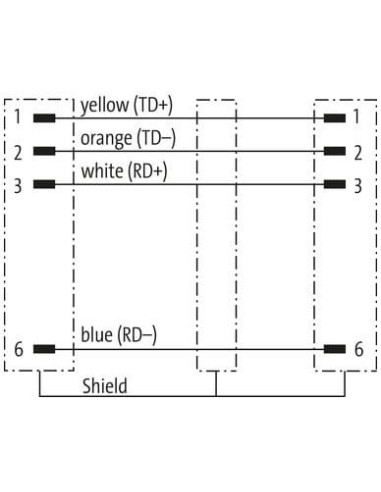

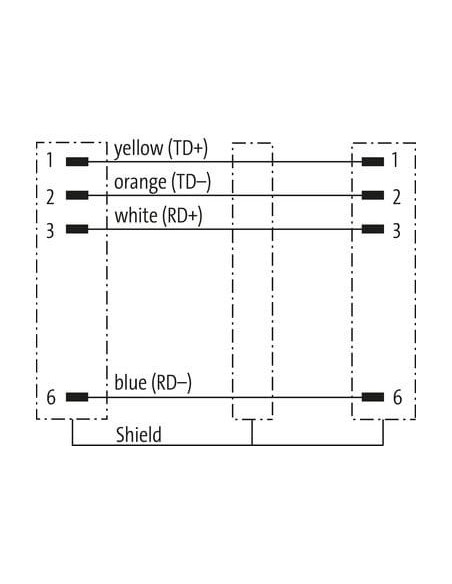

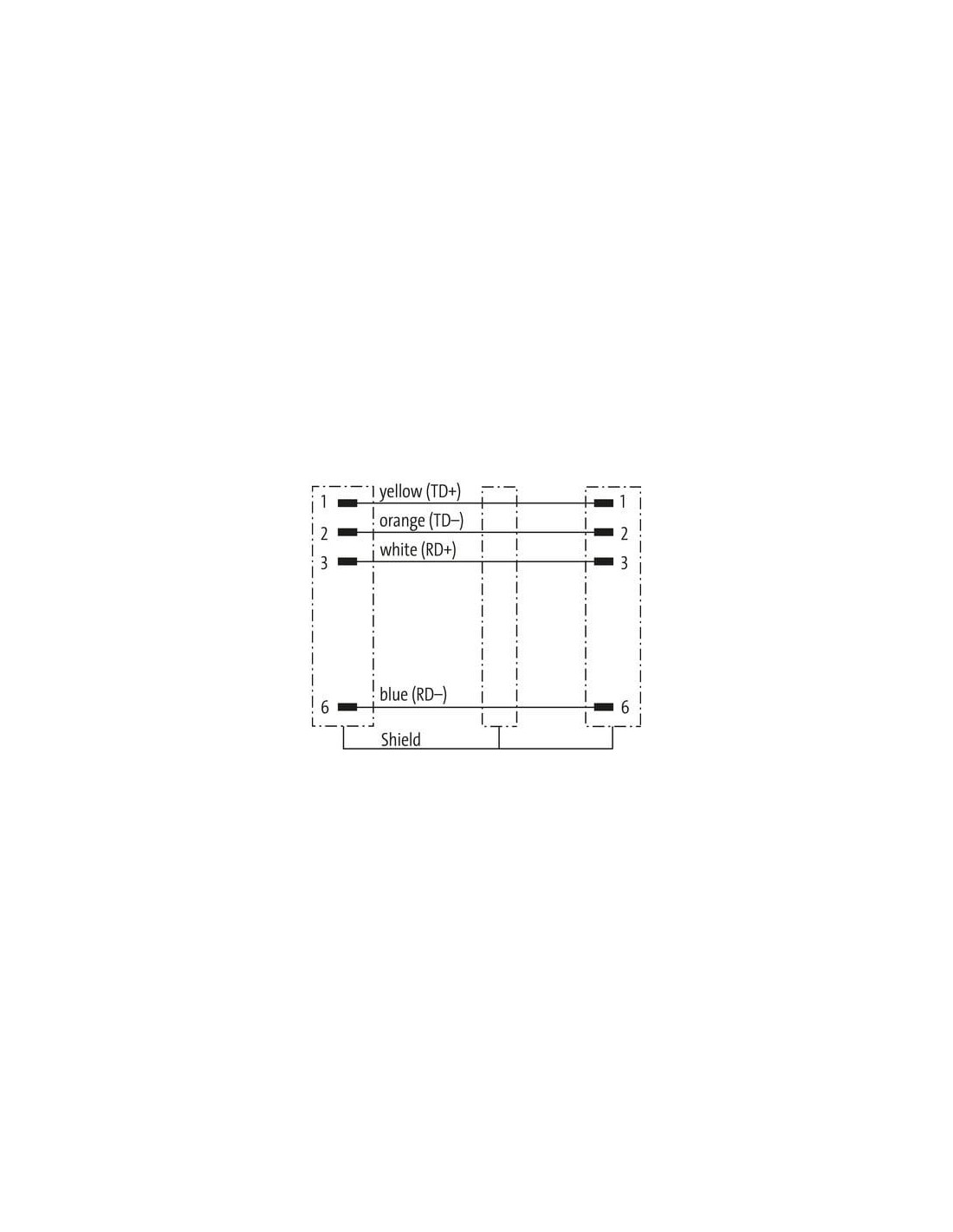

| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

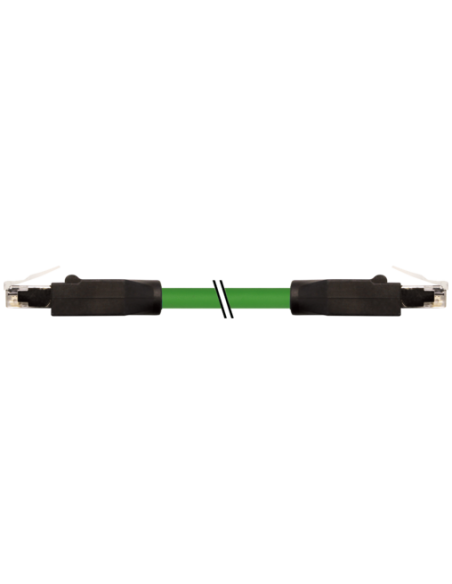

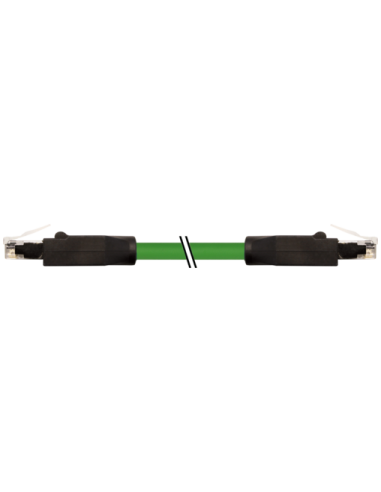

Kabel Ethernet RJ45 męski ekranowany CAT5 – Przewód połączeniowy 0,3 m
Kabel Ethernet RJ45 męski – męski, ekranowany o długości 0,3 m to wysokiej jakości przewód połączeniowy dedykowany do przemysłowych sieci Ethernet, automatyki oraz instalacji, w których kluczowa jest niezawodność przesyłu danych oraz odporność na zakłócenia elektromagnetyczne.
Zastosowanie kabla RJ45 CAT5 ekranowanego w przemyśle i automatyce
Przewód idealnie sprawdza się w instalacjach przemysłowych, szafach sterowniczych, rozdzielnicach, maszynach i urządzeniach automatyki, gdzie wymagania dotyczące odporności na warunki środowiskowe oraz szybka i bezpieczna transmisja danych są priorytetem. Dzięki ekranowaniu minimalizuje wpływ zakłóceń elektromagnetycznych, co gwarantuje stabilną pracę systemów komunikacyjnych.
Kluczowe zalety kabla Ethernet RJ45 męski ekranowany 0,3 m
- Ekranowanie przewodu – skuteczna ochrona przed zakłóceniami radiowymi i elektromagnetycznymi.
- 4-żyłowa konstrukcja – zoptymalizowana do przesyłu sygnałów w standardzie transmisji danych CAT5 do 100 Mbit/s.
- Solidne wtyki RJ45 – męskie proste z blokadą zatrzaskową, umożliwiające szybki i pewny montaż.
- Elastyczna powłoka z PUR/TPE – wysoka odporność mechaniczna, chemiczna i na oleje, co sprawdza się w trudnych warunkach przemysłowych.
- Wytrzymałość mechaniczna – do 35 milionów cykli gięcia i aż 5 milionów cykli skręcania przewodu.
- Zakres temperatury pracy od -40°C do +85°C, co gwarantuje stabilność parametrów nawet w skrajnych warunkach.
- Stopień ochrony IP20 przy podłączeniu i przykręceniu złącza.
Możliwości wykorzystania oraz typowe zastosowania kabla RJ45
Kabel Ethernet RJ45 męski ekranowany jest przeznaczony do szerokiego zakresu zastosowań w:
- Przemysłowych sieciach Ethernet – niezawodna komunikacja między sterownikami PLC, panelami operatorskimi i innymi urządzeniami automatyki.
- Stworzeniu odpornego na zakłócenia połączenia sieciowego w zakładach produkcyjnych i laboratoriach.
- Połączeniach w systemach monitoringu i kontroli dostępu, gdzie stabilność sieci i bezpieczeństwo transmisji są szczególnie ważne.
- Integracji maszyn i urządzeń z centralnymi systemami zarządzania i nadzoru.
Budowa i konstrukcja przewodu RJ45 CAT5
Kabel bazuje na zaawansowanej strukturze: skrętka miedziana ocynowana w układzie dwóch par, ekran miedziany ocynowany (75% pokrycia) oraz dodatkowa folia, co gwarantuje niską rezystancję i wysoką jakość transmisji danych. Kolorystyka żył (biały, niebieski, pomarańczowy, żółty) ułatwia prawidłowe podłączenie zgodnie ze standardami Ethernet. Powłoka z TPE oraz izolacja HDPE są bezpieczne dla środowiska (wolne od ołowiu i FCKW).
Niezawodność i odporność
Kabel CAT5 RJ45 doskonale sprawdza się w środowiskach o wysokich wymaganiach dotyczących odporności na oleje, chemikalia oraz płomienie (zgodność z normami IEC 60332 oraz UL 1581). Gwarantuje długi okres eksploatacji nawet w zastosowaniach mobilnych, narażonych na intensywne ruchy oraz skręcanie przewodów.
Podsumowanie – profesjonalny przewód Ethernet RJ45 CAT5 0,3 m
Wybór ekranowanego przewodu Ethernet RJ45 CAT5 o długości 0,3 m to gwarancja niezawodnego i stabilnego połączenia sieciowego w najbardziej wymagających aplikacjach przemysłowych i automatyki, zapewniającego maksymalną ochronę transmisji sygnału, odporność mechaniczną oraz długotrwałą trwałość w codziennym użytkowaniu.
