DESINA® ECOFAST®
Męski prosty – żeński proste

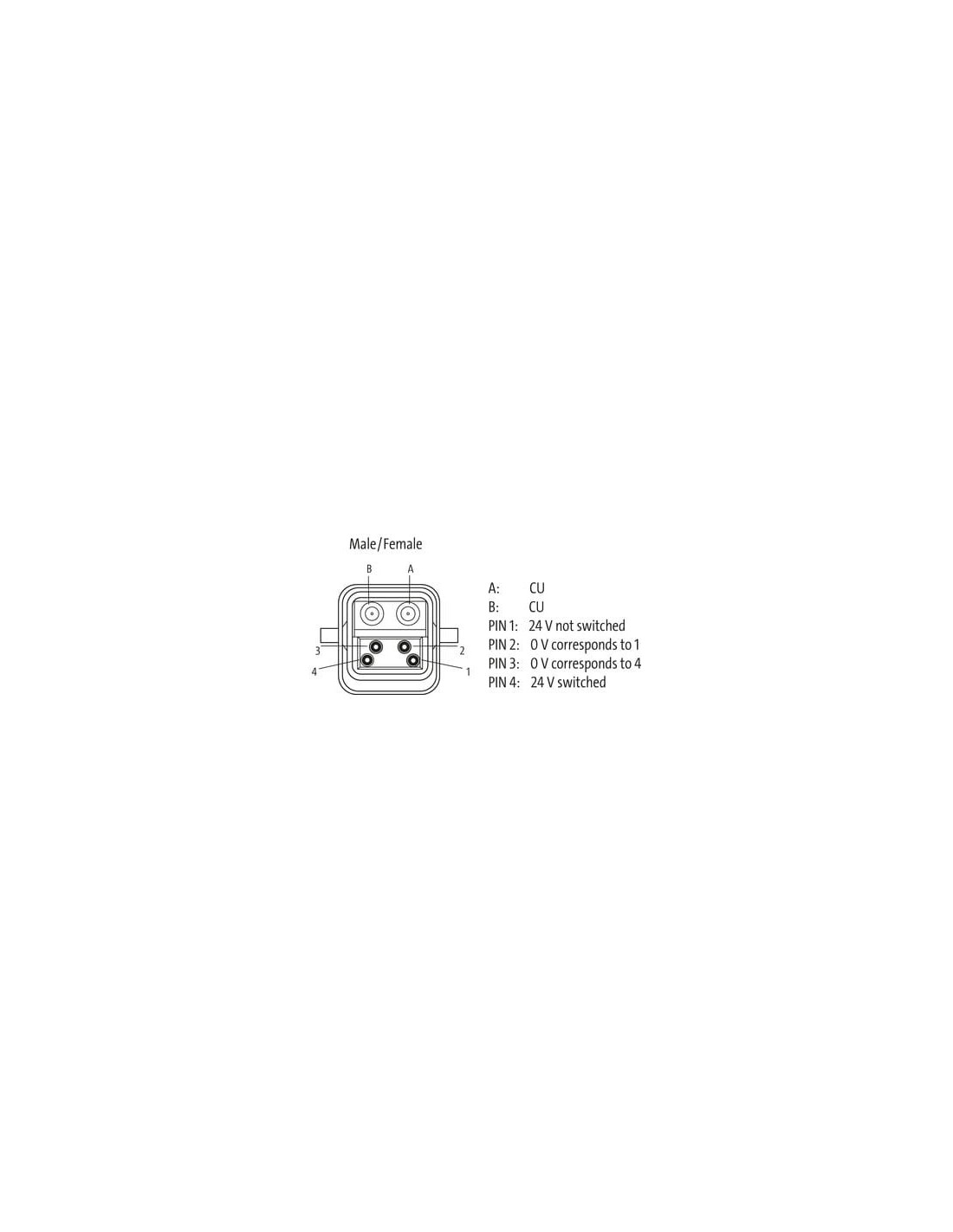

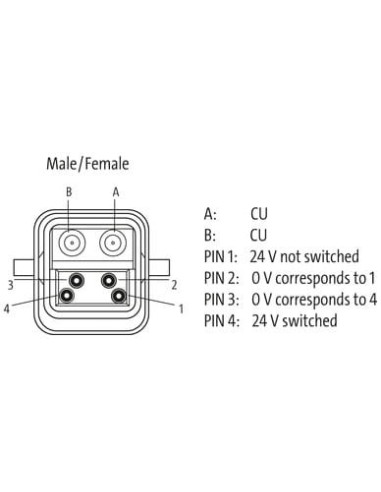

6-piny, CU
ekranowany
Inne długości kabli są dostarczane na życzenie.
Han-Brid® jest zarejestrowanym znakiem towarowym firmy HARTING KGaA
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 35 m |
| Typ montażu | włożone |
| Materiał | PC |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 10 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PC |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zatrzask blokujący |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (czarny 1, czarny 2, czarny 3, czarny 4), (czerwony, zielony) |
General data | Cable
| Identyfikacja przewodu | 964 |
| Kolor izolacji | fioletowy |
Structure | Cable
| wire arrangement | (czarny 1, czarny 2, czarny 3, czarny 4), (czerwony, zielony) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material wire insulation (Data) | PVC |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 8 x Outer diameter |

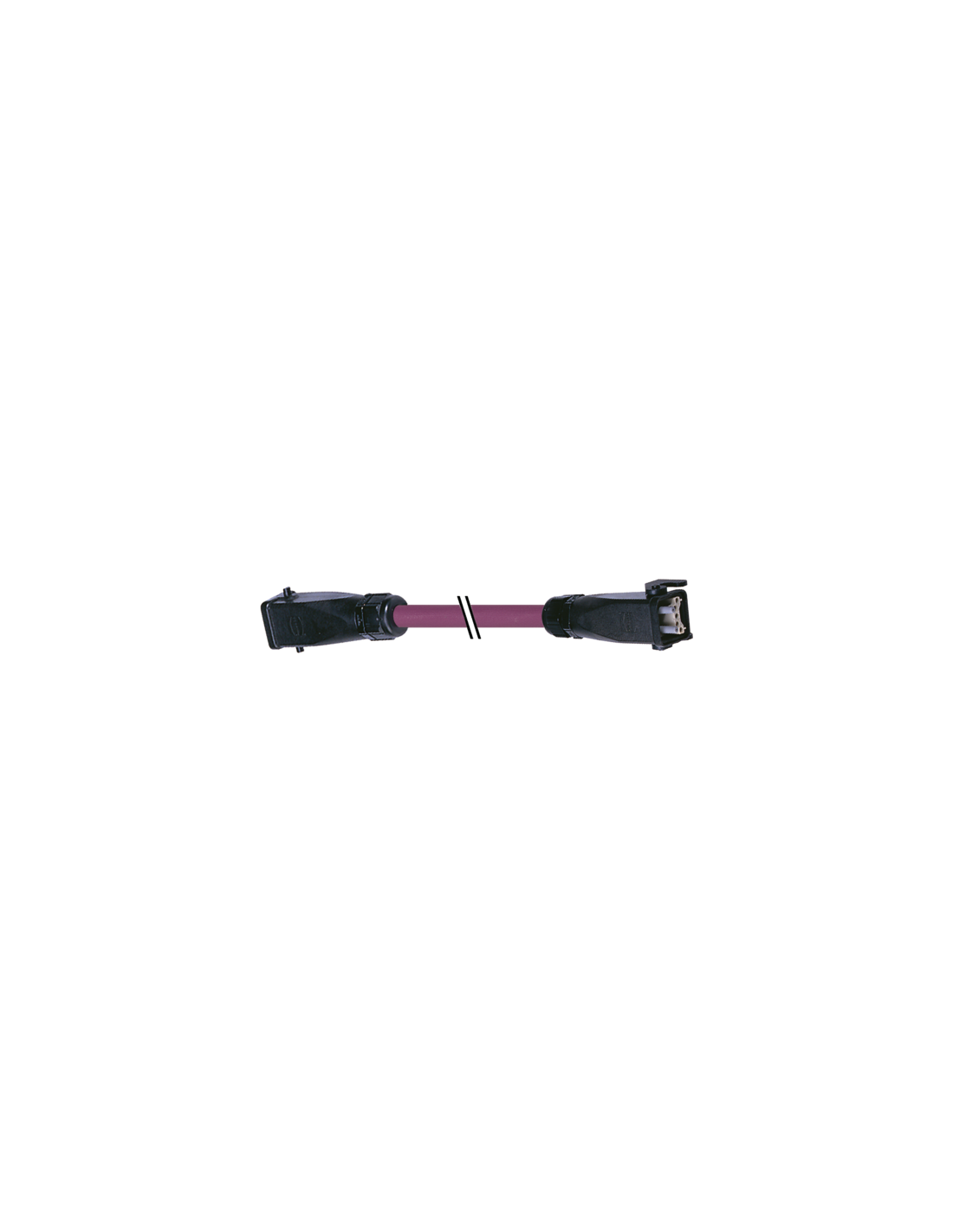

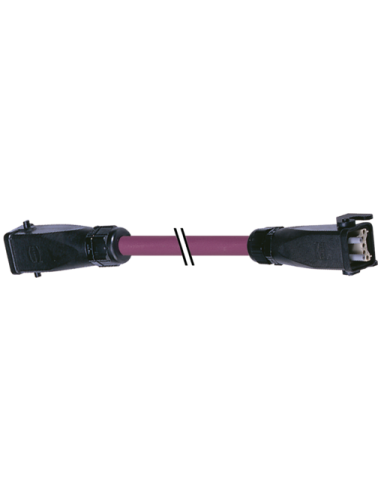

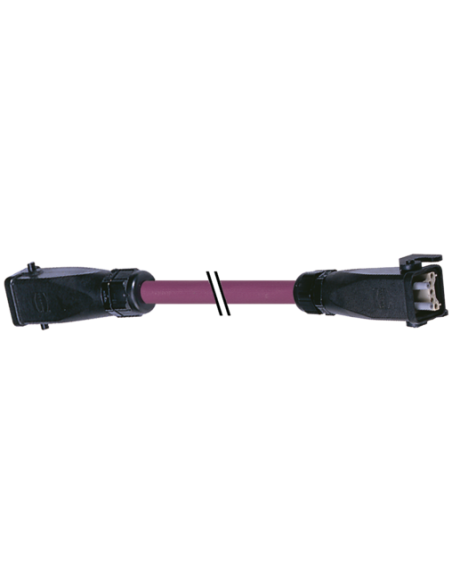

Kabel hybrydowy do magistrali polowej DESINA 7000-33011-9643500 – profesjonalne rozwiązanie dla automatyki przemysłowej
Kabel hybrydowy DESINA 7000-33011-9643500 to zaawansowany przewód zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, w szczególności do integracji z systemami magistrali polowej. Dzięki solidnej konstrukcji i wysokiej jakości materiałom stanowi bardzo trwałe i niezawodne połączenie dla maszyn oraz systemów automatyki w przemyśle.
Zalety i funkcje kabla hybrydowego DESINA 7000-33011-9643500
- Wysoka odporność na czynniki chemiczne i oleje – dzięki obudowie z wysokiej jakości tworzywa PC oraz powłoce z PUR i PVC, kabel doskonale sprawdza się w trudnych warunkach przemysłowych.
- Stopień ochrony IP65 – zapewnia ochronę przed kurzem oraz strumieniami wody, gwarantując trwałość i niezawodność nawet w wymagającym środowisku pracy.
- Podwyższona odporność mechaniczna – specjalny zatrzask blokujący oraz rekomendacje dotyczące zabezpieczenia na rozciąganie umożliwiają bezpieczne prowadzenie w instalacjach maszynowych.
- 6-pinowe, ekranowane złącze Han-Brid® – pewne i stabilne połączenie dedykowane do magistrali polowej, z ochroną przed zakłóceniami elektromagnetycznymi.
- Różnorodność długości kabli – dostępność różnych długości na zamówienie pozwala na dopasowanie przewodu do konkretnej aplikacji.
- Bezpieczeństwo połączeń elektrycznych – wysokie parametry prądowe oraz napięciowe dedykowane do zasilania automatów, robotów i urządzeń sterujących.
Typowe zastosowania kabla hybrydowego do magistrali polowej
Kabel hybrydowy DESINA znajduje zastosowanie w wielu branżach przemysłowych, m.in.:
- automatyzacja i sterowanie maszyn przemysłowych,
- robotyka przemysłowa,
- systemy zasilania i transmisji danych w liniach produkcyjnych,
- instalacje technologiczne wymagające podwyższonej odporności na czynniki zewnętrzne,
- systemy okablowania do linii montażowych oraz urządzeń transportujących.
Konstrukcja oraz budowa kabla hybrydowego DESINA
Kabel posiada fioletową izolację zewnętrzną, odporną na ścieranie oraz działanie substancji chemicznych, a także zintegrowane ekranowanie, które skutecznie zabezpiecza przesyłane sygnały przed zakłóceniami elektrostatycznymi. Kabel jest wyposażony w przewody zasilające oraz przewody do transmisji danych – wszystko w jednej konstrukcji, co pozwala na uproszczenie i przyspieszenie instalacji.
Parametry techniczne i schematy połączeń
- Przewód 6-żyłowy: 4 żyły zasilające, 2 żyły transmisyjne
- Przewody o przekroju: 1,5 mm² (zasilanie), 0,34 mm² (dane)

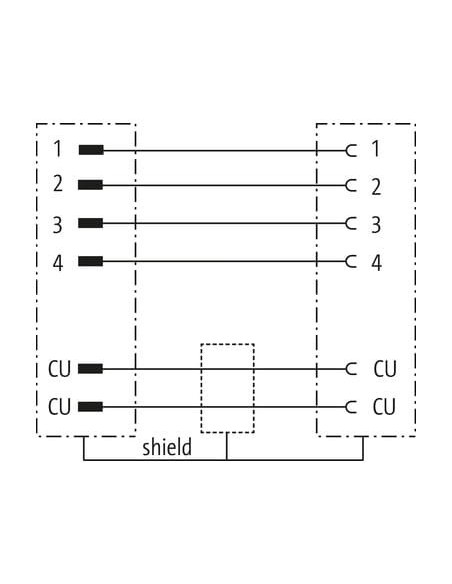

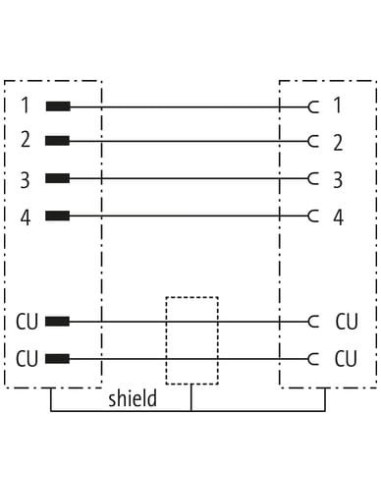

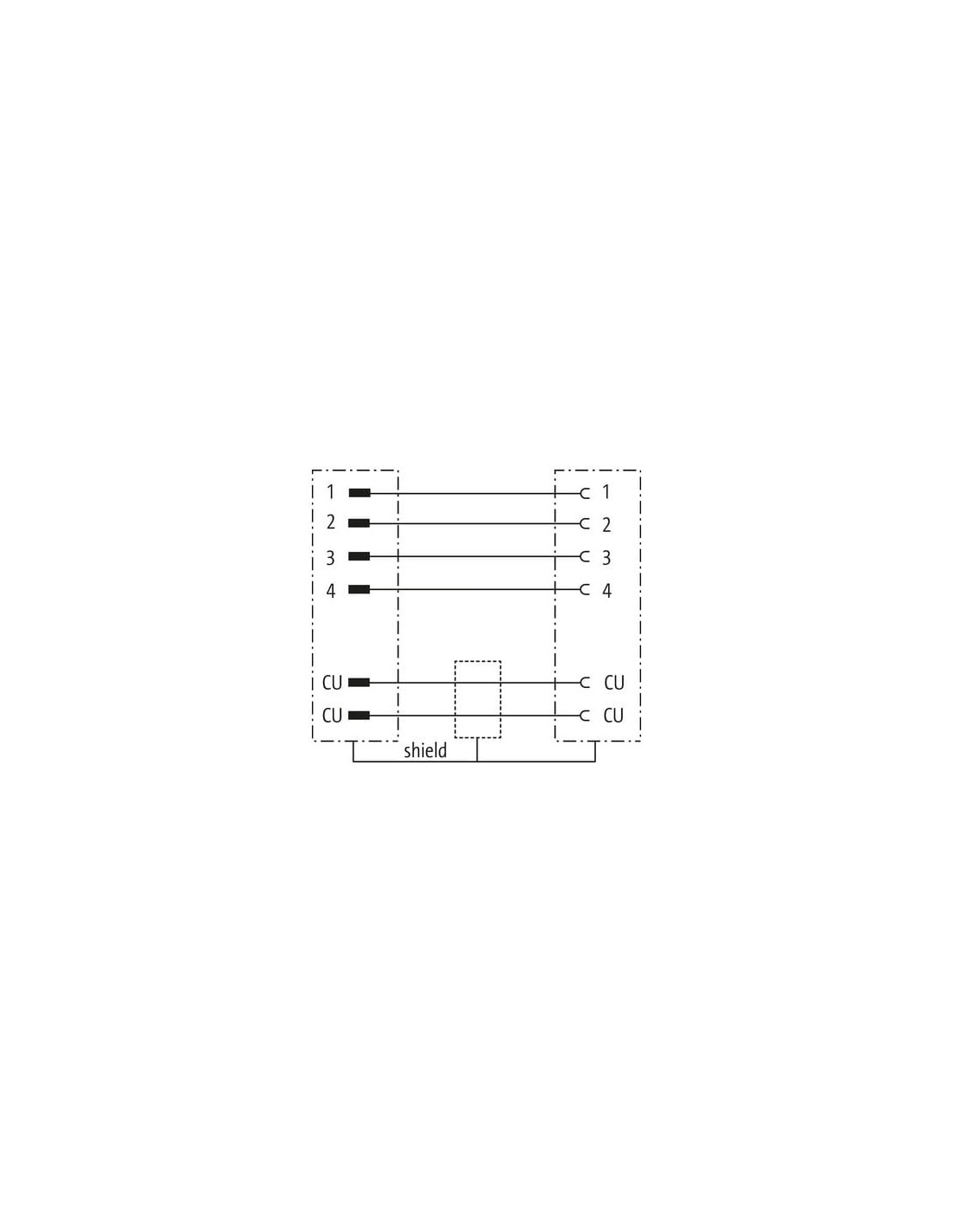

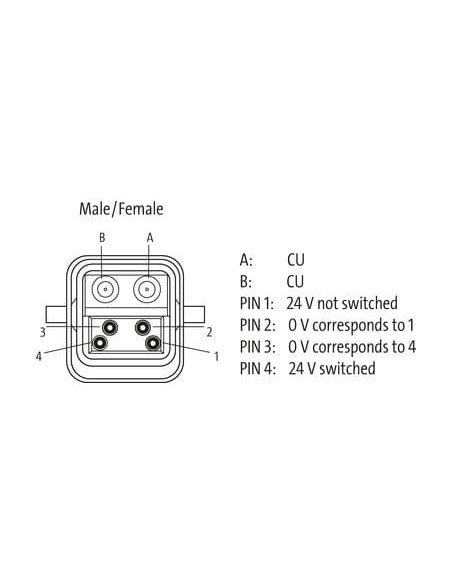

- Schemat połączeń zgodny z wymaganiami automatyki przemysłowej (w zestawie czytelny schemat podłączenia)
- Oba końce wyposażone w przemysłowe złącza Han-Brid® (męski prosty oraz żeński prosty)
Wytrzymałość i elastyczność instalacyjna
Kabel można montować zarówno w warunkach stacjonarnych, jak i ruchomych, przy zachowaniu minimalnego promienia gięcia 8 x średnica zewnętrzna przewodu. Ma wysoką odporność na płomienie zgodnie z normami IEC 60332-2-2 oraz UL 1581, a także na działanie paliw i olejów zgodnie z normami DIN EN 60811-404.
Podsumowanie – profesjonalny kabel DESINA do systemów automatyki przemysłowej
Kabel hybrydowy do magistrali polowej DESINA 7000-33011-9643500 to znakomite rozwiązanie dla wymagających aplikacji, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość montażu. Dzięki połączeniu przewodów zasilających i transmisyjnych w jednej wiązce, przewód pozwala zredukować liczbę połączeń i zwiększyć bezpieczeństwo instalacji. Sprawdza się zarówno w nowych, jak i modernizowanych systemach okablowania maszyn i linii produkcyjnych.
