Ethernet CAT5
Męski prosty – męski prosty
M12 – M12, 8-piny
Kodowanie Y
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,25 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

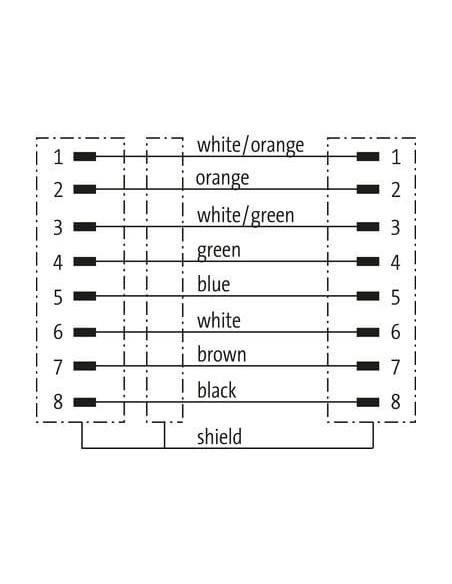

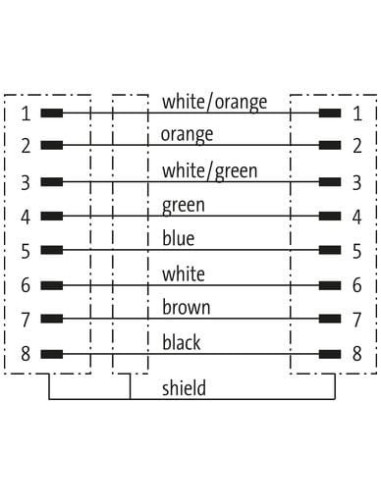

| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
General data | Cable
| Identyfikacja przewodu | 805 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o 1 Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires o Sposób łączenia z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 107,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 20 AWG |
| Conductor crosssection (wire) | 20 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 26 AWG |
| Conductor crosssection wire (Data) | 26 AWG |
| Material conductor wire (Data) | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 35 Ω/km |
| Electrical resistance coating wire (Data) | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

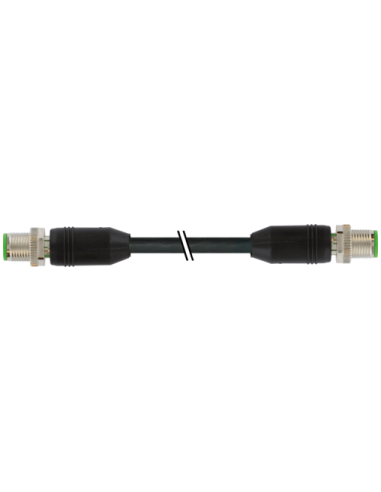

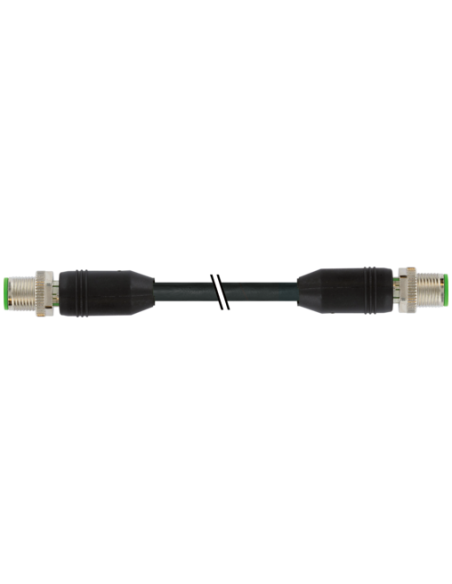

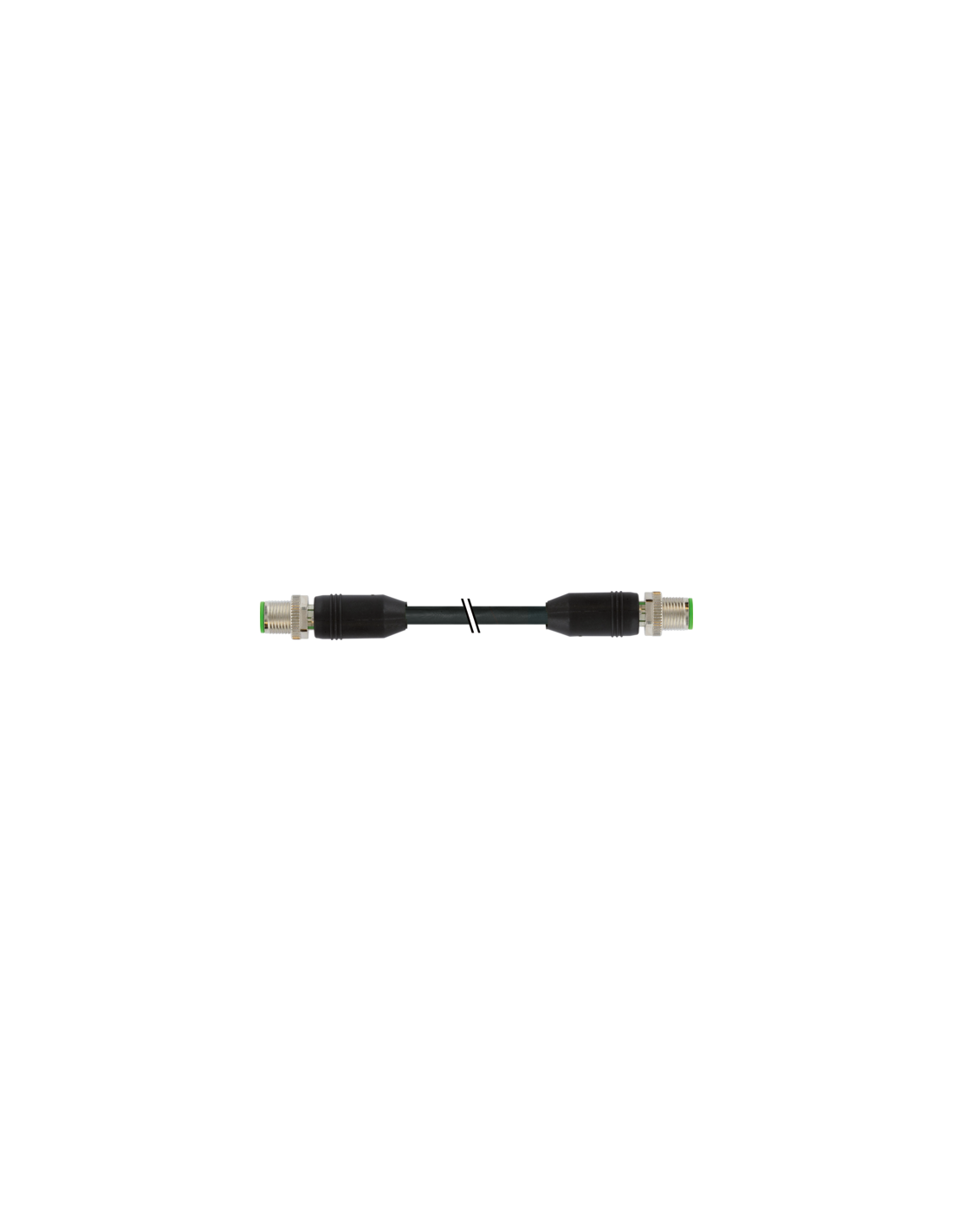

Kabel Ethernet M12 męski 0° / M12 męski 0° ekranowany, Y-kodowany – 7000-47001-8050025
Kabel połączeniowy M12 męski 0° / M12 męski 0°, ekranowany, Y-kodowany o długości 0,25 m wyróżnia się wysoką jakością wykonania oraz znakomitymi parametrami transmisji danych. Zastosowanie standardu Y-kodowania oraz ekranowania przewodu sprawia, że produkt doskonale nadaje się do wymagających aplikacji przemysłowych, gdzie kluczowa jest niezawodność przesyłu sygnałów Ethernet CAT5 oraz zasilania.
Zastosowanie kabla M12 Y-kodowanego w aplikacjach przemysłowych
Kabel M12 Y-kodowany przeznaczony jest przede wszystkim do przemysłowych systemów automatyki, robotyki oraz urządzeń wymagających jednoczesnej transmisji danych i zasilania. Dzięki wysokiemu stopniowi ochrony IP65/IP67 oraz odporności na chemikalia i oleje przewód sprawdzi się także w trudnych warunkach środowiskowych, takich jak linie produkcyjne czy maszyny przemysłowe.
- Szybka transmisja danych do 100 Mbit/s oraz kompatybilność z Ethernet CAT5
- Równoczesne przesyłanie zasilania – prąd zasilania do 6 A oraz prąd danych do 0,5 A
- Wytrzymałość mechaniczna – duża odporność na drgania oraz na wielokrotne zginanie i skręcanie
- Wodoodporność i pyłoszczelność – stopień ochrony IP65/IP67
- Średnica zewnętrzna przewodu – tylko 8,1 mm przy zachowaniu wysokiej elastyczności i trwałości
Charakterystyka techniczna przewodu M12 Y-kodowanego
Kabel wykonany jest z zaawansowanych materiałów: powłoka z PUR zapewnia doskonałą odporność na ścieranie, promieniowanie UV oraz działanie agresywnych mediów. Przewód składa się z 8 żył o specjalnej strukturze skrętki oraz ekranowania z oplotem miedzianym, co gwarantuje skuteczną ochronę sygnału przed zakłóceniami elektromagnetycznymi. Odpowiednią sztywność i elastyczność zapewnia izolacja z PP.
Produkt przystosowany jest do pracy w szerokim zakresie temperatur: od -25°C do 85°C dla złącza oraz od -40°C do 90°C dla samego przewodu, co umożliwia zastosowanie w wielu aplikacjach przemysłowych.
Budowa i kompatybilność złączy M12 Y-kodowanych

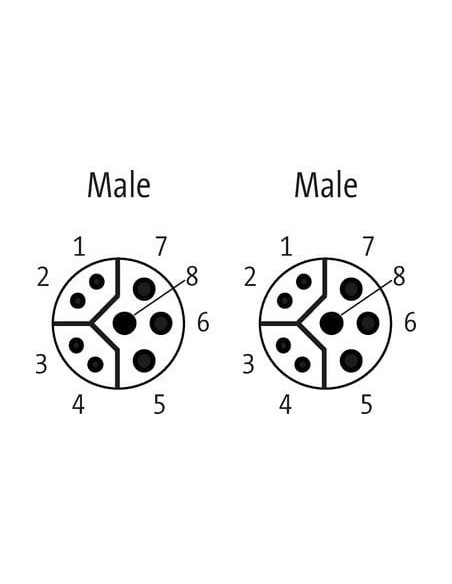

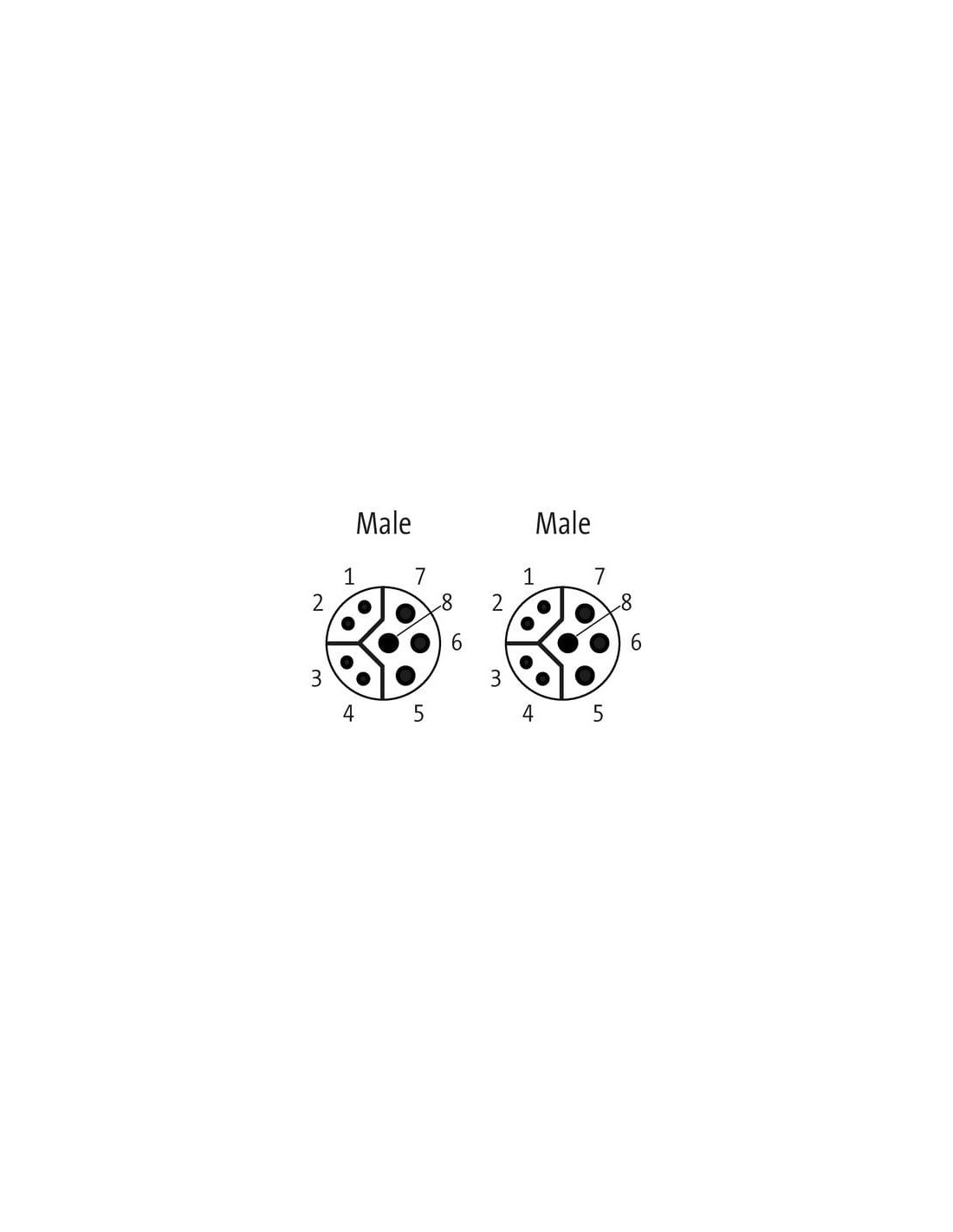

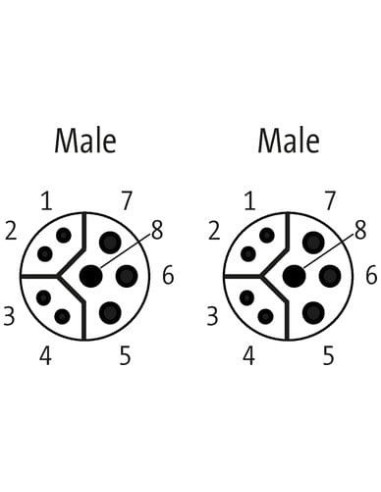

Oba zakończenia kabla wyposażone są w wtyki M12 męskie, prosty typ (0°), 8-pinowe, zgodne z normą DIN EN 61076-2-101. Złącza pokryte są niklowaniem i posiadają ochronę przeciwwstrząsową, co gwarantuje trwałość podczas użytkowania w dynamicznych instalacjach. Złącza typu Y oferują pełną kompatybilność z urządzeniami wykorzystującymi zarówno transmisję danych, jak i zasilanie z jednego przewodu.
Typowe zastosowania kabla M12 Y-kodowanego
- Automatyka przemysłowa – szafy sterownicze, rozdzielnice, panele HMI
- Robotyka i systemy transportowe
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny – dzięki wysokiej odporności na czynniki zewnętrzne
- Maszyny i urządzenia produkcyjne, przenośniki, systemy wizyjne
- Aplikacje wymagające niezawodnej transmisji danych oraz zasilania przy wysokiej odporności na zakłócenia EMC
Najważniejsze zalety kabla M12 męski – męski, Y-kodowanego, ekranowanego
- Niezawodna ochrona sygnału dzięki oplotowi miedzianemu i ekranowaniu skrętki
- Wysoka żywotność: odporny na wielomilionowe cykle zginania i skręcania
- Zwiększona odporność chemiczna – doskonały do wymagających środowisk pracy
- Szybkość przesyłu Ethernet – spełnia wymagania CAT5
- Możliwość zamówienia różnych długości – elastyczność dostosowania do indywidualnych potrzeb
Podsumowanie:
Kabel połączeniowy M12 męski 0° / M12 męski 0° ekranowany Y-kodowany typ 7000-47001-8050025 to uniwersalne i trwałe rozwiązanie dla nowoczesnych instalacji przemysłowych wymagających stabilnego przesyłu danych oraz zasilania w jednym kablu.
