Ethernet CAT5
Męski prosty – męski prosty

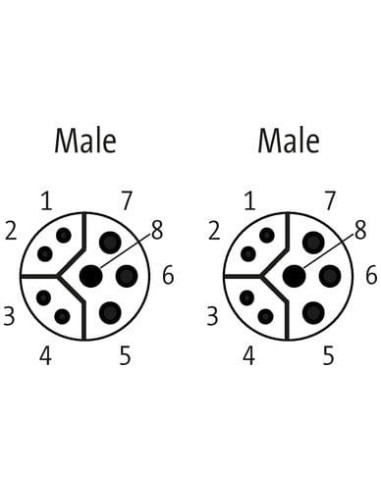

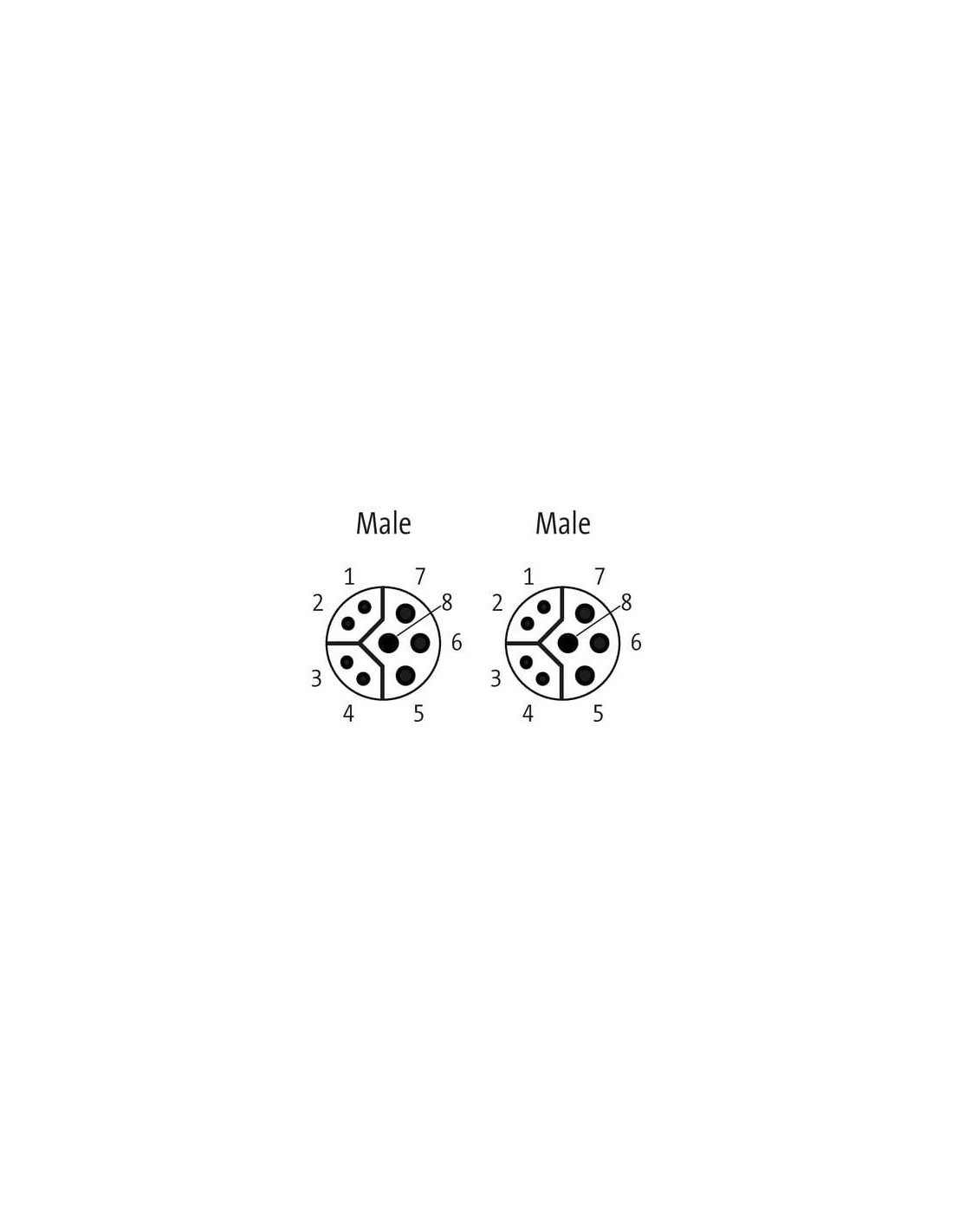

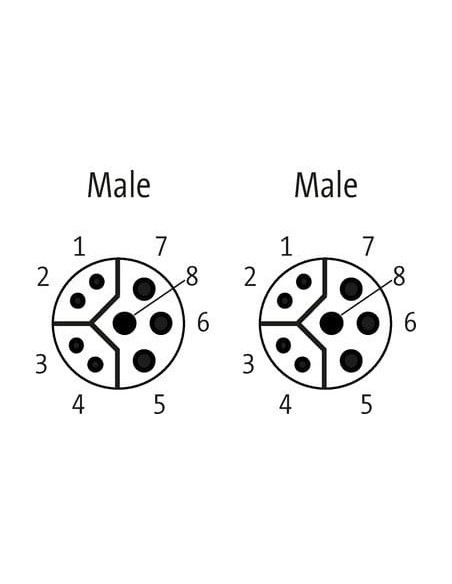

M12 – M12, 8-piny
Kodowanie Y
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

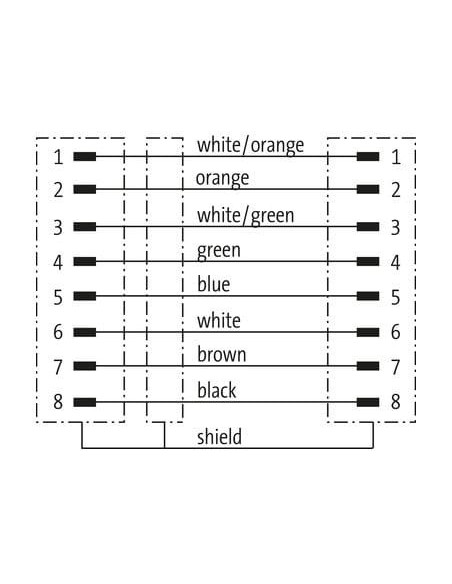

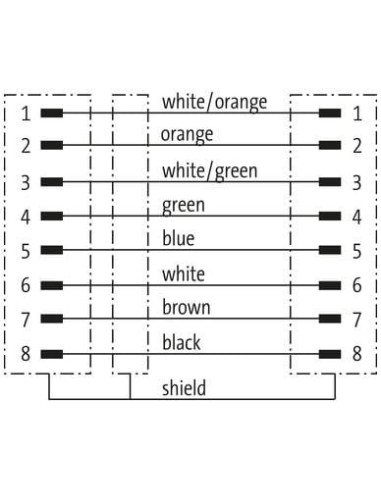

Dane dotyczące kabla
Kabel
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
General data | Cable
| Identyfikacja przewodu | 805 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o 1 Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires o Sposób łączenia z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 107,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 20 AWG |
| Conductor crosssection (wire) | 20 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 26 AWG |
| Conductor crosssection wire (Data) | 26 AWG |
| Material conductor wire (Data) | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 35 Ω/km |
| Electrical resistance coating wire (Data) | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

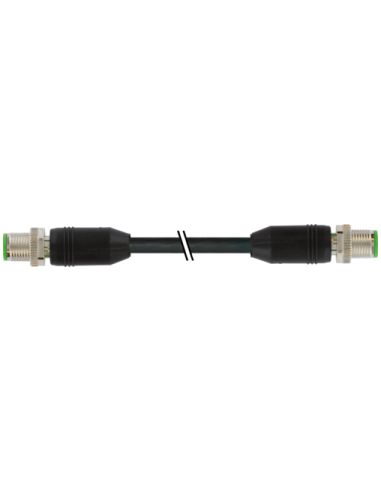

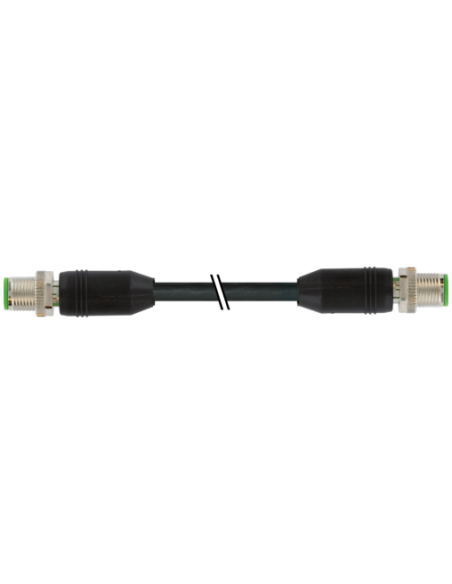

Kabel Ethernet M12 męski – M12 męski ekranowany Y-coded 0,5 m (7000-47001-8050050)
Kabel połączeniowy M12 męski 0° – M12 męski 0° ekranowany Y-coded to profesjonalne rozwiązanie do połączeń przemysłowych w automatyce, systemach sterowania oraz aplikacjach wymagających niezawodnej transmisji danych i zasilania. Dzięki specjalnemu kodowaniu Y możliwe jest jednoczesne przesyłanie sygnałów Ethernet oraz zasilania przez jedno złącze.
Zastosowanie kabli M12 Y-coded w przemyśle
Kabel M12 Y-coded znajduje zastosowanie w inteligentnych instalacjach fabrycznych, liniach produkcyjnych, robotyce oraz w rozdzielnicach sterujących, gdzie wymagana jest transmisja danych z jednoczesnym zasilaniem urządzeń. Umożliwia to uproszczenie okablowania i zmniejszenie liczby połączeń, co znacząco wpływa na oszczędność miejsca w szafie sterowniczej oraz redukcję kosztów montażu.
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi, zapewniająca stabilną komunikację w środowiskach przemysłowych.
- Prosty montaż – złącze M12 umożliwia szybkie podłączenie oraz pewne i trwałe połączenie.
- Kodowanie Y – obsługuje równoczesny przesył danych Ethernet CAT5 (do 100 Mbit/s) oraz zasilania nawet do 6 A na stykach zasilających.
- Wysoki stopień ochrony IP65/IP67 – odporność na wilgoć, pył oraz trudne warunki przemysłowe.
- Odporność mechaniczna – obudowa z wytrzymałego tworzywa PUR oraz metalowe, niklowane elementy gwarantują trwałość nawet w trudnych warunkach.
Konstrukcja i parametry kabla M12 Y-coded
Kabel o długości 0,5 m wyposażony jest w dwa proste (0°), 8-pinowe wtyki męskie M12 o kodowaniu Y. Rdzeń kabla wykonano z wysokiej jakości skrętek miedzianych, a powłoka zewnętrzna z PUR charakteryzuje się odpornością chemiczną, olejoodpornością oraz wysoką elastycznością nawet w niskich temperaturach (do -50°C). Wewnętrzne ekranowanie zapewnia skuteczną ochronę sygnału, a szczelność złącza oraz wysokojakościowe uszczelnienie umożliwiają montaż w miejscach narażonych na wodę, pył lub olej.
- Normy przemysłowe: DIN EN 61076-2-101 (M12), zgodność z wymaganiami dotyczącymi okablowania Ethernet.
- Wytrzymałość elektryczna: napięcie robocze do 50 V DC/AC.
- Wysoka trwałość: żywotność przewidziana na miliony cykli gięcia oraz skręcania (idealny do zastosowań dynamicznych).
- Zabezpieczenie przeciwwstrząsowe – pewność połączenia nawet przy intensywnych drganiach.
- Łatwe oznaczenie kolorystyczne przewodów ułatwia szybki montaż i diagnostykę instalacji.
Typowe zastosowania kabli M12 Y-coded
Wykorzystanie kabla M12 męski 0° – męski 0° ekranowanego Y-coded rekomendowane jest do połączeń:
- paneli operatorskich z urządzeniami peryferyjnymi,
- systemów sterowania i rozproszonej automatyki,
- czujników i systemów mechatronicznych wymagających zasilania oraz szybkiej wymiany danych,
- zastosowań w środowiskach narażonych na trudne warunki: wilgoć, pył, oleje, chemikalia.
Korzyści stosowania kabla M12 Ethernet Y-coded
Zastosowanie kabla Ethernet M12 Y-coded umożliwia:
- Oszczędność miejsca i redukcję liczby przewodów w instalacji,
- Znaczące uproszczenie montażu,
- Szybką i niezawodną komunikację nawet w obecności zakłóceń elektromagnetycznych,
- Optymalizację kosztów serwisu dzięki łatwej wymianie oraz diagnostyce połączeń,
- Długą żywotność nawet w wymagających warunkach pracy.
M12 męski 0° / M12 męski 0° ekranowany Y-coded 0,5 m to idealne rozwiązanie dla projektów wymagających najwyższej niezawodności w transmisji sygnałów danych i zasilania w jednym przewodzie.
